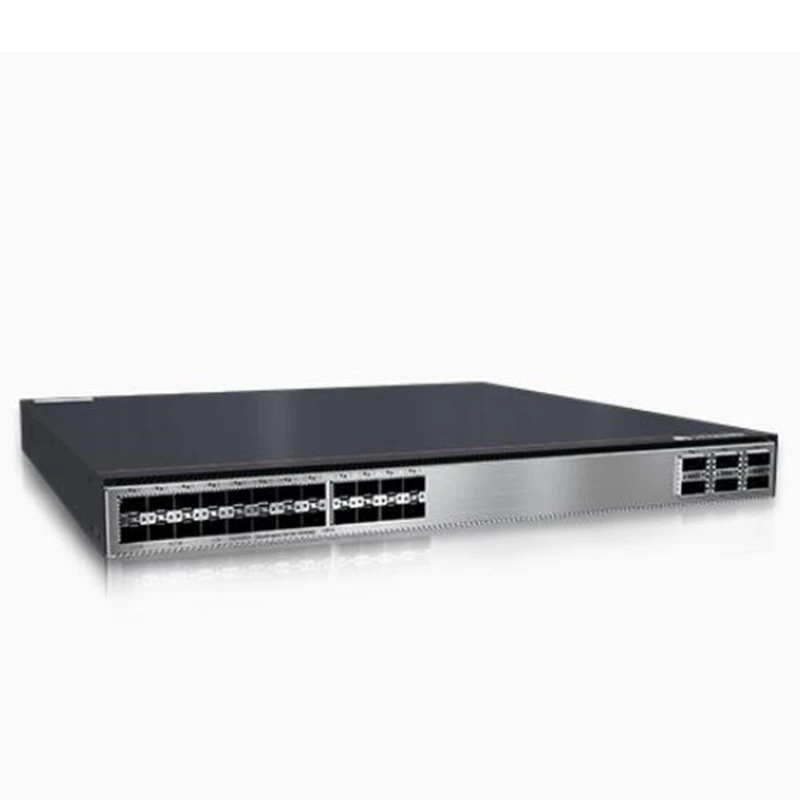

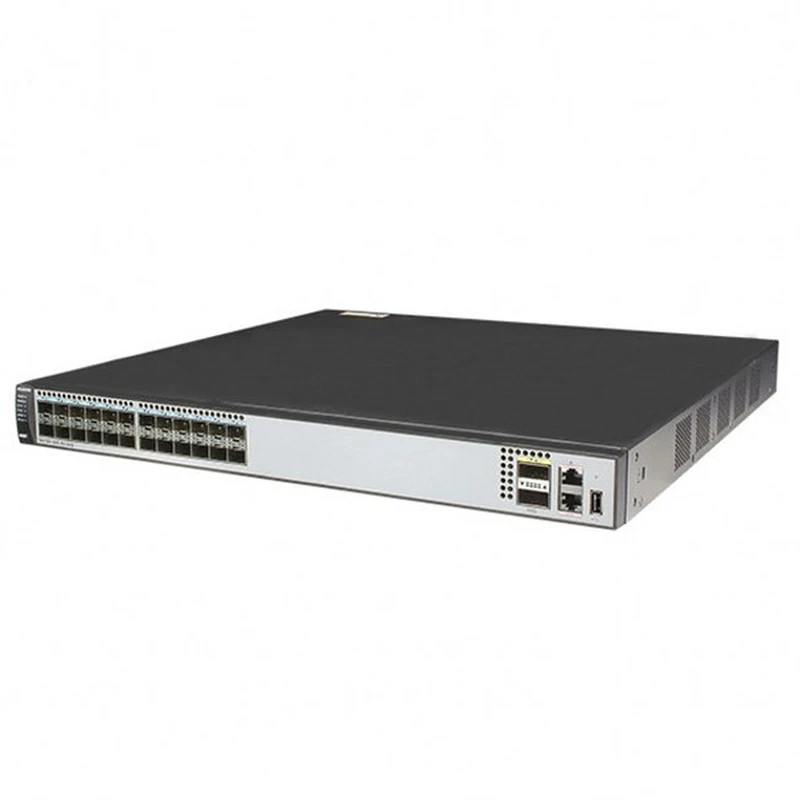

s6730-s24x6q

1

Vinte e quatro portas 10GE SFP+

Módulos e cabos aplicáveis:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE (100M/1000M com detecção automática

          suportado em V200R009 e versões posteriores)

· Módulo óptico 10GE SFP+

         (OSXD22N00 não suportado)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

        (aplicável em V200R009C00 e versões posteriores)

· 1 m, 3 m, 5 m e 10 m SFP+

          cabos de cobre de alta velocidade

· Cabos SFP+ AOC de 3 m e 10 m

· Pilha dedicada SFP+ de 0,5 m e 1,5 m

         cabos de cobre

         (as últimas 16 portas são suportadas, usadas para

         empilhamento de configuração zero, suportado em

        V200R011C10 e versões posteriores)

2

Seis portas 40GE QSFP+

Módulos e cabos aplicáveis:

· Módulo óptico QSFP+

· 1m, 3m e 5m QSFP+ a QSFP+

          cabos de cobre de alta velocidade

· Cabo QSFP+ para QSFP+ AOC de 10 m

· Cabo de pilha dedicado QSFP28 de 2 m

         (compatível com V200R020C10 e versões posteriores)

NOTA:

Uma porta óptica QSFP+ não pode ser dividida em quatro portas 10GE.

3

Parafuso de aterramento

NOTA:

É usado com um cabo terra.

4

slot para cartão SSD

NOTA:

Este slot é reservado para uso futuro.

5

Uma porta de console

6

Uma porta de gerenciamento ETH

7

 Uma porta USB

8

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica e redefinir o interruptor,

mantenha o botão pressionado por pelo menos 6 segundos.

Para redefinir o interruptor, pressione o botão.

Reiniciar o interruptor causará interrupção do serviço.

Tenha cuidado ao pressionar o botão PNP.

9

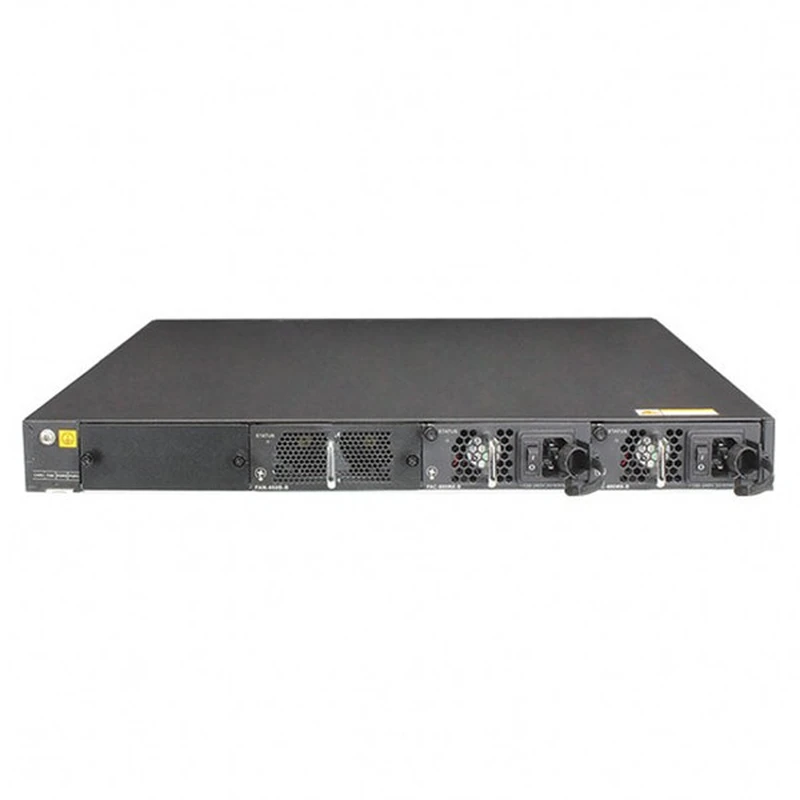

Slot 1 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustão lateral do painel do VENTILADOR))

10

Slot 2 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustão lateral do painel do VENTILADOR))

11

Slot do módulo do ventilador 3

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustão lateral do painel do VENTILADOR))

Slot 4 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustão lateral do painel do ventilador)）

NOTA:

Módulo de alimentação aplicável:

· PAC600S12-CB (módulo de alimentação CA de 600 W)

· PAC600S12-EB (módulo de alimentação CA de 600 W)

· PAC600S12-DB (módulo de alimentação CA de 600 W)

         (aplicável em V200R020C10 e versões posteriores)

· PDC1000S12-DB (1000 W DC Power Module)

NOTA:

Módulo de alimentação aplicável:

· PAC600S12-CB (módulo de alimentação CA de 600 W)

· PAC600S12-EB (módulo de alimentação CA de 600 W)

· PAC600S12-DB (módulo de alimentação CA de 600 W)

         (aplicável em V200R020C10 e versões posteriores)

· PDC1000S12-DB (módulo de alimentação CC de 1000 W)

modelos

Descrições

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 10 km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 40 km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 40 km, LC)

S-SFP-GE-LH80-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 80 km, LC)

eSFP-GE-ZX100-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 100 km, LC)

SFP-GE-LX-SM1310-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490, 10 km, LC)

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310, 10 km, LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490,40km,LC)

LE2MGSC40ED0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310,40km,LC)

SFP-GE-ZBXD1

Transceptor Óptico,eSFP,GE,BIDI Módulo de Modo Único(1570nm(Tx)/1490nm(Rx),80km,LC)

SFP-GE-ZBXU1

Transceptor óptico,eSFP,GE,Módulo de modo único BiDi(1490nm(Tx)/1570nm(Rx),80km,LC)

SFP-GE-BXU1-SC

1000Base,transceptor óptico BIDI,SFP,GE,módulo de modo único(TX1490nm/RX1310nm,10km,SC)

CWDM-SFPGE-1471

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1471 nm, 80 km, LC)

CWDM-SFPGE-1491

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1491 nm, 80 km, LC)

CWDM-SFPGE-1511

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1511 nm, 80 km, LC)

CWDM-SFPGE-1531

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1531 nm, 80 km, LC)

CWDM-SFPGE-1551

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1551 nm, 80 km, LC)

CWDM-SFPGE-1571

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1571 nm, 80 km, LC)

CWDM-SFPGE-1591

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1591 nm, 80 km, LC)

CWDM-SFPGE-1611

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1611 nm, 80 km, LC)

DWDM-SFPGE-1560-61

Transceptor óptico DWDM, eSFP, 2,5 G, módulo de modo único (1560,61 nm, 120 km, LC)

SFP-1000BaseT

Transceptor Elétrico, SFP, GE, Módulo de Interface Elétrico (100 m, RJ45)

SFP-10G-USR

Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850 nm, 0,1 km, LC)

OMXD30000

Transceptor óptico, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

SFP-10G-iLR

Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 1,4 km, LC)

OSX010000

Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 10 km, LC)

OSX040N01

Transceptor óptico, SFP+, 10G, módulo de modo único (1550 nm, 40 km, LC)

SFP-10G-ER-1310

Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 40 km, LC)

SFP-10G-ZR

Transceptor óptico 10GBase-ZR, SFP+, 10G, módulo de modo único (1550 nm, 80 km, LC)

SFP-10G-BXU1

10GBase,transceptor óptico BIDI,SFP+,10G,módulo de modo único(TX1270nm/RX1330nm,10km,LC)

SFP-10G-BXD1

10GBase,transceptor óptico BIDI,SFP+,10G,módulo de modo único(TX1330nm/RX1270nm,10km,LC)

SFP-10G-ER-SM1330-BIDI

Transceptor óptico, SFP+,10G,BIDI Módulo de modo único (TX 1330nm/RX 1270nm,40km,LC)

SFP-10G-ER-SM1270-BIDI

Transceptor óptico, SFP+, 10G, BIDI Módulo de modo único (TX 1270nm/RX 1330nm,40km,LC)

SFP-10G-ZCW1471

Transceptor óptico, SFP+, 10G, módulo de modo único (CWDM, 1471 nm, 70 km, LC)

SFP-10G-ZCW1491

Transceptor óptico, SFP+, 10G, módulo de modo único (CWDM, 1491 nm, 70 km, LC)

SFP-10G-ZCW1511

Transceptor óptico, SFP+, 10G, módulo de modo único (CWDM, 1511 nm, 70 km, LC)

SFP-10G-ZCW1531

Transceptor óptico, SFP+, 10G, módulo de modo único (CWDM, 1531 nm, 70 km, LC)

SFP-10G-ZCW1551

Transceptor óptico, SFP+, 10G, módulo de modo único (CWDM, 1551 nm, 70 km, LC)

SFP-10G-ZCW1571

Transceptor óptico, SFP+, 10G, módulo de modo único (CWDM, 1571 nm, 70 km, LC)

SFP-10G-ZCW1591

Transceptor óptico, SFP+, 10G, módulo de modo único (CWDM, 1591 nm, 70 km, LC)

SFP-10G-ZCW1611

Transceptor óptico, SFP+, 10G, módulo de modo único (CWDM, 1611 nm, 70 km, LC)

QSFP-40G-SR4

Transceptor óptico 40GBase-SR4,QSFP+,40G, multimodo (850nm,0,15km,MPO)

QSFP-40G-iSR4

Transceptor óptico 40GBase-iSR4, QSFP+, 40G, multimodo (850 nm, 0,15 km, MPO)

(Conecte-se a quatro transceptores ópticos SFP+)

QSFP-40G-eSR4

Transceptor óptico 40GBase-eSR4, QSFP+, 40G, multimodo (850 nm, 0,3 km, MPO)

(Conecte-se a quatro transceptores ópticos SFP+)

QSFP-40G-iSM4

Transceptor óptico 40GBase-iSM4, QSFP+, 40G, módulo de modo único (1310 nm, 1,4 km, MPO)

(Conecte-se a quatro transceptores ópticos SFP+)

QSFP-40G-eSM4

Transceptor Óptico 40GBase-eSM4,QSFP+,40G, Módulo de Modo Único (1310nm,10km,MPO)

(Conecte-se a quatro transceptores ópticos SFP+)

Item

Descrição

Memória (RAM)

4GB

Instantâneo

 2 GB no total. Para ver o tamanho da memória flash disponível,

 execute o   comando exibir versão .

Tempo médio entre falhas (MTBF)

62,27 anos

Tempo médio de reparo (MTTR)

2 horas

Disponibilidade

> 0,99999

Proteção contra sobretensão da porta de serviço

N / D

Proteção contra surtos de alimentação

· Usando módulos de energia AC: ±6 kV no modo diferencial,

       ±6 kV em modo comum

· Usando módulos de energia DC: ±2 kV no modo diferencial,

       ±4 kV em modo comum

Dimensões (A x L x P)

· Dimensões básicas

      (excluindo as partes salientes do corpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pol. x 17,4 pol. x 16,5 pol.)

· Dimensões máximas (a profundidade é a distância de

       portas no painel frontal para a alça no painel traseiro):

       43,6 mm x 442,0 mm x 456,0 mm

      (1,72 pol. x 17,4 pol. x 17,6 pol.)

Peso (com embalagem)

8,9 kg (19,62 libras)

Portas de empilhamento

· Qualquer porta 10GE SFP+

         (máximo de 16 portas físicas)

· Qualquer porta 40GE QSFP+

         (máximo de 6 portas físicas)

RTC

Suportado

RPS

Não suportado

PoE

Não suportado

Faixa de tensão nominal

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alta tensão: 240 V CC

· Entrada DC: -48 V DC a -60 V DC

Faixa de tensão máxima

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada CC de alta tensão: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energia

(taxa de transferência de 100%, velocidade total dos ventiladores)

249 W

Consumo de energia típico

(30% da carga de tráfego, testado de acordo com o padrão ATIS)

     135 W

Temperatura de operação

-5°C a 45°C (32°F a 113°F)

a uma altitude de 0-1800 m (0-5906 pés)

NOTA:

Quando a altitude for 1800-5000 m (5906-16404 pés),

a temperatura operacional mais alta reduz em 1°C (1,8°F)

cada vez que a altitude aumenta em 220 m (722 pés).

O interruptor não pode ser iniciado quando o ambiente

a temperatura for inferior a 0°C (32°F).

Temperatura de armazenamento

-40°C a +70°C (-40°F a +158°F)

Ruído sob temperatura normal

(27°C, potência sonora)

< 65 dB(A)

Humidade relativa

5% a 95%, sem condensação

Altitude de Operação

0-5000 m (0-16404 pés)

Certificação

· Certificação EMC

· Certificação de segurança

· Certificação de fabricação

Número da peça

02353AJW

02353AJW-001

02353AJW-003

02353AJW-004
