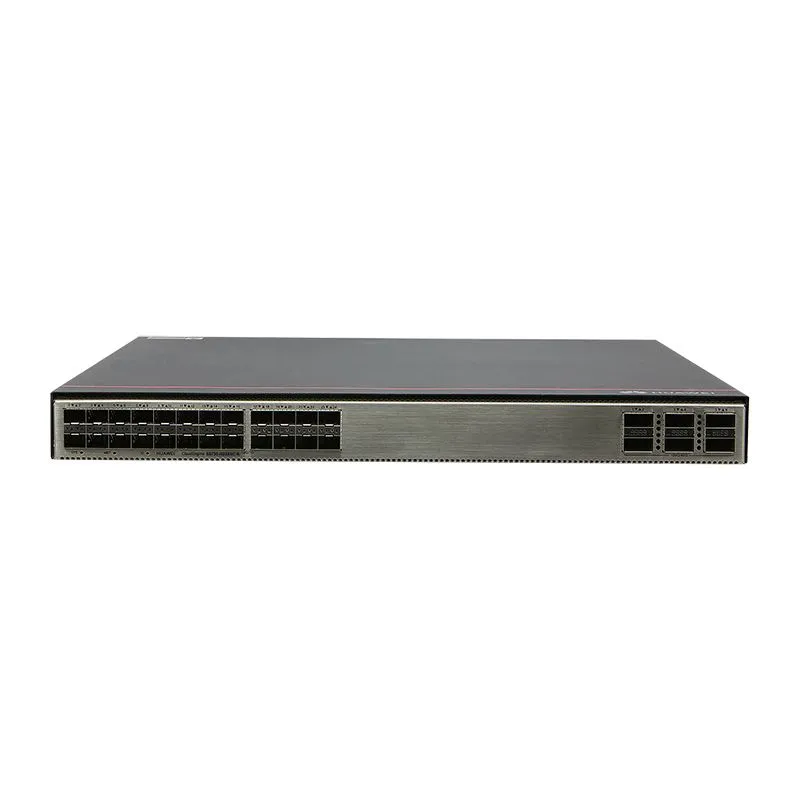

s6730-h24x6c

1

Vinte e quatro portas 10GE SFP+

Módulos e cabos aplicáveis:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE (100M/1000M com detecção automática

          suportado em V200R009 e versões posteriores)

· Módulo óptico 10GE SFP+

         (OSXD22N00 não suportado)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

        (aplicável em V200R009C00 e versões posteriores)

· 1 m, 3 m, 5 m e 10 m SFP+

          cabos de cobre de alta velocidade

· Cabos SFP+ AOC de 3 m e 10 m

· Pilha dedicada SFP+ de 0,5 m e 1,5 m

         cabos

       (suportado pelas últimas 16 portas SFP+ e usado

       apenas para empilhamento de configuração zero)

2

Seis portas 40GE QSFP+

Módulos e cabos aplicáveis:

· Módulo óptico QSFP+

· Módulo óptico QSFP28+

· 1m, 3m e 5m QSFP+ a QSFP+

          cabos de cobre de alta velocidade

· Cabo QSFP+ para QSFP+ AOC de 10 m

· Cabo de cobre de alta velocidade QSFP28 a QSFP28 de 1 m

· Cabo AOC QSFP28 a QSFP28 de 10 m

· Cabo de pilha dedicado QSFP28 de 2 m

         (compatível com V200R020C10 e versões posteriores)

NOTA:

Uma porta óptica QSFP28 não pode ser dividida em quatro portas 10GE,

independentemente de a porta usar um QSFP28 ou QSFP+

módulo óptico.

Para o S6730-H24X6C (número da peça:

02352FSG/02352FSG-001/02352FSG-005/02352FSG-007):

· Por padrão, a licença não é carregada em um switch.

· Em V200R013C02, as portas QSFP28 são portas 100GE.

· Em V200R019C00 e versões posteriores, QSFP28

portas são portas 40GE. Para usar a taxa 100GE, você precisa

para comprar e ativar uma licença.

· Depois que um switch é atualizado de V200R013C02 para

V200R019C00 ou uma versão posterior, as portas QSFP28 ainda são

portas 100GE. Você pode carregar uma licença para alterar a porta

avaliar.

· Para configurar portas QSFP28 como portas 100GE, carregue

e ative esta licença, execute o  comando assign port-speed

100GE [  slot  slot-id | all  ] ou  atribua o tipo de porta 100GE

[  slot  slot-id | all  ] e reinicie o switch.

Nas versões anteriores a V200R020C00, o comando

o formato é  atribuir velocidade de porta 100GE [  slot  slot-id | tudo  ].

Em V200R020C00 e versões posteriores, o comando

formato é  atribuir tipo de porta 100GE  [  slot  slot-id | tudo  ].

Para o S6730-H24X6C (número da peça:

02353GFC/02353GFC-001/02353GFC-003/02353GFC-004),

 a licença foi ativada e as portas QSFP28 no

switch funcionam como portas 100GE.

3

Parafuso de aterramento

NOTA:

É usado com um cabo terra.

4

slot para cartão SSD

NOTA:

Este slot é reservado para uso futuro.

5

Uma porta de console

6

Uma porta de gerenciamento ETH

7

 Uma porta USB

8

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica e redefinir o interruptor,

mantenha o botão pressionado por pelo menos 6 segundos.

Para redefinir o interruptor, pressione o botão.

Reiniciar o interruptor causará interrupção do serviço.

Tenha cuidado ao pressionar o botão PNP.

9

Slot 1 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustão lateral do painel do VENTILADOR))

10

Slot 2 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustão lateral do painel do VENTILADOR))

11

Slot do módulo do ventilador 3

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustão lateral do painel do VENTILADOR))

Slot 4 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustão lateral do painel do ventilador)）

NOTA:

Módulo de alimentação aplicável:

· PAC600S12-CB (módulo de alimentação CA de 600 W)

· PAC600S12-EB (módulo de alimentação CA de 600 W)

· PAC600S12-DB (módulo de alimentação CA de 600 W)

         (aplicável em V200R020C10 e versões posteriores)

· PDC1000S12-DB (módulo de alimentação CC de 1000 W)

NOTA:

Módulo de alimentação aplicável:

· PAC600S12-CB (módulo de alimentação CA de 600 W)

· PAC600S12-EB (módulo de alimentação CA de 600 W)

· PAC600S12-DB (módulo de alimentação CA de 600 W)

         (aplicável em V200R020C10 e versões posteriores)

· PDC1000S12-DB (módulo de alimentação CC de 1000 W)

modelos

Descrições

eSFP-GE-ZX100-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 100 km, LC)

SFP-GE-LX-SM1310-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490, 10 km, LC)

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310, 10 km, LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490,40km,LC)

LE2MGSC40ED0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310,40km,LC)

SFP-GE-ZBXD1

Transceptor Óptico,eSFP,GE,BIDI Módulo de Modo Único(1570nm(Tx)/1490nm(Rx),80km,LC)

SFP-GE-ZBXU1

Transceptor óptico,eSFP,GE,Módulo de modo único BiDi(1490nm(Tx)/1570nm(Rx),80km,LC)

SFP-GE-BXU1-SC

1000Base,transceptor óptico BIDI,SFP,GE,módulo de modo único(TX1490nm/RX1310nm,10km,SC)

CWDM-SFPGE-1471

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1471 nm, 80 km, LC)

CWDM-SFPGE-1491

Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1491 nm, 80 km, LC)

Transceptor óptico DWDM, eSFP, 2,5 G, módulo de modo único (1560,61 nm, 120 km, LC)

SFP-1000BaseT

Transceptor Elétrico, SFP, GE, Módulo de Interface Elétrico (100 m, RJ45)

SFP-10G-USR

Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850 nm, 0,1 km, LC)

OMXD30000

Transceptor óptico, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

SFP-10G-iLR

Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 1,4 km, LC)

OSX010000

Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 10 km, LC)

OSX040N01

Transceptor óptico, SFP+, 10G, módulo de modo único (1550 nm, 40 km, LC)

SFP-10G-ER-1310

Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 40 km, LC)

SFP-10G-ZR

Transceptor óptico 10GBase-ZR, SFP+, 10G, módulo de modo único (1550 nm, 80 km, LC)

10GBase,transceptor óptico BIDI,SFP+,10G,módulo de modo único(TX1270nm/RX1330nm,10km,LC)

Item

Descrição

Memória (RAM)

4GB

Instantâneo

 2 GB no total. Para ver o tamanho da memória flash disponível,

 execute o   comando exibir versão .

Tempo médio entre falhas (MTBF)

62,27 anos

Tempo médio de reparo (MTTR)

2 horas

Disponibilidade

> 0,99999

Proteção contra sobretensão da porta de serviço

N / D

Proteção contra surtos de alimentação

· Usando módulos de energia AC: ±6 kV no modo diferencial,

       ±6 kV em modo comum

· Usando módulos de energia DC: ±2 kV no modo diferencial,

       ±4 kV em modo comum

Dimensões (A x L x P)

· Dimensões básicas

      (excluindo as partes salientes do corpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pol. x 17,4 pol. x 16,5 pol.)

· Dimensões máximas (a profundidade é a distância de

       portas no painel frontal para a alça no painel traseiro):

       43,6 mm x 442,0 mm x 456,0 mm

      (1,72 pol. x 17,4 pol. x 17,6 pol.)

Peso (com embalagem)

8,9 kg (19,62 libras)

Portas de empilhamento

· Qualquer porta 10GE SFP+

         (máximo de 16 portas físicas)

· Qualquer porta 40GE QSFP+

         (máximo de 6 portas físicas)

RTC

Suportado

RPS

Não suportado

PoE

Não suportado

Faixa de tensão nominal

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alta tensão: 240 V CC

· Entrada DC: -48 V DC a -60 V DC

Faixa de tensão máxima

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada CC de alta tensão: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energia

(taxa de transferência de 100%, velocidade total dos ventiladores)

254 W

Consumo de energia típico

(30% da carga de tráfego, testado de acordo com o padrão ATIS)

     149 W

Temperatura de operação

-5°C a 45°C (32°F a 113°F)

a uma altitude de 0-1800 m (0-5906 pés)

NOTA:

Quando a altitude for 1800-5000 m (5906-16404 pés),

a temperatura operacional mais alta reduz em 1°C (1,8°F)

cada vez que a altitude aumenta em 220 m (722 pés).

O interruptor não pode ser iniciado quando o ambiente

a temperatura for inferior a 0°C (32°F).

Temperatura de armazenamento

-40°C a +70°C (-40°F a +158°F)

Ruído sob temperatura normal

(27°C, potência sonora)

< 65 dB(A)

Humidade relativa

5% a 95%, sem condensação

Altitude de Operação

0-5000 m (0-16404 pés)

Certificação

· Certificação EMC

· Certificação de segurança

· Certificação de fabricação

Número da peça

02352FSG

02352FSG-001

02352FSG-005

02352FSG-007

02353GFC

02353GFC-001

02353GFC-003

02353GFC-004
