s6730-h28y4c

1

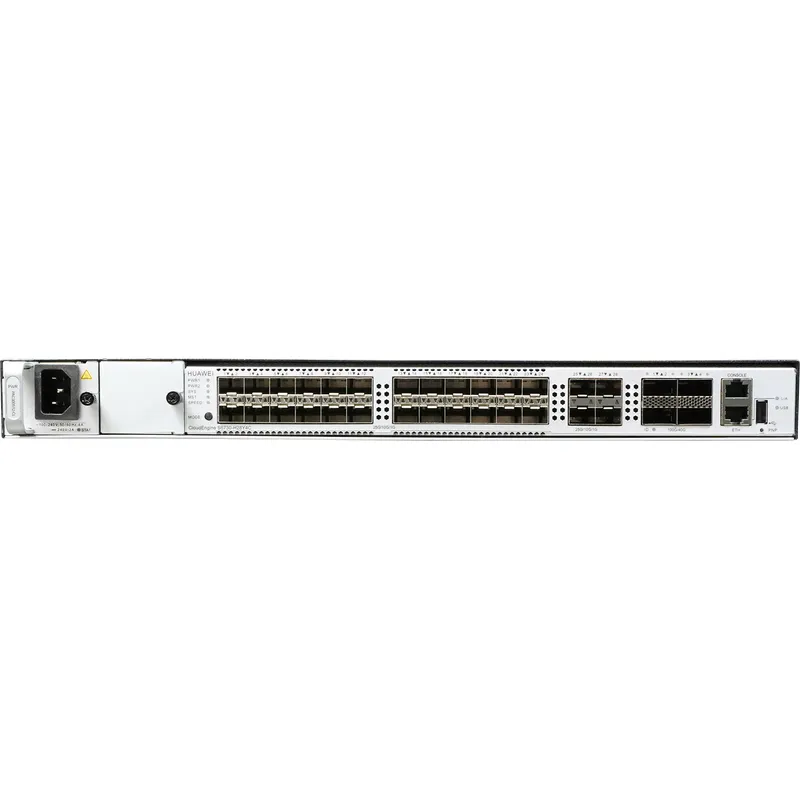

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

· PDC260S12-DL

         (Módulo de alimentação CC de 260 W)

· PAC300S12-CL

        (Módulo de alimentação CA de 300 W)

2

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

· PDC260S12-DL

         (Módulo de alimentação CC de 260 W)

· PAC300S12-CL

        (Módulo de alimentação CA de 300 W)

3

Vinte e oito portas ópticas 1GE/10GE/25GE SFP28

4

Quatro portas ópticas 40GE/100GE QSFP28

5

Uma porta de console

6

Uma porta de gerenciamento ETH

7

 Uma porta USB

8

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica e redefinir o interruptor, mantenha pressionado o botão

por pelo menos 6 segundos.

Para redefinir a chave, pressione o botão. Redefinir a chave causará

interrupção do serviço.

Tenha cuidado ao pressionar o botão PNP.

9

Parafuso de aterramento

NOTA:

O parafuso de aterramento está no lado esquerdo do chassi.

Item

Especificação

Dimensões sem embalagem (A x L x P) [mm(pol.)]

Dimensões básicas (excluindo as partes salientes do corpo):

43,6 mm x 442,0 mm x 220,0 mm (1,72 pol. x 17,4 pol. x 8,66 pol.)

Dimensões máximas (a profundidade é a distância das portas em

do painel frontal às partes salientes do painel traseiro):

43,6 mm x 442,0 mm x 231,0 mm (1,72 pol. x 17,40 pol. x 9,09 pol.)

Dimensões com embalagem (A x L x P) [mm(pol.)]

115 mm × 545 mm × 360 mm (4,53 pol. x 21,46 pol. x 14,17 pol.)

Altura do chassi [U]

1 U

Peso sem embalagem [kg(lb)]

3,4 kg (7,5 lb)

Peso com embalagem [kg(lb)]

4,65 kg (10,25 libras)

Consumo de energia típico [W]

186 W

Dissipação de calor típica [BTU/hora]

634,65 BTU/hora

Consumo máximo de energia [W]

253 W

Máxima dissipação de calor [BTU/hora]

863,26 BTU/hora

MTBF [ano]

54,68 anos

MTTR [hora]

2 horas

Disponibilidade

>0,99999

Ruído em temperatura normal (potência acústica) [dB(A)]

64,5 dB(A)

Ruído em temperatura normal (pressão acústica) [dB(A)]

51,7 dB(A)

Número de slots de cartão

0

Número de slots de energia

2

Número de módulos de ventiladores

3

Fonte de energia redundante

1+1

Os módulos de alimentação CA e CC plugáveis ​​podem ser usados ​​juntos no

mesmo interruptor.

Temperatura operacional de longo prazo [°C(°F)]

-5°C a +45°C (23°F a 113°F) a uma altitude de 0-1800 m

(0-5906 pés)

Temperatura operacional de curto prazo [°C(°F)]

Não suportado

Restrição na taxa de variação da temperatura operacional [°C(°F)]

Quando a altitude é de 1800–5000 m (5906–16404 pés),

a temperatura operacional mais alta é reduzida em 1°C (1,8°F)

cada vez que a altitude aumenta em 220 m (722 pés).

Os dispositivos não podem iniciar quando a temperatura é inferior a 0°C (32°F).

Quando o módulo óptico QSFP-100G-ER4 é usado, o

a temperatura varia de -5°C a +40°C (23°F a 104°F).

Temperatura de armazenamento [°C(°F)]

-40°C a +70°C (-40°F a +158°F)

Umidade relativa operacional de longo prazo [RH]

5% a 95%, sem condensação

Altitude operacional de longo prazo [m(ft.)]

0-5000 m (0-16404 pés)

Altitude de armazenamento [m(pés)]

0-5000 m (0-16404 pés)

Modo de alimentação

Fonte de alimentação conectável

Tensão nominal de entrada [V]

· Entrada CA: 100 V CA a 240 V CA; 50/60 Hz

· Entrada DC de alta tensão: 240 V DC

· Entrada DC: –48 V DC a –60 V DC

Faixa de tensão de entrada [V]

· Entrada CA: 90–290 V CA; 45–65 Hz

· Entrada CC de alta tensão: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Corrente máxima de entrada [A]

As especificações atuais dependem da potência conectável

módulos em uso.

Para obter detalhes, consulte as especificações do módulo de alimentação relacionadas.

Memória

4GB

Memória flash

2 GB no total. Para ver o tamanho da memória flash disponível, execute

o comando exibir versão.

Porta do console

RJ45

Porta de Gerenciamento Eth

RJ45

USB

Suportado

RTC

Suportado

entrada RPS

Não suportado

Proteção contra sobretensão da porta de serviço [kV]

-

Proteção contra sobretensão da fonte de alimentação [kV]

· Módulo de potência CA configurado: ±6 kV em modo diferencial,

           ±6 kV em modo comum

· Módulo de potência DC configurado: ±2 kV em modo diferencial,

           ±4 kV em modo comum

tipos de fãs

Construídas em

Modo de dissipação de calor

Dissipação de calor com ventilador, ajuste inteligente da velocidade do ventilador

Direção do fluxo de ar

O ar entra pelo lado esquerdo e pelo painel frontal e sai pelo

O lado direito.

PoE

Não suportado

Certificação

certificação EMC

certificação de segurança

Certificação de fabricação
