S5731S-S24P4X-A Visão geral
Os switches da série Huawei CloudEngine S5731S-S são switches de acesso gigabit padrão
adaptado para o mercado de distribuição de canais, com portas de downlink elétricas totalmente GE e
portas fixas de uplink 10 GE.
Os switches da série CloudEngine S5731S-S são switches de acesso gigabit de última geração.
Construído na Plataforma de Roteamento Versátil (VRP) unificada da Huawei, CloudEngine S5731S-S
os switches fornecem recursos aprimorados da Camada 3, O&M simples, Intelligent Stack (iStack),
rede Ethernet flexível e recursos maduros de IPv6. Esses switches ricos em recursos
são amplamente usados em cenários como acesso e agregação de campus corporativo,
bem como acesso ao centro de dados.
Detalhes do produto

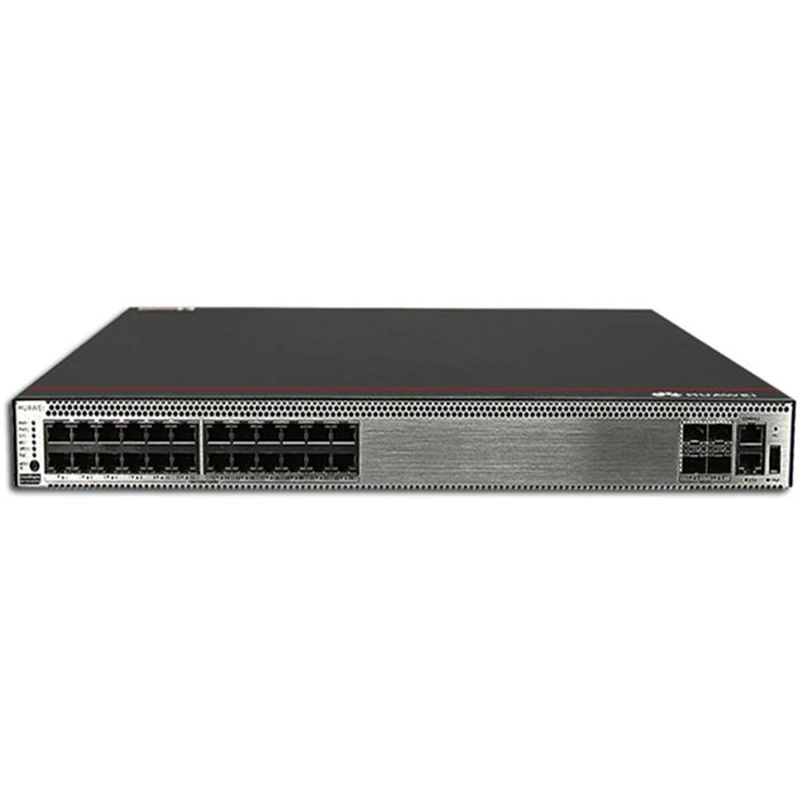

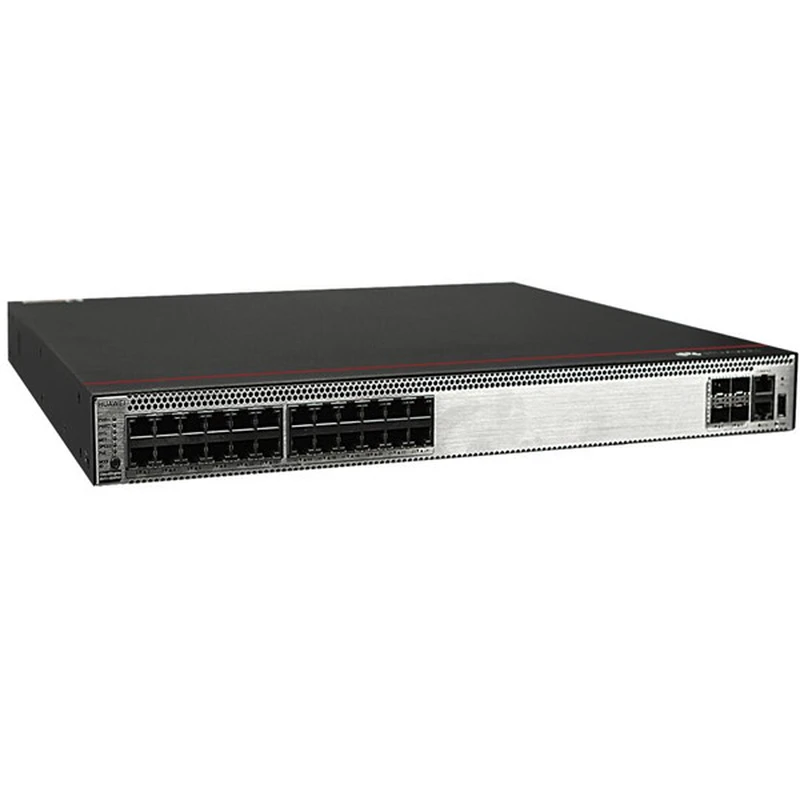

A Figura 1 mostra a aparência do S5731S-S24P4X-A.
1 | Vinte e quatro portas 10/100/1000BASE-T | 2 | Quatro portas 10GE SFP+ Módulos e cabos aplicáveis: · Módulo óptico GE · Módulo óptico GE-CWDM · Módulo óptico GE-DWDM · Módulo de cobre GE (100M/1000M de detecção automática) · Módulo óptico 10GE SFP+ (OSXD22N00 não suportado) · Módulo óptico 10GE-CWDM · Módulo óptico 10GE-DWDM · 1 m, 3 m, 5 m e 10 m SFP+ cabos de cobre de alta velocidade · Cabos SFP+ AOC de 3 m e 10 m · 0,5 m e 1,5 m SFP+ dedicado empilhar cabos de cobre (usado para empilhamento de configuração zero) |
3 | Uma porta de console | 4 | Uma porta de gerenciamento ETH |
5 | Uma porta USB | 6 | Um botão PNP PERCEBER: Para restaurar as configurações de fábrica e redefinir o interruptor, mantenha o botão pressionado por pelo menos 6 segundos. Para redefinir o interruptor, pressione o botão. Reiniciar o interruptor causará interrupção do serviço. Tenha cuidado ao pressionar o botão PNP. |
7 | Parafuso de aterramento NOTA: É usado com um cabo terra. | 8 | Slot 1 do módulo do ventilador NOTA: Módulo de ventilador aplicável: FAN-023A-B (Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR)) |
9 | Slot 2 do módulo do ventilador NOTA: Módulo de ventilador aplicável: FAN-023A-B (Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR)) | 10 | Slot do módulo de alimentação 1 NOTA: Módulo de alimentação aplicável: · PAC1000S56-CB (02312KND: módulo de alimentação CA PoE de 1000 W) · PAC1000S56-CB (02312KND-001: Módulo de alimentação CA PoE de 1.000 W) · PAC1000S56-DB (Módulo de alimentação CA PoE de 1000 W) (aplicável em V200R020C10 e versões posteriores) · PDC1000S56-CB (Módulo de alimentação DC PoE de 1000 W) (aplicável em V200R021C00 e versões posteriores) · PAC600S56-CB Módulo de alimentação de 600 W CA e 240 V CC (De trás para a frente, escape lateral do painel de alimentação) (aplicável em V200R021C10 e versões posteriores) |
11 | Slot do módulo de alimentação 2 NOTA: Módulo de alimentação aplicável: · PAC1000S56-CB (02312KND: módulo de alimentação CA PoE de 1000 W) · PAC1000S56-CB (02312KND-001: Módulo de alimentação CA PoE de 1.000 W) · PAC1000S56-DB (Módulo de alimentação CA PoE de 1000 W) (aplicável em V200R020C10 e versões posteriores) · PDC1000S56-CB (Módulo de alimentação DC PoE de 1000 W) (aplicável em V200R021C00 e versões posteriores) · PAC600S56-CB Módulo de alimentação de 600 W CA e 240 V CC (De trás para a frente, escape lateral do painel de alimentação) (aplicável em V200R021C10 e versões posteriores) |
Módulos Aplicáveis
A Tabela 2 mostra os módulos recomendados.
Modelo | Descrição |
eSFP-GE-SX-MM850 | Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC) |
S-SFP-GE-LH40-SM1550 | Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 40 km, LC) |
SFP-GE-LX-SM1310 | Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 10 km, LC) |
S-SFP-GE-LH40-SM1310 | Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 40 km, LC) |
S-SFP-GE-LH80-SM1550 | Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 80 km, LC) |
SFP-GE-ZBXU1 | Transceptor óptico, eSFP, GE, módulo de modo único BiDi (1490 nm (Tx)/1570nm(Rx),80km,LC) |
SFP-GE-ZBXD1 | Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (1570nm(Tx)/1490nm(Rx),80km,LC) |
eSFP-GE-ZX100-SM1550 | Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 100 km, LC) |
LE2MGSC40DE0 | Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490,40km,LC) |
SFP-GE-LX-SM1310-BIDI | Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490,10km,LC) |
LE2MGSC40DE0 | Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310,40km,LC) |
SFP-GE-BXU1-SC | 1000Base,transceptor óptico BIDI,SFP,GE,módulo monomodo (TX1490nm/RX1310nm,10km,SC) |
SFP-10G-iLR | Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 1,4 km, LC) |
SFP-10G-USR | Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850nm,0,1km,LC) |
SFP-1000BaseT | Transceptor Elétrico, SFP, GE, Módulo de Interface Elétrico (100 m, RJ45) |
OMXD30000 | Transceptor óptico, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC) |
OSX010000 | Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 10 km, LC) |
SFP-10G-BXU1 | 10GBase,transceptor óptico BIDI,SFP+,10G,módulo monomodo (TX1270nm/RX1330nm,10km,LC) |
SFP-10G-ER-1310 | Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 40 km, LC) |
SFP-10G-ER-SM1330-BIDI | Transceptor óptico, SFP+,10G, BIDI Módulo de modo único (TX 1330nm/RX 1270nm,40km,LC) |
SFP-10G-BXD1 | 10GBase,transceptor óptico BIDI,SFP+,10G,módulo monomodo (TX1330nm/RX1270nm,10km,LC) |
SFP-10G-ZR | Transceptor óptico 10GBase-ZR, SFP+, 10G, módulo de modo único (1550nm,80km,LC) |
OSX040N01 | Transceptor óptico, SFP+, 10G, módulo de modo único (1550 nm, 40 km, LC) |
Especificação S5731S-S24P4X-A
Item | Descrição |
Memória (RAM) | 2 GB |
Instantâneo | 1 GB no total. Para ver o tamanho da memória flash disponível, execute o comando exibir versão . |
Tempo médio entre falhas (MTBF) | 57,21 anos |
Tempo médio de reparo (MTTR) | 2 horas |
Disponibilidade | > 0,99999 |
Proteção contra sobretensão da porta de serviço | Modo comum: ±6 kV |
Proteção contra surtos de alimentação | · Usando módulos de energia AC: ±6 kV no modo diferencial, ±6 kV em modo comum · Usando módulos de energia DC: ±2 kV no modo diferencial, ±4 kV em modo comum |
Dimensões (A x L x P) | · Dimensões básicas (excluindo as partes salientes do corpo): · 43,6 mm x 442,0 mm x 420,0 mm (1,72 pol. x 17,4 pol. x 16,5 pol.) · Dimensões máximas (a profundidade é a distância de portas no painel frontal para a alça no painel traseiro): 43,6 mm x 442,0 mm x 448,0 mm (1,72 pol. x 17,4 pol. x 17,7 pol.) |
Peso (com embalagem) | 9,7 kg (21,38 libras) |
Portas de empilhamento | Portas 10GE SFP+ no painel frontal |
RTC | Suportado |
RPS | Não suportado |
PoE | Suportado |
Faixa de tensão nominal | · Entrada CA: 100 V CA a 130 V CA, 200 V CA a 240 V CA, 50/60 Hz · Entrada CC de alta tensão: 240 V CC · Entrada DC: -48 V DC a -60 V DC |
Faixa de tensão máxima | · Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz · Entrada CC de alta tensão: 190 V CC a 290 V CC · Entrada CC: -38,4 V CC a -72 V CC |
Consumo máximo de energia (taxa de transferência de 100%, velocidade total dos ventiladores) | · Não disponibiliza a função PoE: 121 W · Cargas 100% PoE: 977 W (PoE: 720 W) |
Consumo de energia típico (30% da carga de tráfego, testado de acordo com padrão ATIS) | 95 W |
Temperatura de operação | -5°C a +45°C (23°F a 113°F) a uma altitude de 0-1800 m (0-5906 pés) NOTA: Quando a altitude é de 1800-5000 m (5906-16404 pés), a maior a temperatura operacional diminui em 1°C (1,8°F) toda vez que o a altitude aumenta em 220 m (722 pés). O interruptor não pode ser iniciado quando a temperatura ambiente é abaixo de 0°C (32°F). |
Temperatura de armazenamento | -40°C a +70°C (-40°F a +158°F) |
Ruído sob temperatura normal (27°C, potência sonora) | < 62,3 dB(A) |
Humidade relativa | 5% a 95%, sem condensação |
Altitude de Operação | 0-5000 m (0-16404 pés) |
Certificação | · Certificação EMC · Certificação de segurança · Certificação de fabricação |
Número da peça | 02353AHY 02353AHY-001 02353AHY-003 02353AHY-004 |
