S5731S-H24T4XC-A Visão geral
A série Huawei CloudEngine S5731S-H apresenta gigabit aprimorado
switches de acesso sob medida para o mercado de distribuição de canais, com
portas downlink elétricas all-GE, portas uplink 10 GE fixas, alta
capacidade de comutação e um slot estendido.
Detalhes do produto

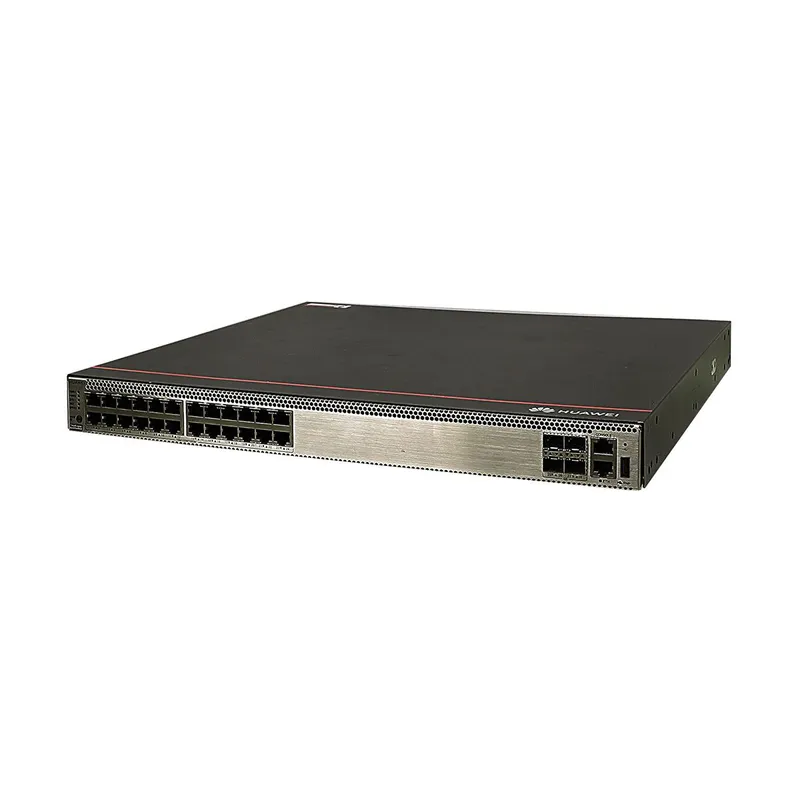

A Figura 1 mostra a aparência do S5731S-H24T4XC-A.
1 | Vinte e quatro portas 10/100/1000BASE-T | 2 | Quatro portas 10GE SFP+ Módulos e cabos aplicáveis: · Módulo óptico GE · Módulo óptico GE-CWDM · Módulo óptico GE-DWDM · Módulo de cobre GE (100M/1000M de detecção automática) · Módulo óptico 10GE SFP+ (OSXD22N00 não suportado) · Módulo óptico 10GE-CWDM · Módulo óptico 10GE-DWDM · 1 m, 3 m, 5 m e 10 m SFP+ cabos de cobre de alta velocidade · Cabos SFP+ AOC de 3 m e 10 m · 0,5 m e 1,5 m SFP+ dedicado empilhar cabos de cobre · (usado para empilhamento de configuração zero) |
3 | Uma porta de console | 4 | Uma porta de gerenciamento ETH |
5 | Uma porta USB | 6 | Um botão PNP PERCEBER: Para restaurar as configurações de fábrica e redefinir o interruptor, mantenha o botão pressionado por pelo menos 6 segundos. Para redefinir o interruptor, pressione o botão. Reiniciar o interruptor causará interrupção do serviço. Tenha cuidado ao pressionar o botão PNP. |
7 | Parafuso de aterramento NOTA: É usado com um cabo terra. | 8 | Slot de cartão traseiro NOTA: Cartão aplicável: · ES5D21X08T00 · ES5D21Q02Q00 · S7X08000 (02312URW) (aplicável em V200R019C10 e versões posteriores) · S7X08000 (02312URW-002) (aplicável em V200R021C10SPC600 e versões posteriores) · S7Q02001 (02313UBW) (aplicável em V200R021C01 e versões posteriores) · S7Q02001 (02313UBW-002) (aplicável em V200R021C10SPC600 e versões posteriores) |
9 | Slot 1 do módulo do ventilador NOTA: Módulo de ventilador aplicável: FAN-023A-B (Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR)) | 10 | Slot 2 do módulo do ventilador NOTA: Módulo de ventilador aplicável: FAN-023A-B (Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR)) |
11 | Slot do módulo de alimentação 1 NOTA: Módulo de alimentação aplicável: · PAC600S12-CB (módulo de alimentação CA de 600 W) · PAC600S12-EB (módulo de alimentação CA de 600 W) · PAC600S12-DB (módulo de alimentação CA de 600 W) (aplicável em V200R020C10 e versões posteriores) · PDC1000S12-DB (1000 W DC Power Module) · PAC150S12-R (módulo de alimentação CA de 150 W) · PDC180S12-CR (módulo de alimentação CC de 180 W) (aplicável em V200R020C00 e versões posteriores) | Slot do módulo de alimentação 2 NOTA: Módulo de alimentação aplicável: · PAC600S12-CB (módulo de alimentação CA de 600 W) · PAC600S12-EB (módulo de alimentação CA de 600 W) · PAC600S12-DB (módulo de alimentação CA de 600 W) (aplicável em V200R020C10 e versões posteriores) · PDC1000S12-DB (1000 W DC Power Module) · PAC150S12-R (módulo de alimentação CA de 150 W) · PDC180S12-CR (módulo de alimentação CC de 180 W) (aplicável em V200R020C00 e versões posteriores) |
Módulos Aplicáveis
A Tabela 2 mostra os módulos recomendados.
Modelo | Descrição |
PAC600S12-CB | Módulo de alimentação CA de 600 W (de trás para a frente, exaustão lateral do painel de alimentação) |
ES5D21Q02Q00 | Placa de interface 40GE QSFP+ de 2 portas |
ES5D21X08T00 | Placa de interface 10GE Base-T de 8 portas |
eSFP-GE-SX-MM850 | Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC) |
S-SFP-GE-LH40-SM1550 | Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 40 km, LC) |
SFP-GE-ZBXU1 | Transceptor óptico, eSFP, GE, BiDi Módulo de modo único (1490nm(Tx)/1570nm(Rx),80km,LC) |
SFP-GE-LX-SM1490-BIDI | Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310, 10 km, LC) |
eSFP-GE-ZX100-SM1550 | Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 100 km, LC) |
SFP-GE-ZBXD1 | Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (1570nm(Tx)/1490nm(Rx),80km,LC) |
LE2MGSC40DE0 | Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490,40km,LC) |
LE2MGSC40DE0 | Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310,40km,LC) |
SFP-GE-BXU1-SC | 1000Base,transceptor óptico BIDI,SFP,GE,módulo monomodo (TX1490nm/RX1310nm,10km,SC) |
SFP-10G-iLR | Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 1,4 km, LC) |
CWDM-SFPGE-1611 | Transceptor óptico CWDM, eSFP, 2.5G, módulo de modo único (1611 nm, 80 km, LC) |
SFP-10G-USR | Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850nm,0,1km,LC) |
OMXD30000 | Transceptor óptico, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC) |
SFP-1000BaseT | Transceptor Elétrico, SFP, GE, Módulo de Interface Elétrico (100 m, RJ45) |
OSX010000 | Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 10 km, LC) |
Especificação S5731S-H24T4XC-A
Item | Descrição |
Memória (RAM) | 4GB |
Instantâneo | 1 GB no total. Para ver o tamanho da memória flash disponível, execute o comando exibir versão . |
Tempo médio entre falhas (MTBF) | 57,73 anos |
Tempo médio de reparo (MTTR) | 2 horas |
Disponibilidade | > 0,99999 |
Proteção contra sobretensão da porta de serviço | Modo comum: ±6 kV |
Proteção contra surtos de alimentação | · Usando módulos de energia AC: ±6 kV no modo diferencial, ±6 kV em modo comum · Usando módulos de energia DC: ±2 kV no modo diferencial, ±4 kV em modo comum |
Dimensões (A x L x P) | · Dimensões básicas (excluindo as partes salientes do corpo): · 43,6 mm x 442,0 mm x 420,0 mm (1,72 pol. x 17,4 pol. x 16,5 pol.) · Dimensões máximas (a profundidade é a distância de portas no painel frontal para a alça no painel traseiro): 43,6 mm x 442,0 mm x 448,0 mm (1,72 pol. x 17,4 pol. x 17,7 pol.) |
Peso (com embalagem) | 9,35 kg (20,61 libras) |
Portas de empilhamento | Portas 10GE SFP+ no painel frontal ou portas na placa traseira |
RTC | Suportado |
RPS | Não suportado |
PoE | Não suportado |
Faixa de tensão nominal | · Entrada CA: 100 V CA a 240 V CA, 50/60 Hz · Entrada CC de alta tensão: 240 V CC · Entrada DC: -48 V DC a -60 V DC |
Faixa de tensão máxima | · Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz · Entrada CC de alta tensão: 190 V CC a 290 V CC · Entrada CC: -38,4 V CC a -72 V CC |
Consumo máximo de energia (taxa de transferência de 100%, velocidade total dos ventiladores) | 114 W |
Consumo de energia típico (30% da carga de tráfego, testado de acordo com o padrão ATIS) | 88 W |
Temperatura de operação | -5°C a +45°C (23°F a 113°F) a uma altitude de 0-1800 m (0-5906 pés) NOTA: Quando a altitude é de 1800-5000 m (5906-16404 pés), a maior a temperatura operacional diminui em 1°C (1,8°F) toda vez que o a altitude aumenta em 220 m (722 pés). O interruptor não pode ser iniciado quando a temperatura ambiente é abaixo de 0°C (32°F). |
Temperatura de armazenamento | -40°C a +70°C (-40°F a +158°F) |
Ruído sob temperatura normal (27°C, potência sonora) | < 57,5 dB(A) |
Humidade relativa | 5% a 95%, sem condensação |
Altitude de Operação | 0-5000 m (0-16404 pés) |
Certificação | · Certificação EMC · Certificação de segurança · Certificação de fabricação |
Número da peça | 02352YRG 02352YRG-001 02352YRG-003 |
