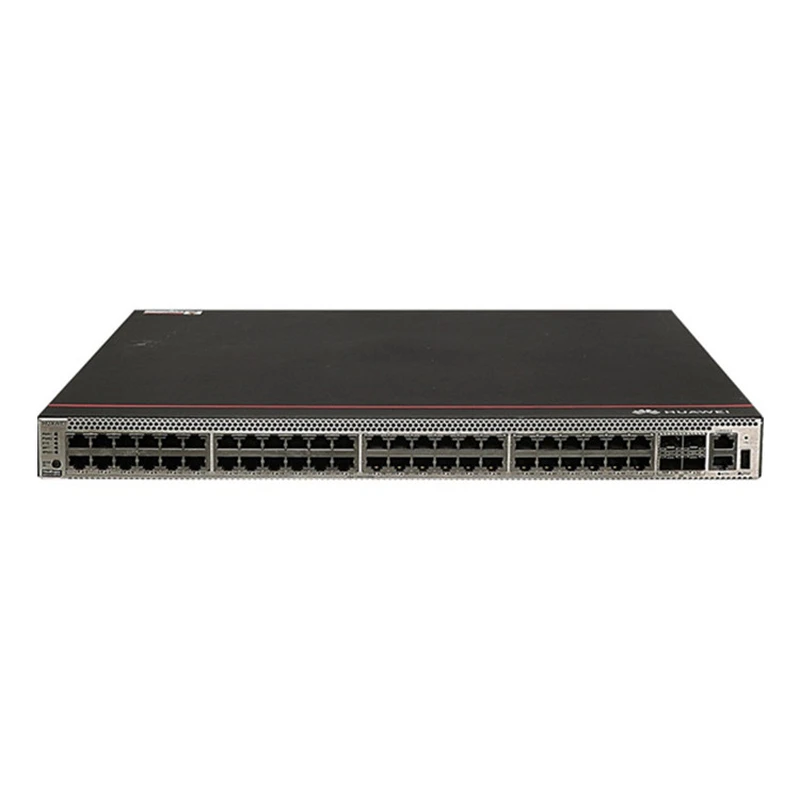

s5731s-h48t4s-a

1

Quarenta e oito portas 10/100/1000BASE-T

2

Quatro portas 1000BASE-X

Módulos e cabos aplicáveis:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

             (100M/1000M de detecção automática)

· Módulo óptico 10GE SFP+

             (OSXD22N00 não suportado)

· 1 m, 3 m, 5 m e 10 m SFP+

              cabos de cobre de alta velocidade

· Cabos SFP+ AOC de 3 m e 10 m

· 0,5 m e 1,5 m SFP+

             cabos de cobre pilha dedicada

           (usado para empilhamento de configuração zero)

3

Uma porta de console

4

Uma porta de gerenciamento ETH

5

Uma porta USB

6

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica e redefinir o interruptor,

mantenha o botão pressionado por pelo menos 6 segundos.

Para redefinir o interruptor, pressione o botão.

Reiniciar o interruptor causará interrupção do serviço.

Tenha cuidado ao pressionar o botão PNP.

7

Parafuso de aterramento

NOTA:

É usado com um cabo terra.

8

Slot do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-023A-B (Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

9

Slot 2 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-023A-B (Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

10

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

· PAC600S12-CB (módulo de alimentação CA de 600 W)

· PAC600S12-EB (módulo de alimentação CA de 600 W)

· PAC600S12-DB (módulo de alimentação CA de 600 W)

     (aplicável em V200R020C10 e versões posteriores)

· PDC1000S12-DB (1000 W DC Power Module)

· PAC150S12-R (módulo de alimentação CA de 150 W)

· PDC180S12-CR (módulo de alimentação CC de 180 W)

     (aplicável em V200R020C00 e versões posteriores)

11

Slot do módulo de alimentação 2

NOTA:

Módulo de alimentação aplicável:

· PAC600S12-CB (módulo de alimentação CA de 600 W)

· PAC600S12-EB (módulo de alimentação CA de 600 W)

· PAC600S12-DB (módulo de alimentação CA de 600 W)

   (aplicável em V200R020C10 e versões posteriores)

· PDC1000S12-DB (1000 W DC Power Module)

· PAC150S12-R (módulo de alimentação CA de 150 W)

· PDC180S12-CR (módulo de alimentação CC de 180 W)

   (aplicável em V200R020C00 e versões posteriores)

Modelo

Descrição

OMXD30000

Transceptor óptico Huawei OMXD30000, SFP+, 10G, módulo multimodo

(850 nm, 0,3 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 10 km, LC)

OMXD30009

Transceptor, QSFP+, 1310nm, 41,25 Gbps, -7dBm, 2,3dBm, -11,5dBm, LC, SMF, 10

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,5 km, LC)

Item

Descrição

Memória (RAM)

4GB

Instantâneo

 1 GB no total. Para ver o tamanho da memória flash disponível,

 execute o   comando exibir versão .

Tempo médio entre falhas (MTBF)

55,31 anos

Tempo médio de reparo (MTTR)

2 horas

Disponibilidade

> 0,99999

Proteção contra sobretensão da porta de serviço

Modo comum: ±6 kV

Proteção contra surtos de alimentação

· Usando módulos de energia AC: ±6 kV no modo diferencial,

       ±6 kV em modo comum

· Usando módulos de energia DC: ±2 kV no modo diferencial,

       ±4 kV em modo comum

Dimensões (A x L x P)

· Dimensões básicas

      (excluindo as partes salientes do corpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pol. x 17,4 pol. x 16,5 pol.)

· Dimensões máximas (a profundidade é a distância de

       portas no painel frontal para a alça no painel traseiro):

       43,6 mm x 442,0 mm x 448,0 mm

      (1,72 pol. x 17,4 pol. x 17,7 pol.)

Peso (com embalagem)

9,5 kg (20,94 libras)

Portas de empilhamento

Portas 1000BASE-X no painel frontal

RTC

Suportado

RPS

Não suportado

PoE

Não suportado

Faixa de tensão nominal

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alta tensão: 240 V CC

· Entrada DC: -48 V DC a -60 V DC

Faixa de tensão máxima

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada CC de alta tensão: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energia

(taxa de transferência de 100%, velocidade total dos ventiladores)

113W

Consumo de energia típico

(30% da carga de tráfego,

testado de acordo com o padrão ATIS)

     85 W

Temperatura de operação

-5°C a +45°C (23°F a 113°F) a uma altitude de 0-1800 m

(0-5906 pés)

NOTA:

Quando a altitude é de 1800-5000 m (5906-16404 pés), a maior

a temperatura operacional diminui em 1°C (1,8°F) toda vez que o

a altitude aumenta em 220 m (722 pés).

O interruptor não pode ser iniciado quando a temperatura ambiente é

abaixo de 0°C (32°F).

Temperatura de armazenamento

-40°C a +70°C (-40°F a +158°F)

Ruído sob temperatura normal

(27°C, potência sonora)

< 57,5 ​​dB(A)

Humidade relativa

5% a 95%, sem condensação

Altitude de Operação

0-5000 m (0-16404 pés)

Certificação

· Certificação EMC

· Certificação de segurança

· Certificação de fabricação

Número da peça

02353DJG

02353DJG-003

02353DJG-005
