s5735s-s24t4s-a

1

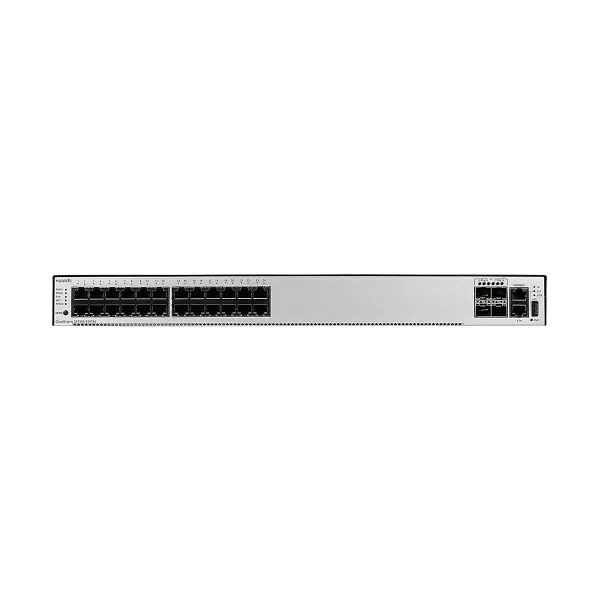

Veinticuatro puertos 10/100/1000BASE-T

2

Cuatro puertos 1000BASE-X

Módulos aplicables:

· Módulo óptico FE

   (aplicable en V200R021C00 y versiones posteriores)

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

· Módulo óptico 10GE SFP+

   (solo se usa para conexión de pila, OSXD22N00 no es compatible,

    aplicable en V200R019C10 y versiones posteriores)

· Cables de cobre de alta velocidad SFP+ de 1 m y 3 m

   (solo se usa para conexión de pila, aplicable en V200R019C10

    y versiones posteriores)

· Cables SFP+ AOC de 3 m y 10 m

   (solo se usa para conexión de pila, aplicable en V200R019C10

    y versiones posteriores)

    · Cobre de pila dedicado SFP+ de 0,5 m y 1,5 m

    cables (utilizados para apilamiento de configuración cero,

    aplicable en V200R019C10 y versiones posteriores)

3

Un puerto de consola

4

Un puerto de gestión ETH

5

Un puerto USB

6

Un botón PNP

AVISO:

Para restaurar la configuración de fábrica y restablecer el interruptor,

mantenga presionado el botón durante al menos 6 segundos.

Para restablecer el interruptor, presione el botón. Restablecer el interruptor

provocará la interrupción del servicio.

Tenga cuidado cuando presione el botón PNP.

7

tornillo de tierra

NOTA:

Se utiliza con un cable de tierra.

8

Ranura del módulo de potencia 1

NOTA:

Módulo de potencia aplicable:

· PAC60S12-AR (módulo de alimentación de CA de 60 W)

· PDC1000S12-DB (módulo de alimentación de CC de 1000 W)

· PDC180S12-CR (módulo de alimentación de CC de 180 W)

         (aplicable en V200R020C00 y versiones posteriores)

9

Ranura del módulo de potencia 2

NOTA:

Módulo de potencia aplicable:

· PAC60S12-AR (módulo de alimentación de CA de 60 W)

· PDC1000S12-DB (módulo de alimentación de CC de 1000 W)

· PDC180S12-CR (módulo de alimentación de CC de 180 W)

         (aplicable en V200R020C00 y versiones posteriores)

Modelo

                                                               Descripción

   OMXD30000

         Transceptor óptico Huawei OMXD30000, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

   SFP-GE-LX-SM1310

         Transceptor óptico, eSFP, GE, módulo monomodo (1310nm, 10km, LC)

         Transceptor, QSFP+, 1310 nm, 41,25 Gbps, -7 dBm, 2,3 dBm, -11,5 dBm, LC, SMF, 10

  ESFP-GE-SX-MM850

         Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,5 km, LC)

Artículo

Descripción

Memoria (RAM)

1GB

Destello

 512 MB en total. Para ver el tamaño de memoria flash disponible,

 ejecute el   comando de versión de visualización .

Tiempo medio entre fallos (MTBF)

69,42 años

Tiempo medio de reparación (MTTR)

2 horas

Disponibilidad

> 0.99999

Protección contra sobretensiones del puerto de servicio

Modo común: ±7 kV

Protección contra sobretensiones de la fuente de alimentación

· Utilizando módulos de potencia AC: ±6 kV en modo diferencial,

       ±6 kV en modo común

· Utilizando módulos de potencia DC: ±2 kV en modo diferencial,

       ±4 kV en modo común

Dimensiones (Al. x An. x Pr.)

· Dimensiones básicas

      (excluyendo las partes que sobresalen del cuerpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pulg. x 17,4 pulg. x 16,5 pulg.)

· Dimensiones máximas (la profundidad es la distancia desde

       puertos del panel frontal al asa del panel posterior):

       43,6 mm x 442,0 mm x 227,0 mm

      (1,72 pulg. x 17,4 pulg. x 17,49 pulg.)

Peso (con embalaje)

7,89 kg (17,4 libras)

Puertos de pila

Cualquier puerto 10/100/1000BASE-T o puerto 1000BASE-X

(aplicable en V200R019C10 y versiones posteriores)

RTC

Soportado

RPS

No soportado

PoE

No soportado

Rango de tensión nominal

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alto voltaje: 240 V CC

· Entrada CC: -48 V CC a -60 V CC

Rango de voltaje máximo

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada de CC de alto voltaje: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energía

(100 % de rendimiento, velocidad máxima de los ventiladores)

44W

Consumo típico de energía

(30% de la carga de tráfico, probado según el estándar ATIS)

     29W

Temperatura de funcionamiento

-5 °C a 50 °C (23 °F a 122 °F)

a una altitud de 0-1800 m (0-5906 pies)

NOTA:

Cuando la altitud es 1800-5000 m (5906-16404 pies),

la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F)

cada vez que la altitud aumenta en 220 m (722 pies).

El interruptor no se puede iniciar cuando el ambiente

la temperatura es inferior a 0°C (32°F).

Temperatura de funcionamiento a corto plazo

5°C a +55°C (23°F a 131°F) a una altitud de 0-1800 m

(0-5906 pies)

NOTA:

Cuando la altitud es 1800-5000 m (5906-16404 pies),

la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F)

cada vez que la altitud aumenta en 220 m (722 pies).

El equipo puede funcionar más allá del funcionamiento normal.

rango de temperatura por un período corto, pero el siguiente

deben cumplirse las condiciones:

· El equipo funciona a una temperatura superior a

   50°C (122°F) consecutivamente durante un máximo de 96 horas en un año.

· El equipo funciona a una temperatura superior a

   50°C (122°F) por un total de no más de 360 ​​horas en un año.

· El equipo opera a una temperatura superior a 50°C

  (122°F) por no más en 15 veces en un año.

El equipo puede dañarse o experimentar cambios inesperados.

excepciones si se supera alguno de los límites anteriores.

El equipo no puede arrancar cuando la temperatura es más baja

de 0°C (32°F). La distancia máxima de los módulos ópticos

utilizado en estas condiciones no puede exceder los 10 km.

Temperatura de almacenamiento

-40 °C a +70 °C (-40 °F a +158 °F)

Ruido a temperatura normal

(27°C, potencia de sonido)

<58,9 dB (A)

Humedad relativa

5% a 95%, sin condensación

Altitud de funcionamiento

0-5000 m (0-16404 pies)

Certificación

· Certificación CEM

· Certificación de seguridad

· Certificación de fabricación

número de pieza

98010939
