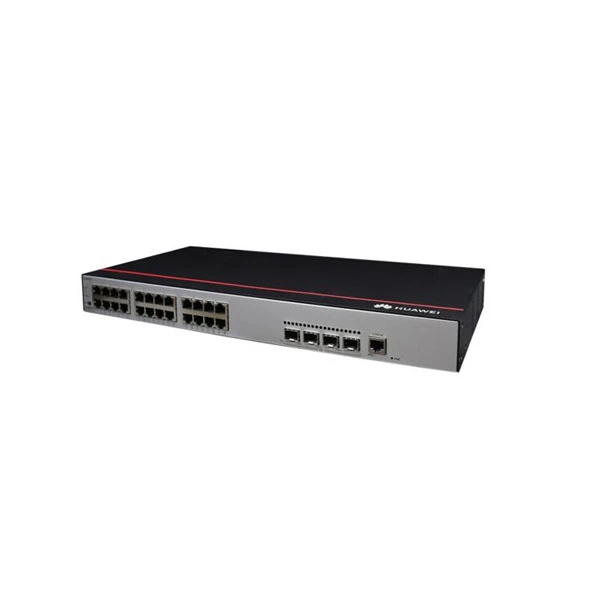

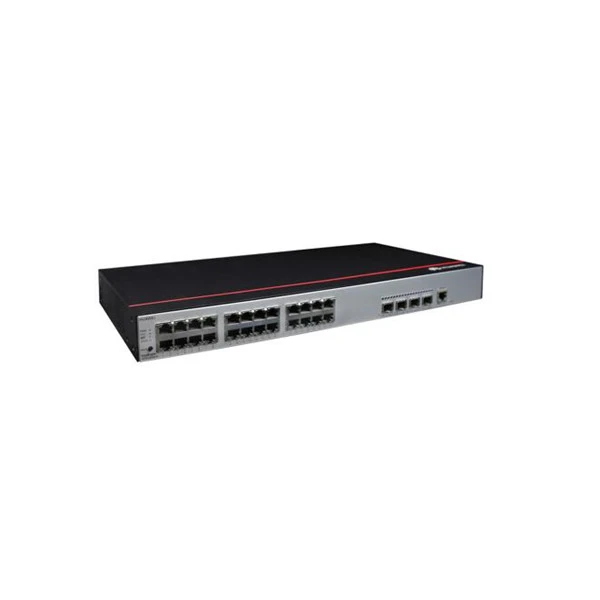

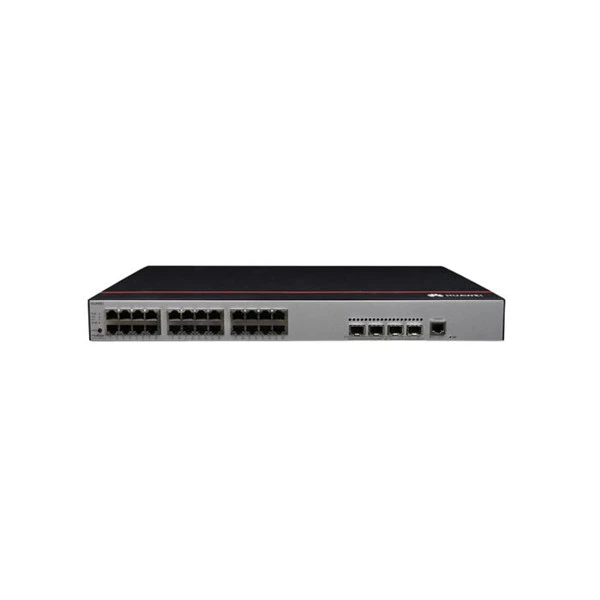

s5735s-l24p4x-a1

1

   Veinticuatro puertos 10/100/1000BASE-T PoE+

2

   Cuatro puertos 10GE SFP+

3

   Un puerto de consola

4

   Un puerto USB

5

  Un botón PNP

  AVISO:

  Para restaurar la configuración de fábrica y restablecer el interruptor, mantenga presionado el botón

  durante al menos 6 segundos.

  Para restablecer el interruptor, presione el botón. Restablecer el interruptor causará

   Interrupción del servicio.

  Tenga cuidado cuando presione el botón PNP.

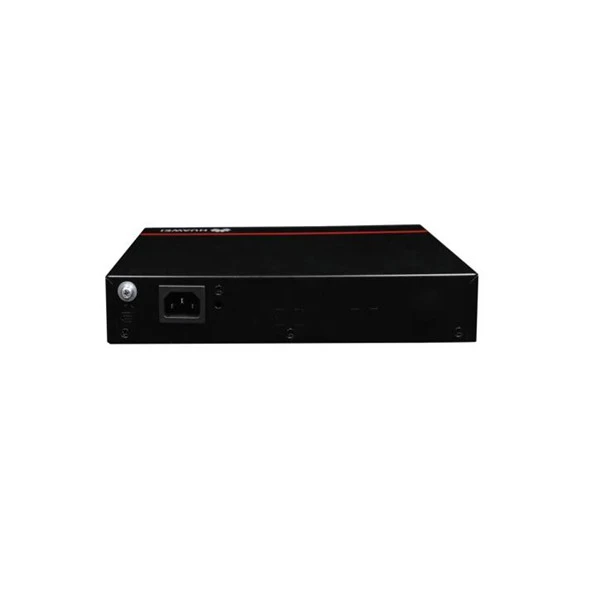

6

   tornillo de tierra

   NOTA:

   Se utiliza con un cable de tierra.

7

  Conector para correa de bloqueo del cable de alimentación de CA

8

   Toma de CA

   NOTA:

   Se utiliza con un cable de alimentación de CA.

Modelo

                                                               Descripción

   OMXD30000

         Transceptor óptico Huawei OMXD30000, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

   SFP-GE-LX-SM1310

         Transceptor óptico, eSFP, GE, módulo monomodo (1310nm, 10km, LC)

         Transceptor, QSFP+, 1310 nm, 41,25 Gbps, -7 dBm, 2,3 dBm, -11,5 dBm, LC, SMF, 10

  ESFP-GE-SX-MM850

         Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,5 km, LC)

Artículo

Especificación

Dimensiones sin embalaje (Al. x An. x Pr.)

[mm(pulgadas)]

Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo):

43,6 mm x 442,0 mm x 220,0 mm (1,72 pulg. x 17,4 pulg. x 8,7 pulg.)

Dimensiones máximas (la profundidad es la distancia desde los puertos en el

panel frontal a las partes que sobresalen del panel posterior):

43,6 mm x 442,0 mm x 227,0 mm (1,72 pulg. x 17,4 pulg. x 8,94 pulg.)

Dimensiones con embalaje (Al. x An. x Pr.)

[mm(pulgadas)]

90,0 mm x 550,0 mm x 360,0 mm (3,54 pulg. x 21,65 pulg. x 14,17 pulg.)

Altura del chasis [U]

1U

Peso sin embalaje [kg(lb)]

2,96 kg (6,53 libras)

Peso con embalaje [kg(lb)]

3,93 kg (8,66 libras)

Consumo típico de energía [W]

42,4 vatios

Disipación de calor típica [BTU/hora]

144,67 BTU/hora

Consumo máximo de energía [W]

· Sin proporcionar la función PoE: 53,8 W

· Cargas 100% PoE: 433,8 W (PoE: 380 W)

Disipación máxima de calor [BTU/hora]

· No proporcionar la función PoE: 183.57

· Cargas 100% PoE: 1480.17

MTBF [año]

52.74 año

MTTR [hora]

2 horas

Disponibilidad

>0.99999

Ruido a temperatura normal

(potencia acústica) [dB(A)]

50dB(A)

Ruido a temperatura normal

(presión acústica) [dB(A)]

38,2 dB(A)

Número de ranuras para tarjetas

0

Número de ranuras de alimentación

0

Número de módulos de ventiladores

2

Fuente de alimentación redundante

No soportado

Temperatura de funcionamiento a largo plazo [°C(°F)]

-5°C a +50°C (23°F a 122°F) a una altitud de 0-1800 m (0-5906 pies)

Temperatura de funcionamiento a corto plazo [°C(°F)]

-5°C a +55°C (23°F a 131°F) a una altitud de 0-1800 m (0-5906 pies)

Restricción de la temperatura de funcionamiento

tasa de variación [°C(°F)]

Cuando la altitud es de 1800-5000 m (5906-16404 pies), el nivel operativo más alto

la temperatura se reduce en 1°C (1,8°F) cada vez que la altitud aumenta en

220 m (722 pies).

El equipo puede funcionar más allá del rango de temperatura de funcionamiento normal.

por un período de tiempo corto, pero se deben cumplir las siguientes condiciones:

· El equipo opera a una temperatura superior a 50°C (122°F)

            consecutivamente durante un máximo de 96 horas en un año.

· El equipo opera a una temperatura superior a 50°C (122°F)

            por un total de no más de 360 ​​horas en un año.

· El equipo opera a una temperatura superior a 50°C (122°F)

            para no más en 15 veces en un año.

El equipo puede dañarse o experimentar excepciones inesperadas si alguna

de los límites anteriores es excedido.

El equipo no puede arrancar cuando la temperatura es inferior a 0°C (32°F).

La distancia máxima de los módulos ópticos utilizados en estas condiciones no puede

superar los 10 km.

Temperatura de almacenamiento [°C(°F)]

-40 °C a +70 °C (-40 °F a +158 °F)

Humedad relativa de funcionamiento a largo plazo [RH]

5% a 95%, sin condensación

Altitud de operación a largo plazo [m (pies)]

0-5000 m (0-16404 pies)

Altitud de almacenamiento [m (pies)]

0-5000 m (0-16404 pies)

Modo de fuente de alimentación

CA incorporado

Tensión nominal de entrada [V]

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alto voltaje: 240 V CC

Rango de tensión de entrada [V]

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada de CC de alto voltaje: 190 V CC a 290 V CC

Corriente máxima de entrada [A]

6A

Memoria

512 megabytes

Memoria flash

512 megabytes

Puerto de consola

RJ45

Puerto de gestión eth

No soportado

USB

Soportado

RTC

No soportado

Entrada RPS

No soportado

Protección contra sobretensiones del puerto de servicio [kV]

98011318:

Modo común: ±7 kV

98011318-001:

Modo común: ±2 kV

Protección contra sobretensiones de la fuente de alimentación [kV]

±6 kV en modo diferencial, ±6 kV en modo común

tipos de ventiladores

Incorporado

Modo de disipación de calor

Disipación de calor con ventilador, ajuste inteligente de la velocidad del ventilador

Dirección del flujo de aire

Entrada de aire por la izquierda y por delante, salida de aire por la derecha

PoE

Soportado

Certificación

Certificación CEM

Certificación de seguridad

Certificación de fabricación
