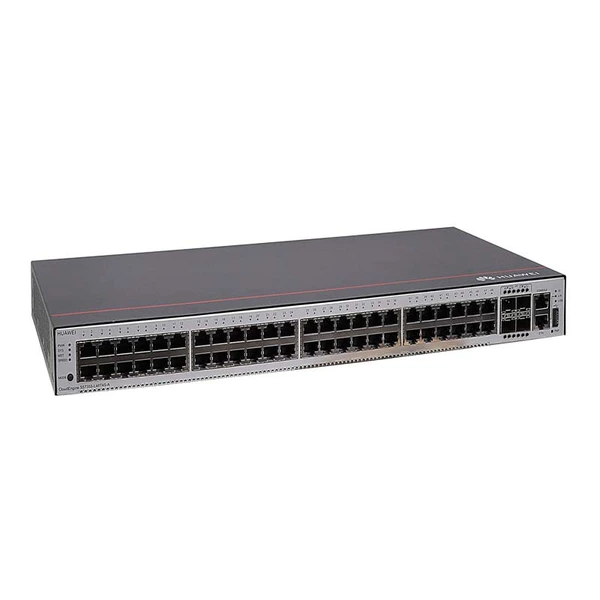

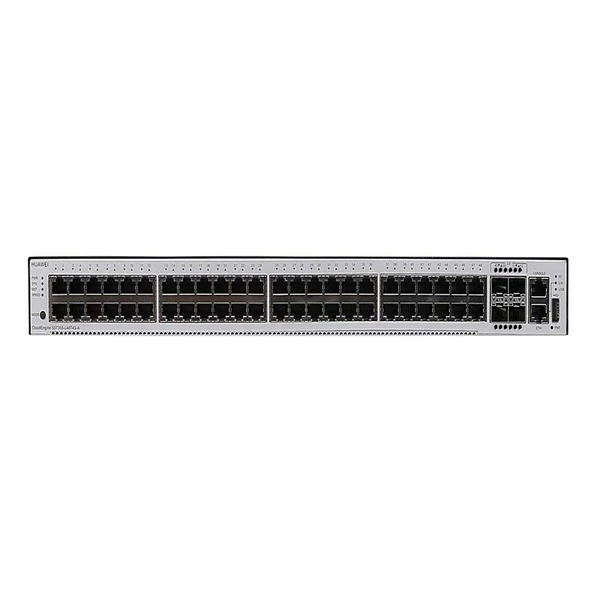

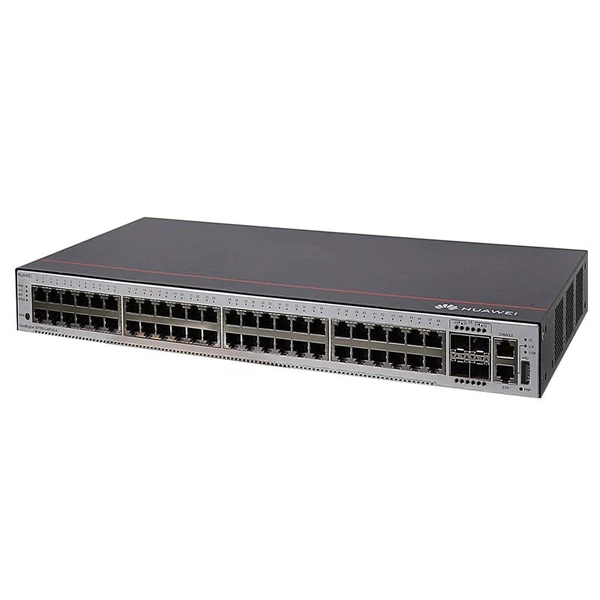

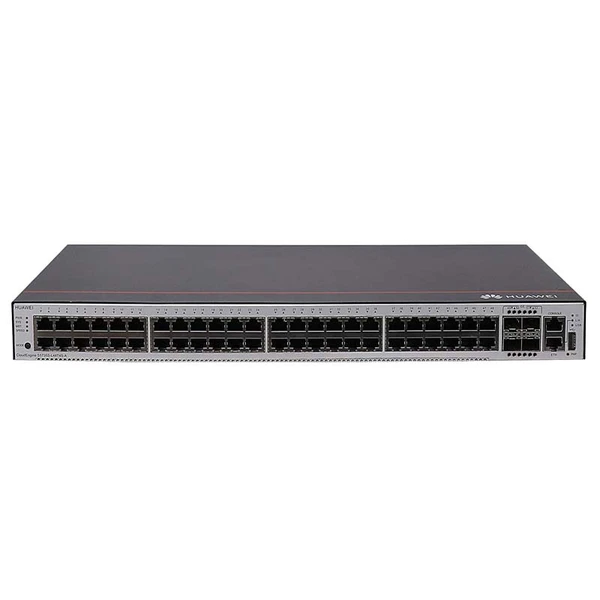

s5735s-l48t4x-a

1

Cuarenta y ocho puertos 10/100/1000BASE-T

2

Cuatro puertos 10GE SFP+

Módulos y cables aplicables:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

    (100M/1000M detección automática)

· Módulo óptico 10GE SFP+

   (OSXD22N00 no compatible)

· Módulo óptico 10G-CWDM

· Módulo óptico 10G-DWDM

· Cables de cobre de alta velocidad SFP+ de 1 m y 3 m

· Cables SFP+ AOC de 3 m y 10 m

· Cobre de pila dedicado SFP+ de 0,5 m y 1,5 m

    cables (utilizados para apilamiento de configuración cero,

    aplicable en V200R019C10 y versiones posteriores)

3

Un puerto de consola

4

Un puerto de gestión ETH

5

Un puerto USB

6

Un botón PNP

AVISO:

Para restaurar la configuración de fábrica y restablecer el interruptor,

mantenga presionado el botón durante al menos 6 segundos.

Para restablecer el interruptor, presione el botón. Restablecer el interruptor

provocará la interrupción del servicio.

Tenga cuidado cuando presione el botón PNP.

7

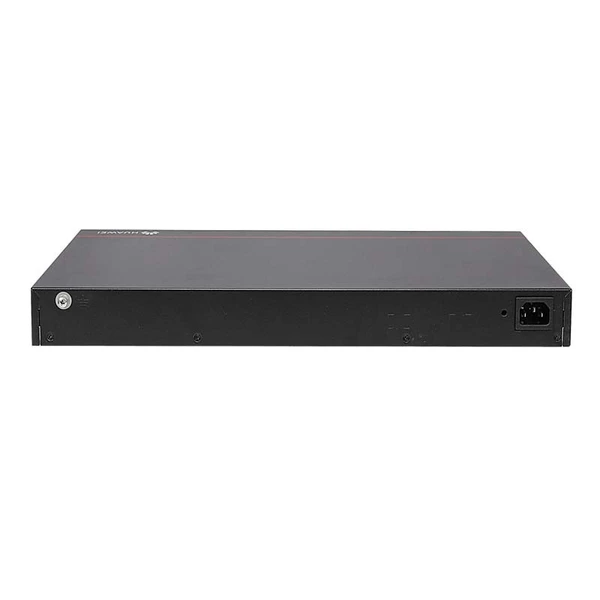

tornillo de tierra

NOTA:

Se utiliza con un cable de tierra.

8

Conector para correa de bloqueo del cable de alimentación de CA

NOTA:

La correa de bloqueo del cable de alimentación de CA no se entrega con el interruptor.

9

Toma de CA

NOTA:

Se utiliza con un cable de alimentación de CA.

Modelo

Descripción

   OMXD30000

   Transceptor óptico Huawei OMXD30000, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

   OSX010000

   Transceptor óptico, SFP+, 10G, Módulo monomodo (1310nm, 10km, LC)

   SFP-GE-LX-SM1310

   Transceptor óptico, eSFP, GE, módulo monomodo (1310nm, 10km, LC)

   OSXD22N00

   Transceptor óptico, SFP+, 10G, módulo multimodo (1310nm, 0,22 km, LC, LRM)

   SFP-10G-USR

   Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850 nm, 0,1 km, LC)

   OMXD30009

   Transceptor, QSFP+, 1310 nm, 41,25 Gbps, -7 dBm, 2,3 dBm, -11,5 dBm, LC, SMF, 10

   SFP-10G-LR

   Transceptor óptico Huawei SFP-10G-LR, SFP+, 10G, módulo monomodo (1310nm, 10km, LC)

Artículo

Descripción

Memoria (RAM)

1GB

Destello

 512 MB en total. Para ver el tamaño de memoria flash disponible,

 ejecute el   comando de versión de visualización .

Tiempo medio entre fallos (MTBF)

41,48 años

Tiempo medio de reparación (MTTR)

2 horas

Disponibilidad

> 0.99999

Protección contra sobretensiones del puerto de servicio

Modo común: ±7 kV

Protección contra sobretensiones de la fuente de alimentación

 ±6 kV en modo diferencial, ±6 kV en modo común

Dimensiones (Al. x An. x Pr.)

· Dimensiones básicas

      (excluyendo las partes que sobresalen del cuerpo):

· 43,6 mm x 442,0 mm x 220,0 mm

      (1,72 pulg. x 17,4 pulg. x 8,7 pulg.)

· Dimensiones máximas (la profundidad es la distancia desde

       puertos del panel frontal al asa del panel posterior):

       43,6 mm x 442,0 mm x 227,0 mm

      (1,72 pulg. x 17,4 pulg. x 8,94 pulg.)

Peso (con embalaje)

4,42 kg (9,75 libras)

Puertos de pila

Cualquier puerto 10/100/1000BASE-T o puerto 1000BASE-X

(aplicable en V200R019C10 y versiones posteriores)

RTC

No soportado

RPS

No soportado

PoE

No soportado

Rango de tensión nominal

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alto voltaje: 240 V CC

Rango de voltaje máximo

· Entrada CA: 90 V CA a 264 V CA, 47 Hz a 63 Hz

· Entrada de CC de alto voltaje: 190 V CC a 290 V CC

Consumo máximo de energía

(100 % de rendimiento, velocidad máxima de los ventiladores)

54W

Consumo típico de energía

(30% de la carga de tráfico, probado según el estándar ATIS)

     39 vatios

Temperatura de funcionamiento

-5 °C a 50 °C (23 °F a 122 °F)

a una altitud de 0-1800 m (0-5906 pies)

NOTA:

Cuando la altitud es 1800-5000 m (5906-16404 pies),

la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F)

cada vez que la altitud aumenta en 220 m (722 pies).

El interruptor no se puede iniciar cuando el ambiente

la temperatura es inferior a 0°C (32°F).

La temperatura de funcionamiento del interruptor es de -5 °C a +45 °C

(23 °F a 113 °F) cuando utiliza módulos ópticos 10GE SFP+

con distancias de transmisión de 40 km o más.

Temperatura de funcionamiento a corto plazo

5°C a +55°C (23°F a 131°F) a una altitud de 0-1800 m

(0-5906 pies)

NOTA:

Cuando la altitud es 1800-5000 m (5906-16404 pies),

la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F)

cada vez que la altitud aumenta en 220 m (722 pies).

El equipo puede funcionar más allá del funcionamiento normal.

rango de temperatura por un período corto, pero el siguiente

deben cumplirse las condiciones:

· El equipo funciona a una temperatura superior a

   50°C (122°F) consecutivamente durante un máximo de 96 horas en un año.

· El equipo funciona a una temperatura superior a

   50°C (122°F) por un total de no más de 360 ​​horas en un año.

· El equipo opera a una temperatura superior a 50°C

  (122°F) por no más en 15 veces en un año.

El equipo puede dañarse o experimentar cambios inesperados.

excepciones si se supera alguno de los límites anteriores.

El equipo no puede arrancar cuando la temperatura es más baja

de 0°C (32°F). La distancia máxima de los módulos ópticos

utilizado en estas condiciones no puede exceder los 10 km.

Temperatura de almacenamiento

-40 °C a +70 °C (-40 °F a +158 °F)

Ruido a temperatura normal

(27°C, potencia de sonido)

<53,3 decibelios (A)

Humedad relativa

5% a 95%, sin condensación

Altitud de funcionamiento

0-5000 m (0-16404 pies)

Certificación

· Certificación CEM

· Certificación de seguridad

· Certificación de fabricación

número de pieza

98010937
