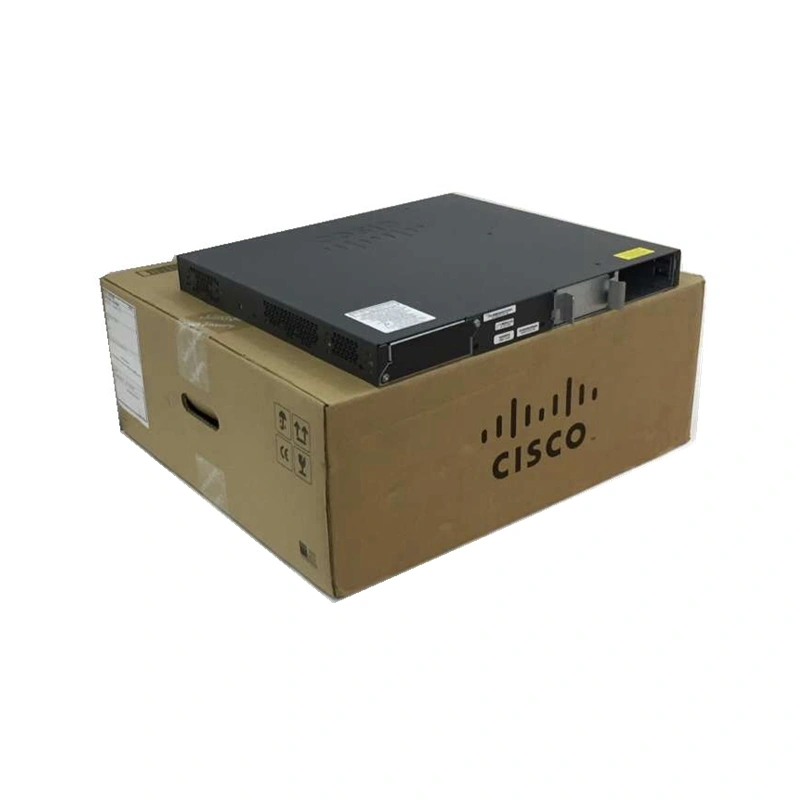

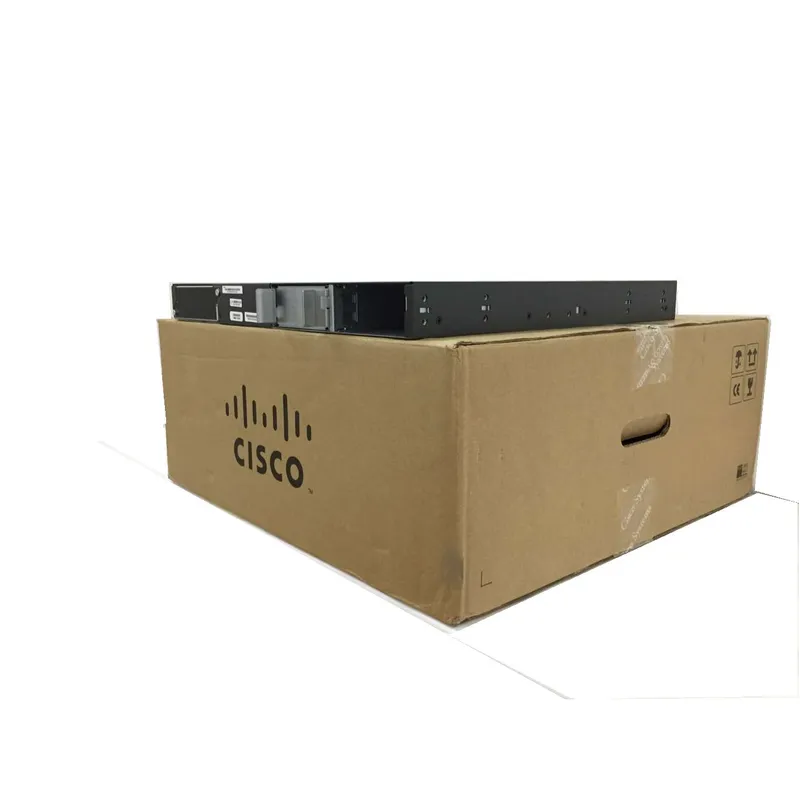

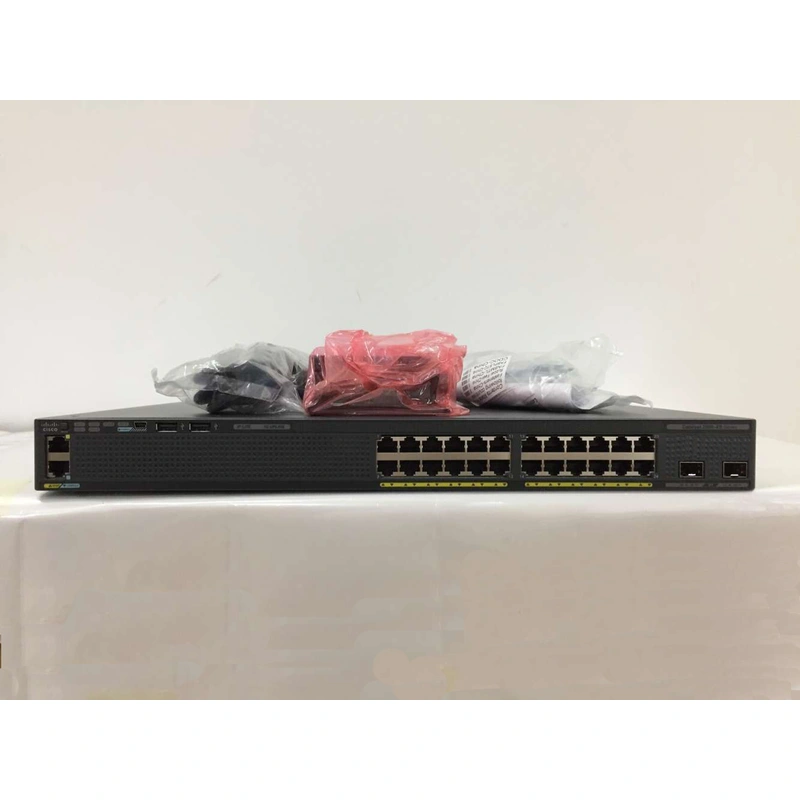

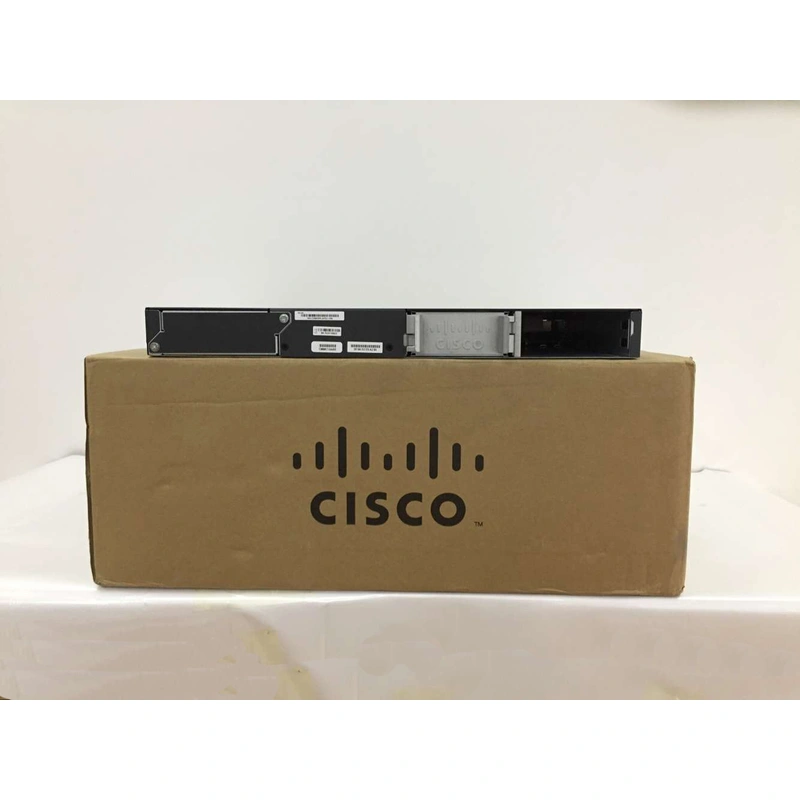

коммутатор Cisco Catalyst 2960xr ws-c2960xr-24pd-i

описание

Обзор WS-C2960XR-24PD-I

Стекируемый коммутатор Cisco Catalyst 2960XR-24PD-I IP Lite базового уровня 2–3 включает

из 24 портов 10/100/1000 Ethernet POE+ и двух восходящих интерфейсов SFP+. IP Lite

Образ включает основные функции маршрутизации уровня доступа 3, такие как RIPV1, V2, заглушка OSPF,

Заглушка EIGRP, HSRP, VRRP, PIM и т. д.

WS-C2960XR-24PD-I Спецификация

WS-C2960XR-24PD-I Спецификация
Тип корпуса	Для монтажа в стойку - 1U
Порты	24 порта 10/100/1000 (POE+) + 2 порта 10 Гбит/с SFP+
Интерфейс управления сетью	Ethernet 10/100 Мбит/с (RJ-45)
Доступная мощность PoE	370 Вт
Пропускная способность пересылки (Гбит/с)	108 Гбит/с
Максимальное количество штабелей	8
Пропускная способность стека	80G
Производительность пересылки	95,2 млн пакетов в секунду
Переключение полосы пропускания	216 Гбит/с
Максимальное количество активных VLAN	1023
Размер таблицы MAC-адресов	16К (по умолчанию)
Процессор	Двухъядерный APM86392 600 МГц
БАРАН	512 МБ
Флэш-память	128 МБ
Индикаторы состояния	● Состояние каждого порта: целостность канала, отключено, активность, скорость и полнодуплексный режим ● Состояние системы: система, PoE, RPS, состояние канала стека, дуплекс канала и скорость канала
Расширение / подключение
Консольные порты	USB (тип B), Ethernet (RJ-45)
Слоты расширения)	1 слот FlexStack-Plus и 1 слот с резервным питанием
Модули стека	C2960X-СТЕК
Укладочный кабель	● CAB-STK-E-0.5M Кабель для стекирования FlexStack-Plus длиной 0,5 м ● Кабель для стекирования CAB-STK-E-1M FlexStack-Plus длиной 1,0 м ● Кабель для стекирования CAB-STK-E-3M FlexStack-Plus длиной 3,0 м
Источник питания	PWR-C2-250WAC
Силовое устройство	Блок питания - резервный - съемный модуль
Резервирование питания	по желанию
Диапазон напряжения (Авто)	110В-240В
Энергопотребление Эксплуатация	0,46 кВА
Разнообразный
Ширина	17,5 дюймов (44,5 см)
Глубина	16 дюймов (40,8 см)
Высота	1,75 дюйма (4,45 см)
Масса	13,6 фунтов (6,2 кг)
Вес упаковки	35,6 фунта (16,15 кг)
Комплект для монтажа в стойку	По желанию
Среднее время безотказной работы в часах	322 740
Соответствие стандартам	● Протокол связующего дерева IEEE 802.1D ● Приоритезация IEEE 802.1p CoS ● IEEE 802.1Q VLAN ● IEEE 802.1s ● IEEE 802.1w ● IEEE 802.1X ● IEEE 802.1ab (LLDP) ● IEEE 802.3ad ● IEEE 802.3at2 ● IEEE 802.3af2 и IEEE 802.3af IEEE 802.3ah (только для одномодового/многомодового волокна 100BASE-X) ● IEEE 802.3x, полный дуплекс на портах 10BASE-T, 100BASE-TX и 1000BASE-T ● IEEE 802.3 10BASE-T ● IEEE 802.3u 100BASE-TX ● IEEE 802.3ab 1000BASE-T ● IEEE 802.3z 1000BASE-X ● Стандарты RMON I и II ● SNMP v1, v2c и v3 ● IEEE 802.3az ● IEEE 802.3ae 10Gigabit Ethernet ● IEEE 802.1ax
Системное ПО/лицензия
Программное обеспечение	IOS IP Lite
лицензия	ЭНЕРГИЯ-МГТ, ЭНЕРГИЯ-МГТ-100-К9
Особенности	● Протоколы одноадресной IP-маршрутизации (статические, протокол маршрутной информации версии 1 [RIPv1], RIPv2, RIPng и EIGRP-Stub) ● Расширенные протоколы одноадресной IP-маршрутизации (OSPF для маршрутизируемого доступа) часть пакета маршрутизации IPv6. ● Равноценная маршрутизация ● Маршрутизация на основе политик (PBR) ● Протокол маршрутизации с горячим резервированием (HSRP) и протокол резервирования виртуального маршрутизатора (VRRP) ● Независимая от протокола многоадресная рассылка (PIM)
Сетевая безопасность	● Назначение VLAN на основе MAC-адресов позволяет использовать Cisco TrustSec ● Комплексный стандарт 802.1X ● Безопасность первого перехода IPv6 ● Сенсор устройств и классификатор устройств ● Технология Cisco Trust Anchor ● Cisco Threat Defense ● Частные VLAN ● Одноадресная переадресация по обратному пути (uRPF) ● Многодоменная аутентификация ● Списки контроля доступа (ACL) ● Анализатор коммутируемых портов (SPAN) ● Протокол Secure Shell (SSH), Kerberos и простой протокол управления сетью версии 3 (SNMPv3) ● Аутентификация TACACS+ и RADIUS ● Уведомление о MAC-адресе ● Многоуровневая безопасность при доступе к консоли BPDU Guard ● Spanning Tree Root Guard (STRG) ● Фильтрация IGMP
Управление и устранение неполадок	● Auto-MDOX ● TDR ● UDLD ● Ответчик IP SLA ● уровень 2 / IP-трассировка ● SPAN ● RSPAN ● Экспресс-настройка ● Диспетчер устройств ● Cisco Network Assistant ● Smartports + Advisor ● Консультант по устранению неполадок ● Обновление Cisco IOS с помощью перетаскивания ● IP-адрес DHCP ● Автоматическая установка с сохраненной конфигурацией ● Замена конфигурации ● Автоматическое обновление образа DHCP ● Распределение портов DHCP ● Ошибка отключения MIB
Техническая поддержка и услуги	● Услуга Cisco SMARTnet ● Услуга Cisco Smart Foundation ● Услуга Cisco Smart Care ● Базовая услуга Cisco SP ● Услуги специализированной технической поддержки Cisco
Диапазоны окружающей среды
Рабочая температура до 5000 футов (1500 м)	от 23ºF до 113º (от -5ºC до 45ºC)
Рабочая температура до 10 000 футов (3000 м)	от 23ºF до 104ºF (от -5ºC до 40ºC)
Кратковременное исключение на уровне моря*	от 23ºF до 131ºF (от -5ºC до 55ºC)
Кратковременное исключение до 5000 футов (1500 м)*	от 23ºF до 122ºF (от -5ºC до 50ºC)
Кратковременное исключение до 10 000 футов (3000 м)*	от 23ºF до 113ºF (от -5ºC до 45ºC)
Кратковременное исключение до 13 000 футов (4000 м)*	от 23º до 104ºF (от -5ºC до 40ºC)
Температура хранения до 15 000 футов (4573 м)	от -13º до 158ºF (от -25º до 70ºC)
Рабочая высота	До 10 000 (до 3 000 метров)
Высота хранения	До 13 000 (до 4 000 метров)
Рабочая относительная влажность	от 10% до 95% без конденсации
Относительная влажность хранения	от 10% до 95% без конденсации

Аксессуары

В Таблице 2 показаны некоторые аксессуары для WS-C2960XR-24PD-I.

Модели	Описание
C2960X-СТЕК	Модуль стекирования Catalyst 2960-X FlexStack Plus
КАБ-СТК-Э-0,5М	Кабели для стекирования Cisco FlexStack
GLC-LH-SMD	Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM
GLC-SX-MMD	Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM
КАБИНА-КОНСОЛЬ-RJ45	Консольный кабель 6 футов с RJ45 и DB9F
КАБИНА-КОНСОЛЬ-USB	Консольный кабель 6 футов с USB Type A и mini-B
