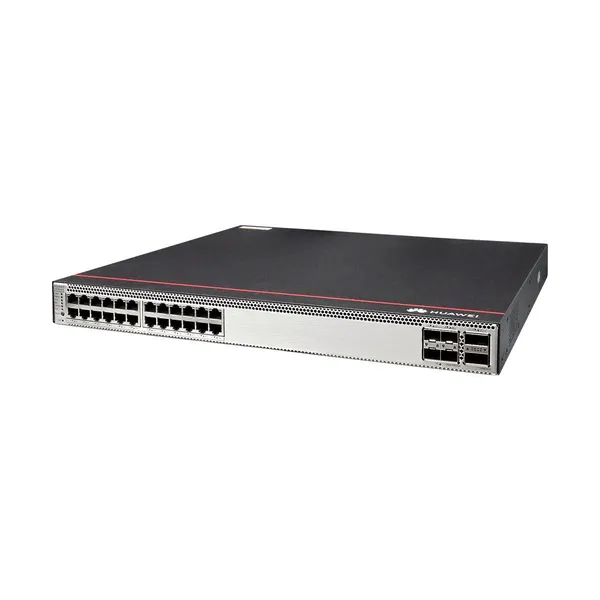

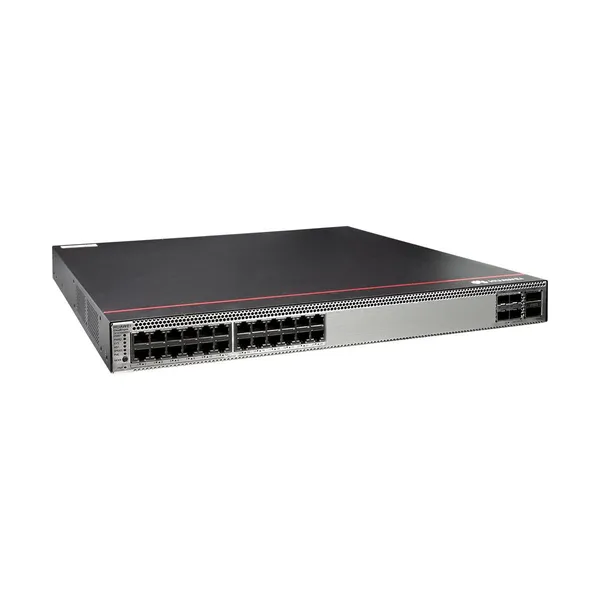

s5732-h24um2cc

1

Одна кнопка PNP

УВЕДОМЛЕНИЕ:

Для восстановления заводских настроек и сброса переключателя,

удерживайте кнопку не менее 6 секунд.

Чтобы сбросить переключатель, нажмите кнопку.

Сброс переключателя приведет к прерыванию обслуживания.

Будьте осторожны при нажатии кнопки PNP.

2

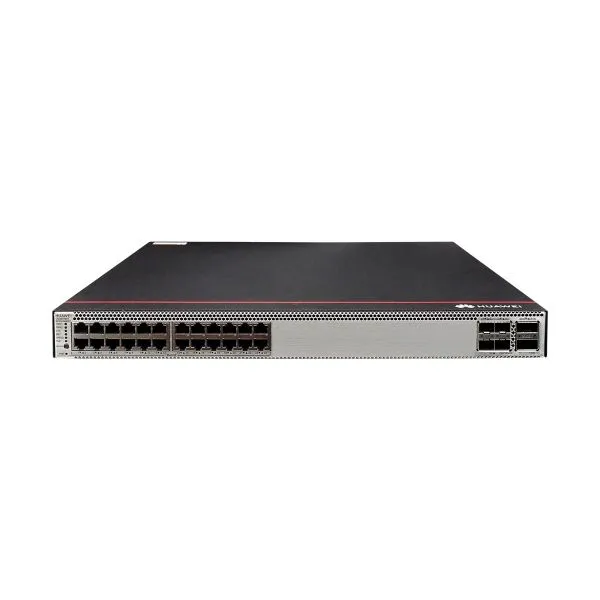

Двадцать четыре 100M/1000M/2.5GE/5GE/10GE

Порты BASE-T PoE++ (мультипорты GE)

3

Четыре оптических порта 1GE/10GE/25GE SFP28

Применимые модули и кабели:

· Оптический модуль GE

· Оптический модуль GE-CWDM

· Оптический модуль GE-DWDM

· Медный модуль GE

          (100 м/1000 м, автоматическое определение)

· Оптический модуль 10GE SFP+

         (OSXD22N00 не поддерживается)

· Оптический модуль 10GE-CWDM

· Оптический модуль 10GE-DWDM

· Оптический модуль 25GE SFP28

· 1 м, 3 м, 5 м и 10 м SFP+

          высокоскоростные медные кабели

· Кабели SFP+ AOC длиной 3 м и 10 м

· 1 м, 3 м и 5 м SFP28

          высокоскоростные медные кабели

· 3 м, 5 м, 7 м и 10 м SFP

          28 кабелей АОС

4

Два оптических порта 40GE/100GE QSFP28

Применимые модули и кабели:

· Оптический модуль QSFP+

· Оптический модуль QSFP28

· 1 м, 3 м и 5 м QSFP+

          высокоскоростные медные кабели

· 10-метровый кабель QSFP+ AOC

· 1 м, 3 м и 5 м QSFP28

         высокоскоростные медные кабели

· 10-метровый кабель QSFP28 AOC

· 2-метровый выделенный стековый кабель QSFP28

  (поддерживается в V200R020C10 и более поздних версиях)

ПРИМЕЧАНИЕ:

Вы можете запустить  set device port-config-mode enable

команда для изменения режима работы SFP28 и

Оптические порты QSFP28. По умолчанию рабочий режим

Оптические порты SFP28 и QSFP28

 " 4 x 25GE + 2 x 40GE " Если какой-либо оптический порт QSFP28

сконфигурирован для работы на скорости 100 Гбит/с или разделен на четыре 25GE

 порты, четыре оптических порта SFP28 становятся недоступными

5

Заземляющий винт

ПРИМЕЧАНИЕ:

Используется с заземляющим кабелем.

6

Один USB-порт

7

Один консольный порт

8

Один порт управления ETH

9

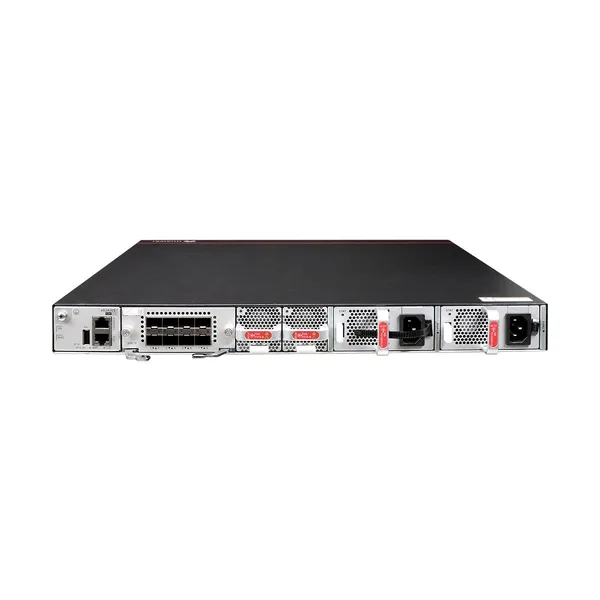

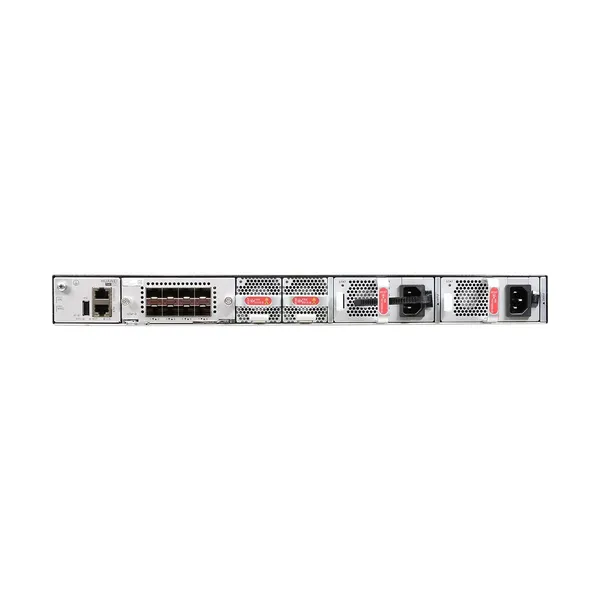

Слот для карты сзади

ПРИМЕЧАНИЕ:

Применимая карта:

· S7X08000

· S7Y08000

10

Слот модуля вентиляторов 1

ПРИМЕЧАНИЕ:

Применимый модуль вентилятора:

ВЕНТИЛЯТОР-031А-Б

(Вентиляторная коробка(B,Вентилятор со стороны выхлопа))

11

Слот модуля вентиляторов 2

ПРИМЕЧАНИЕ:

Применимый модуль вентилятора:

FAN-031A-B (Коробка вентиляторов (B, боковая вытяжка панели FAN))

12

Слот модуля питания 1

ПРИМЕЧАНИЕ:

Применимый силовой модуль:

· PAC1000S56-CB

        (02312КНД:

        Модуль питания переменного тока PoE мощностью 1000 Вт)

· PAC1000S56-CB

        (02312КНД-001:

        Модуль питания переменного тока PoE мощностью 1000 Вт)

· PAC1000S56-DB

        (Модуль питания переменного тока PoE мощностью 1000 Вт)

       (применимо в V200R020C10

        и более поздние версии)

· PDC1000S56-CB

       (Модуль питания постоянного тока PoE мощностью 1000 Вт)

       (применимо в V200R021C00

        и более поздние версии)

· PAC600S56-CB

     (Модуль питания 600 Вт переменного тока и 240 В постоянного тока

     (Сзади наперед, боковой выхлоп панели питания))

     (применимо в V200R021C10

      и более поздние версии)

13

Слот модуля питания 2

ПРИМЕЧАНИЕ:

Применимый силовой модуль:

· PAC1000S56-CB

        (02312КНД:

        Модуль питания переменного тока PoE мощностью 1000 Вт)

· PAC1000S56-CB

        (02312КНД-001:

        Модуль питания переменного тока PoE мощностью 1000 Вт)

· PAC1000S56-DB

        (Модуль питания переменного тока PoE мощностью 1000 Вт)

       (применимо в V200R020C10

        и более поздние версии)

· PDC1000S56-CB

       (Модуль питания постоянного тока PoE мощностью 1000 Вт)

       (применимо в V200R021C00

        и более поздние версии)

· PAC600S56-CB

     (Модуль питания 600 Вт переменного тока и 240 В постоянного тока

     (Сзади наперед, боковой выхлоп панели питания))

     (применимо в V200R021C10

      и более поздние версии)

Вещь

Описание

Память (ОЗУ)

4ГБ

Вспышка

 всего 2 Гб. Чтобы просмотреть доступный объем флэш-памяти,

 запустите команду  отображения версии  .

Среднее время наработки на отказ (MTBF)

38,05 лет

Среднее время ремонта (MTTR)

два часа

Доступность

> 0,99999

Защита сервисного порта от перенапряжения

Общий режим: ±6 кВ

Защита от перенапряжения источника питания

· Использование модулей питания переменного тока: ±6 кВ в дифференциальном режиме,

       ±6 кВ в обычном режиме

· При использовании модулей питания постоянного тока: ±2 кВ в дифференциальном режиме,

       ±4 кВ в обычном режиме

Размеры (В х Ш х Г)

· Основные размеры

      (исключая части, выступающие из корпуса):

· 43,6 мм х 442,0 мм х 420,0 мм

      (1,72 дюйма x 17,4 дюйма x 16,5 дюйма)

· Максимальные размеры (глубина – расстояние от

       порты на передней панели к ручке на задней панели):

       43,6 мм х 442,0 мм х 446,0 мм

      (1,72 дюйма x 17,4 дюйма x 17,6 дюйма)

Вес (включая упаковку)

Без модулей питания: 8 кг (17,64 фунта)

Включая один силовой модуль: 9,1 кг (20,06 фунта)

Порты стека

Любые электрические порты Ethernet (10GE), оптические порты на

передней панели (25GE/40GE/100GE) или оптические порты на

карта (10GE/25GE)

РТК

Поддерживается

RPS

Не поддерживается

PoE

Поддерживается

Диапазон номинального напряжения

· Вход переменного тока: от 100 В до 130 В переменного тока,

            от 200 В до 240 В переменного тока, 50/60 Гц

· Вход высокого напряжения постоянного тока: 240 В постоянного тока

· Вход постоянного тока: от -48 В до -60 В постоянного тока

Диапазон максимального напряжения

· Вход переменного тока: от 90 В переменного тока до 290 В переменного тока, от 45 Гц до 65 Гц

· Вход высокого напряжения постоянного тока: от 190 В до 290 В постоянного тока

· Вход постоянного тока: от -38,4 В до -72 В постоянного тока

Максимальная потребляемая мощность

(100% пропускная способность, полная скорость вентиляторов)

· Без функции PoE: 285 Вт (без карты)

· 100% нагрузки PoE: 1933 Вт (PoE: 1440 Вт, без карты)

Типичное энергопотребление

(30% транспортной нагрузки, проверено по данным ATIS

 стандарт )

     161 Вт (без карты)

Рабочая Температура

от -5°C до +45°C (от 23°F до 113°F) на высоте 0-1800 м над уровнем моря

(0-5906 футов)

ПРИМЕЧАНИЕ:

Когда высота 1800-5000 м (5906-16404 футов), самая высокая

рабочая температура снижается на 1°C (1,8°F) каждый раз, когда

высота увеличивается на 220 м (722 фута).

Переключатель не может быть запущен, когда температура окружающей среды

ниже 0°C (32°F).

Рабочая температура переключателя от -5°C до 40°C.

(от 23°F до 104°F) при использовании оптического модуля QSFP-100G-ER4.

Температура хранения

от -40°C до +70°C (от -40°F до +158°F)

Шум при нормальной температуре

(27°C, звуковая мощность)

< 59,2 дБ(А)

Относительная влажность

от 5% до 95%, без конденсации

Рабочая высота

0-5000 м (0-16404 футов)

Сертификация

· Сертификация ЭМС

· Сертификация безопасности

· Сертификация производства

Номер части

02353HUC

02353HUC-003

02353HUC-004

02353SJY

02353SJY-001

02353SJY-004

02353SJY-010

02353SJY-011

02353SJY-014

02353SJY-015

02353SJY-016

02353SJY-019
