Обзор S5731S-H24T4XC-A
Серия Huawei CloudEngine S5731S-H отличается расширенным гигабитным
коммутаторы доступа, адаптированные для рынка распределения каналов, с
Полностью электрические порты нисходящего канала GE, фиксированные 10 портов восходящего канала GE, высокий
коммутационная способность и один расширенный слот.
информация о продукте

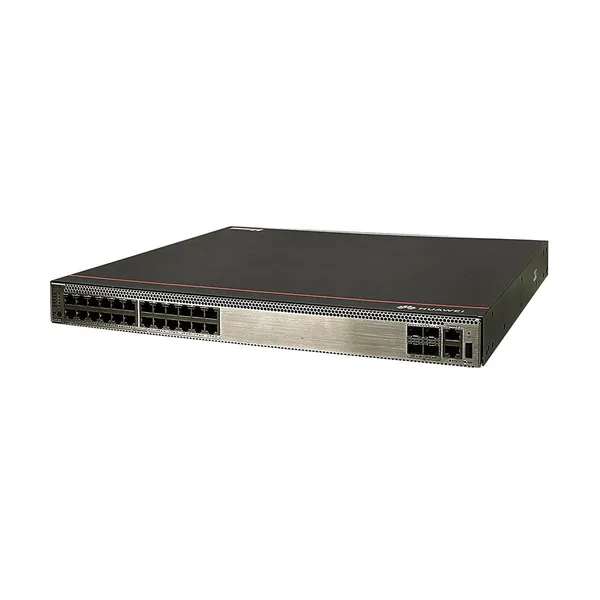

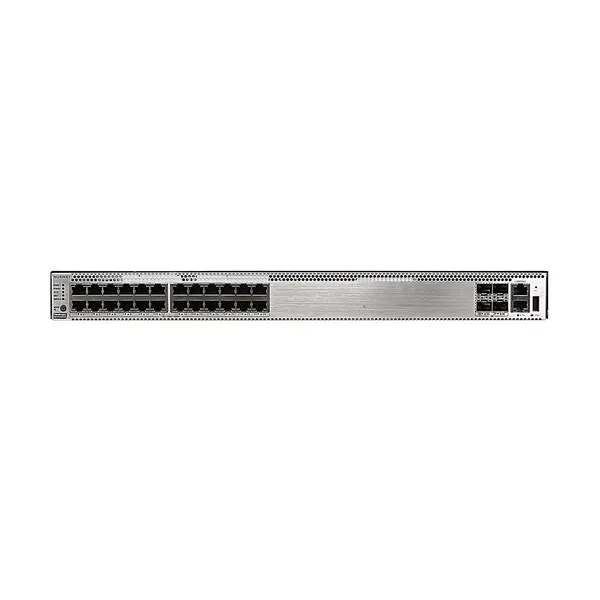

На рис. 1 показан внешний вид S5731S-H24T4XC-A.
1 | Двадцать четыре порта 10/100/1000BASE-T | 2 | Четыре порта 10GE SFP+ Применимые модули и кабели: · Оптический модуль GE · Оптический модуль GE-CWDM · Оптический модуль GE-DWDM · Медный модуль GE (100 м/1000 м, автоматическое определение) · Оптический модуль 10GE SFP+ (OSXD22N00 не поддерживается) · Оптический модуль 10GE-CWDM · Оптический модуль 10GE-DWDM · 1 м, 3 м, 5 м и 10 м SFP+ высокоскоростные медные кабели · Кабели SFP+ AOC длиной 3 м и 10 м · 0,5 м и 1,5 м SFP+, выделенный стек медных кабелей · (используется для стекирования с нулевой конфигурацией) |
3 | Один консольный порт | 4 | Один порт управления ETH |
5 | Один USB-порт | 6 | Одна кнопка PNP УВЕДОМЛЕНИЕ: Для восстановления заводских настроек и сброса переключателя, удерживайте кнопку не менее 6 секунд. Чтобы сбросить переключатель, нажмите кнопку. Сброс переключателя приведет к прерыванию обслуживания. Будьте осторожны при нажатии кнопки PNP. |
7 | Заземляющий винт ПРИМЕЧАНИЕ: Используется с заземляющим кабелем. | 8 | Слот для карты сзади ПРИМЕЧАНИЕ: Применимая карта: · ES5D21X08T00 · ES5D21Q02Q00 · S7X08000 (02312URW) (применимо в V200R019C10 и более поздние версии) · S7X08000 (02312URW-002) (применимо в V200R021C10SPC600 и более поздние версии) · S7Q02001 (02313UBW) (применимо в V200R021C01 и более поздние версии) · S7Q02001 (02313UBW-002) (применимо в V200R021C10SPC600 и более поздние версии) |
9 | Слот модуля вентиляторов 1 ПРИМЕЧАНИЕ: Применимый модуль вентилятора: FAN-023A-B (Коробка вентиляторов (B, боковая вытяжка панели FAN)) | 10 | Слот модуля вентиляторов 2 ПРИМЕЧАНИЕ: Применимый модуль вентилятора: FAN-023A-B (Коробка вентиляторов (B, боковая вытяжка панели FAN)) |
11 | Слот модуля питания 1 ПРИМЕЧАНИЕ: Применимый силовой модуль: · PAC600S12-CB (модуль питания переменного тока 600 Вт) · PAC600S12-EB (модуль питания переменного тока 600 Вт) · PAC600S12-DB (модуль питания переменного тока 600 Вт) (применимо в V200R020C10 и более поздних версиях) · PDC1000S12-DB (модуль питания постоянного тока 1000 Вт) · PAC150S12-R (модуль питания переменного тока 150 Вт) · PDC180S12-CR (модуль питания постоянного тока 180 Вт) (применимо в V200R020C00 и более поздних версиях) | Слот модуля питания 2 ПРИМЕЧАНИЕ: Применимый силовой модуль: · PAC600S12-CB (модуль питания переменного тока 600 Вт) · PAC600S12-EB (модуль питания переменного тока 600 Вт) · PAC600S12-DB (модуль питания переменного тока 600 Вт) (применимо в V200R020C10 и более поздних версиях) · PDC1000S12-DB (модуль питания постоянного тока 1000 Вт) · PAC150S12-R (модуль питания переменного тока 150 Вт) · PDC180S12-CR (модуль питания постоянного тока 180 Вт) (применимо в V200R020C00 и более поздних версиях) |
Применимые модули
В Таблице 2 показаны рекомендуемые модули.
Модель | Описание |
PAC600S12-CB | Модуль питания переменного тока мощностью 600 Вт (сзади наперед, сбоку от панели питания) |
ES5D21Q02Q00 | 2-портовая интерфейсная карта 40GE QSFP+ |
ЭС5Д21С08Т00 | 8-портовая интерфейсная карта 10GE Base-T |
eSFP-GE-SX-MM850 | Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,55 км, LC) |
С-СФП-ГЭ-ЛХ40-СМ1550 | Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) |
SFP-GE-ZBXU1 | Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (передача)/1570 нм (прием), 80 км, LC) |
SFP-GE-LX-SM1490-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC) |
eSFP-GE-ZX100-SM1550 | Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC) |
SFP-GE-ZBXD1 | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (передача)/1490 нм (прием), 80 км, LC) |
LE2MGSC40DE0 | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490,40км, ЛК) |
LE2MGSC40DE0 | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310,40км, ЛК) |
SFP-GE-BXU1-SC | 1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10км, SC) |
SFP-10G-iLR | Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 1,4 км, LC) |
CWDM-SFPGE-1611 | Оптический трансивер CWDM, eSFP, 2,5G, одномодовый модуль (1611 нм, 80 км, LC) |
SFP-10G-УСР | Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) |
OMXD30000 | Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC) |
SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
OSX010000 | Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) |
S5731S-H24T4XC-A Спецификация
Вещь | Описание |
Память (ОЗУ) | 4ГБ |
Вспышка | всего 1 Гб. Чтобы просмотреть доступный объем флэш-памяти, запустите команду отображения версии . |
Среднее время наработки на отказ (MTBF) | 57,73 года |
Среднее время ремонта (MTTR) | два часа |
Доступность | > 0,99999 |
Защита сервисного порта от перенапряжения | Общий режим: ±6 кВ |
Защита от перенапряжения источника питания | · Использование модулей питания переменного тока: ±6 кВ в дифференциальном режиме, ±6 кВ в обычном режиме · При использовании модулей питания постоянного тока: ±2 кВ в дифференциальном режиме, ±4 кВ в обычном режиме |
Размеры (В х Ш х Г) | · Основные размеры (исключая части, выступающие из корпуса): · 43,6 мм х 442,0 мм х 420,0 мм (1,72 дюйма x 17,4 дюйма x 16,5 дюйма) · Максимальные размеры (глубина – расстояние от порты на передней панели к ручке на задней панели): 43,6 мм х 442,0 мм х 448,0 мм (1,72 дюйма x 17,4 дюйма x 17,7 дюйма) |
Вес (с упаковкой) | 9,35 кг (20,61 фунта) |
Порты стека | Порты 10GE SFP+ на передней панели или порты на задней плате |
РТК | Поддерживается |
RPS | Не поддерживается |
PoE | Не поддерживается |
Диапазон номинального напряжения | · Вход переменного тока: от 100 В до 240 В переменного тока, 50/60 Гц · Вход высокого напряжения постоянного тока: 240 В постоянного тока · Вход постоянного тока: от -48 В до -60 В постоянного тока |
Диапазон максимального напряжения | · Вход переменного тока: от 90 В переменного тока до 290 В переменного тока, от 45 Гц до 65 Гц · Вход высокого напряжения постоянного тока: от 190 В до 290 В постоянного тока · Вход постоянного тока: от -38,4 В до -72 В постоянного тока |
Максимальная потребляемая мощность (100% пропускная способность, полная скорость вентиляторов) | 114 Вт |
Типичное энергопотребление (30% нагрузки трафика, проверено по стандарту АТИС) | 88 Вт |
Рабочая Температура | от -5°C до +45°C (от 23°F до 113°F) на высоте 0-1800 м над уровнем моря (0-5906 футов) ПРИМЕЧАНИЕ: Когда высота 1800-5000 м (5906-16404 футов), самая высокая рабочая температура снижается на 1°C (1,8°F) каждый раз, когда высота увеличивается на 220 м (722 фута). Переключатель не может быть запущен, когда температура окружающей среды ниже 0°C (32°F). |
Температура хранения | от -40°C до +70°C (от -40°F до +158°F) |
Шум при нормальной температуре (27°C, звуковая мощность) | < 57,5 дБ(А) |
Относительная влажность | от 5% до 95%, без конденсации |
Рабочая высота | 0-5000 м (0-16404 футов) |
Сертификация | · Сертификация ЭМС · Сертификация безопасности · Сертификация производства |
Номер части | 02352YRG 02352YRG-001 02352YRG-003 |
