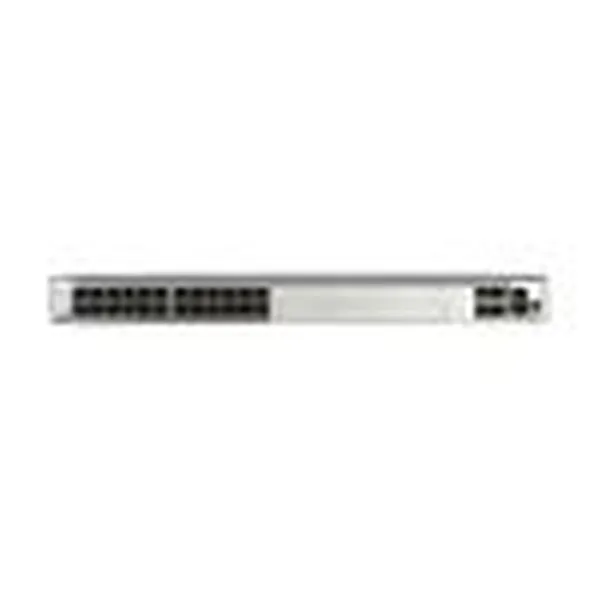

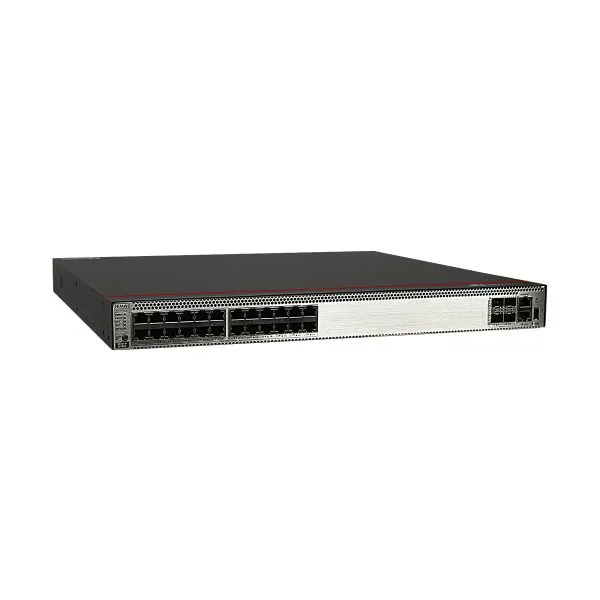

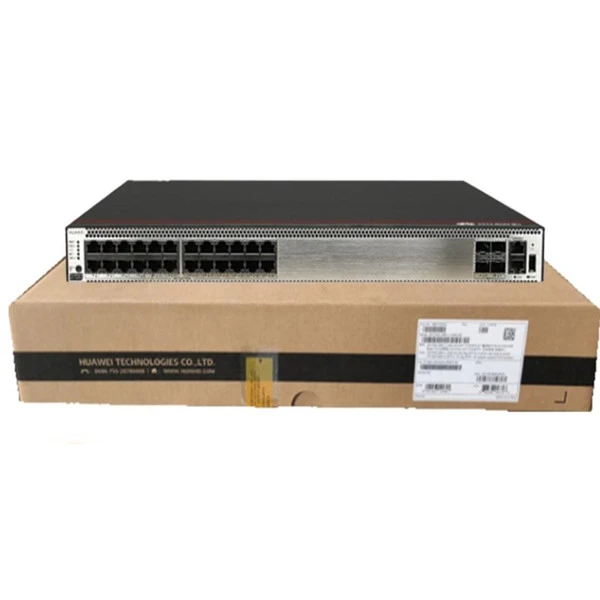

s5731-h24t4xc

1

Двадцать четыре порта 10/100/1000BASE-T

2

Четыре порта 10GE SFP+

Применимые модули и кабели:

· Оптический модуль GE

· Оптический модуль GE-CWDM

· Оптический модуль GE-DWDM

· Медный модуль GE

            (100 м/1000 м, автоматическое определение)

· Оптический модуль 10GE SFP+

            (OSXD22N00 не поддерживается)

· Оптический модуль 10GE-CWDM

· Оптический модуль 10GE-DWDM

· 1 м, 3 м, 5 м и 10 м

Высокоскоростные медные кабели SFP+

· Кабели SFP+ AOC длиной 3 м и 10 м

· 0,5 м и 1,5 м выделенных медных кабелей SFP+ для стека

· (используется для стекирования с нулевой конфигурацией)

3

Один консольный порт

4

Один порт управления ETH

5

Один USB-порт

6

Одна кнопка PNP

УВЕДОМЛЕНИЕ:

Для восстановления заводских настроек и сброса переключателя,

удерживайте кнопку не менее 6 секунд.

Чтобы сбросить переключатель, нажмите кнопку.

Сброс переключателя приведет к прерыванию обслуживания.

Будьте осторожны при нажатии кнопки PNP.

7

Заземляющий винт

ПРИМЕЧАНИЕ:

Используется с заземляющим кабелем.

8

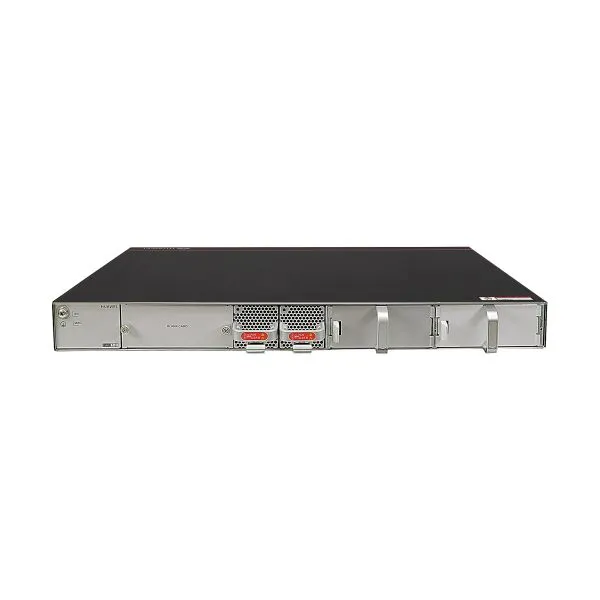

Слот для карты сзади

ПРИМЕЧАНИЕ:

Применимая карта:

· ES5D21X08T00

· ES5D21Q02Q00

· S7X08000

(применимо в V200R019C10 и более поздних версиях)

9

Слот модуля вентиляторов 1

ПРИМЕЧАНИЕ:

Применимый модуль вентилятора:

 Модуль вентилятора FAN-023A-B

10

Слот модуля вентиляторов 2

ПРИМЕЧАНИЕ:

Применимый модуль вентилятора: Модуль вентилятора FAN-023A-B

11

Слот модуля питания 1

ПРИМЕЧАНИЕ:

Применимый силовой модуль:

· Модуль питания переменного тока мощностью 600 Вт (PAC600S12-CB)

· Модуль питания постоянного тока мощностью 1000 Вт (PDC1000S12-DB)

· Модуль питания переменного тока мощностью 150 Вт (PAC150S12-R)

· Модуль питания постоянного тока мощностью 180 Вт (PDC180S12-CR)

· (применимо в V200R020C00 и более поздних версиях)

12

Слот модуля питания 2

ПРИМЕЧАНИЕ:

Применимый силовой модуль:

· Модуль питания переменного тока мощностью 600 Вт (PAC600S12-CB)

· Модуль питания постоянного тока мощностью 1000 Вт (PDC1000S12-DB)

· Модуль питания переменного тока мощностью 150 Вт (PAC150S12-R)

· Модуль питания постоянного тока мощностью 180 Вт (PDC180S12-CR)

· (применимо в V200R020C00 и более поздних версиях)

Модель

Описание

PAC600S12-CB

Модуль питания переменного тока мощностью 600 Вт (сзади наперед, боковая вытяжка панели питания)

eSFP-GE-SX-MM850

Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,55 км, LC)

С-СФП-ГЭ-ЛХ40-СМ1550

Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)

СФП-ГЭ-ЛС-СМ1310

Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)

С-СФП-ГЭ-ЛХ40-СМ1310

Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)

С-СФП-ГЭ-ЛХ80-СМ1550

Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC)

SFP-GE-ZBXU1

Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx)/1570 нм (Rx),

80 км, ЛК)

SFP-GE-LX-SM1490-BIDI

Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC)

SFP-GE-ZBXD1

Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx)/1490 нм (Rx),

80 км, ЛК)

eSFP-GE-ZX100-SM1550

Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC)

LE2MGSC40DE0

Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC)

СФП-ГЭ-ЛС-СМ1310-БИДИ

Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC)

LE2MGSC40DE0

Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC)

SFP-GE-BXU1-SC

1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm,

10 км, СК)

Спецификация S5731-H24T4XC

Фиксированный порт

24 порта 10/100/1000Base-T, 4 порта 10GE SFP+

Размеры (В х Ш х Г)

43,6 мм х 442 мм х 420 мм

Высота шасси

1 ед.

Вес шасси

(включая упаковку)

8,4 кг

Расширенный слот

Один расширенный слот, поддержка 2 x 40GE,

8 карт 10GE Base-T, 2 карты 25GE SFP28 или 8 карт 10GE SFP+

Тип источника питания



• 600 Вт переменного тока (подключаемый)

• 150 Вт переменного тока (подключаемый)

• 1000 Вт постоянного тока (подключаемый)

Диапазон номинального напряжения



• Вход переменного тока (600 Вт переменного тока): от 100 до 240 В переменного тока, 50/60 Гц.

• Вход переменного тока (150 Вт переменного тока): от 100 до 240 В переменного тока, 50/60 Гц.

• Вход постоянного тока (1000 Вт постоянного тока): от -48 В до -60 В постоянного тока

Диапазон максимального напряжения

• Вход переменного тока (150 Вт переменного тока): от 90 В переменного тока до 264 В переменного тока, от 47 Гц до 63 Гц.

• Вход переменного тока (600 Вт переменного тока): от 90 до 290 В переменного тока, от 45 до 65 Гц.

• Вход постоянного тока высокого напряжения (600 Вт переменного тока): от 190 В до 290 В постоянного тока.

(соответствует сертификации высокого напряжения постоянного тока 240 В)

• Вход постоянного тока (1000 Вт постоянного тока): от -38,4 В до -72 В постоянного тока

Максимальная потребляемая мощность

114 Вт

Шум

• При нормальной температуре (звуковая мощность): 57,5 ​​дБ (A)

• При высокой температуре (звуковая мощность): 70,9 дБ (A)

• При нормальной температуре (звуковое давление): 47,5 дБ (A)

Рабочая Температура

• Высота над уровнем моря 0–1800 м: от -5°C до 45°C

• Высота над уровнем моря 1800-5000 м: рабочая температура снижается

   на 1ºC каждый раз, когда высота увеличивается на 220 м.

Температура хранения

от -40°C до +70°C

Относительная влажность

от 5% до 95% (без конденсации)

Спецификация защиты от перенапряжения

(служебный порт)

Общий режим: ±6 кВ

Спецификация защиты от перенапряжения

 (порт питания)

• Порт питания переменного тока: ±6 кВ в дифференциальном режиме, ±6 кВ в синфазном режиме

• Порт питания постоянного тока: ±2 кВ в дифференциальном режиме, ±4 кВ в синфазном режиме

Рассеивание тепла

Отвод тепла воздушным охлаждением, интеллектуальная регулировка скорости и подключаемые вентиляторы

Возможности сервиса

Таблица MAC-адресов

Соответствие стандартам IEEE 802.1d

288 000 записей MAC-адресов

Изучение и устаревание MAC-адресов

Записи статических, динамических и черных MAC-адресов

Фильтрация пакетов на основе исходных MAC-адресов

ВЛАН

4094 виртуальных локальных сети

Гостевая VLAN и голосовая VLAN

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик,

и порты

Сопоставление VLAN

Беспроводная связь

контроль доступа к точке доступа, управление доменом точки доступа,

и управление шаблонами конфигурации AP

Управление радио, унифицированная статическая конфигурация,

и динамическое централизованное управление

Основные услуги WLAN, QoS, безопасность и управление пользователями

CAPWAP, расположение тегов/терминалов и анализ спектра

Защита петли Ethernet

Кольцевая топология RRPP и мультиэкземпляр RRPP

Топология дерева Smart Link и мультиэкземпляр Smart Link,

обеспечение защиты на миллисекундном уровне

переключение

Сентябрь

ERPS (G.8032)

BFD для OSPF, BFD для IS-IS, BFD для VRRP и BFD для PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)

Защита BPDU, защита от корней и защита от петель

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-ТЕ

Качество обслуживания MPLS

IP-маршрутизация

Статические маршруты, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP,

BGP4+, ECMP,

политика маршрутизации

До 512 тыс. записей FIBv4

До 64 тыс. записей FIBv6

Совместимость

Связующее дерево на основе VLAN (VBST), работающее с PVST, PVST+ и RPVST

Протокол согласования канального типа (LNP), аналогичный DTP.

Протокол центрального управления VLAN (VCMP), аналогичный VTP.

Возможности IPv6

До 64 тыс. записей ND

ПМТУ

IPv6 Ping, IPv6 Tracert и IPv6 Telnet

ACL на основе исходных IPv6-адресов, целевых IPv6-адресов,

Порты уровня 4 или типы протоколов

Отслеживание обнаружения прослушивателя многоадресной рассылки (MLDv1/v2)

Адреса IPv6, настроенные для подинтерфейсов, VRRP6, DHCPv6 и L3VPN

Мультикаст

Отслеживание IGMP v1/v2/v3 и быстрый выход IGMP

Многоадресная переадресация в VLAN и многоадресная репликация между VLAN

Балансировка многоадресной нагрузки между портами-членами транка

Контролируемая многоадресная рассылка

Статистика многоадресного трафика на основе портов

IGMP v1/v2/v3, PIM-SM, PIM-DM и PIM-SSM

MSDP

МВПН

QoS/ACL

Ограничение скорости во входящем и исходящем направлениях порта

Перенаправление пакетов

Контроль трафика на основе портов и двухскоростной трехцветный CAR

Восемь очередей на порт

Алгоритмы планирования очереди DRR, SP и DRR+SP

WRED

Перемаркировка полей 802.1p и DSCP пакетов

Фильтрация пакетов на уровне 2–4, отфильтровывание недопустимых кадров на основе

исходный MAC-адрес, пункт назначения

MAC-адрес, IP-адрес источника, IP-адрес назначения, номер порта TCP/UDP,

тип протокола и идентификатор VLAN

Ограничение скорости на основе очереди и формирование портов

Безопасность

Иерархическое управление пользователями и защита паролем

Защита от DoS-атак, защита от ARP-атак и защита от ICMP-атак

Привязка IP-адреса, MAC-адреса, номера порта и VLAN ID

Изоляция портов, безопасность портов и липкий MAC-адрес

Принудительная переадресация MAC (MFF)

Записи MAC-адресов Blackhole

Ограничение на количество изученных MAC-адресов

Аутентификация IEEE 802.1x и ограничение количества пользователей на порту

Аутентификация AAA, аутентификация RADIUS и аутентификация HWTACACS

НАК

SSH версии 2.0

HTTPS

Защита процессора

Черный список и белый список

Отслеживание источника атаки и наказание за пакеты IPv6, такие как ND, DHCPv6,

и MLD-пакеты

Безопасная загрузка

IPSec

MACSec-256

ЭКА

Обман

Надежность

ЛАКП

электронная магистраль

Ethernet OAM (IEEE 802.3ah и IEEE 802.1ag)

МСЭ-Y.1731

DLDP

LLDP

BFD для BGP, BFD для IS-IS, BFD для OSPF, BFD для статического маршрута

ВКСЛАН*

Шлюзы VXLAN L2 и L3

Централизованный и распределенный шлюз

BGP-EVPN

Настраивается через протокол NETCONF

Супер виртуальная ткань (SVF)

Работа в качестве родителя SVF для вертикальной виртуализации коммутаторов нисходящей линии связи

и точки доступа как одно устройство для управления.

Поддерживается двухуровневая клиентская архитектура.

Отслеживание IGMP может быть включено на коммутаторах доступа (AS)

и можно настроить максимальное количество пользователей доступа к порту.

AS можно настроить независимо. Услуги, которые не поддерживаются

по шаблонам можно настроить на родителя.

Сторонние устройства разрешены между родительским SVF и клиентами.

Работа в качестве клиента SVF, поддерживающего автоматическую настройку и не требующего настройки.

iPCA

Прямая окраска служебных пакетов для сбора статистики в режиме реального времени.

количество потерянных пакетов и коэффициент потери пакетов

Сбор статистики по количеству потерянных пакетов и потере пакетов

соотношение на уровне сети и устройства

ТВАМП

Измерение производительности двустороннего IP-канала

Измерение двусторонней задержки пакетов, скорости потери односторонних пакетов,

и односторонний джиттер пакетов

Управление и обслуживание

iStack, до 9 коммутаторов в стеке

SNMP v1/v2c/v3

РМОН

Интеллектуальное управление приложениями (SAC)

Веб-NMS

Системные журналы и тревоги разных уровней

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Нетстрим

Интеллектуальная эксплуатация и техническое обслуживание

*Коммутаторам серии CloudEngine S5731-H требуется лицензия VXLAN или расширенный пакет программного обеспечения N1 для

  поддерживают функцию VXLAN.
