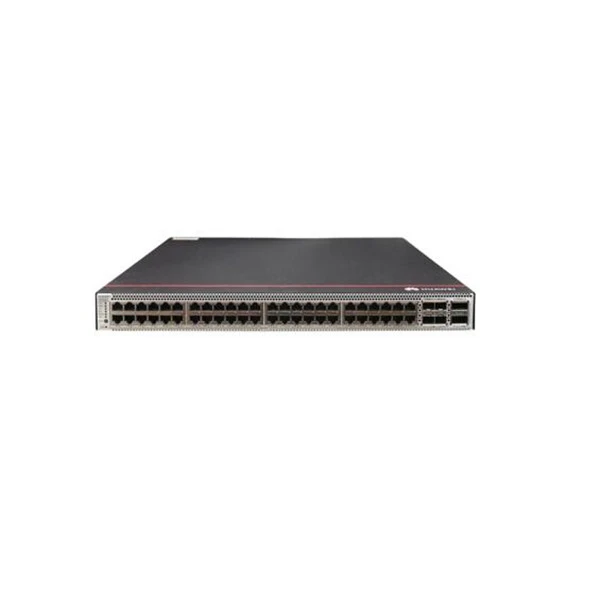

s5732-h48um2cc

1

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica e redefinir o interruptor,

mantenha o botão pressionado por pelo menos 6 segundos.

Para redefinir o interruptor, pressione o botão.

Reiniciar o interruptor causará interrupção do serviço.

Tenha cuidado ao pressionar o botão PNP.

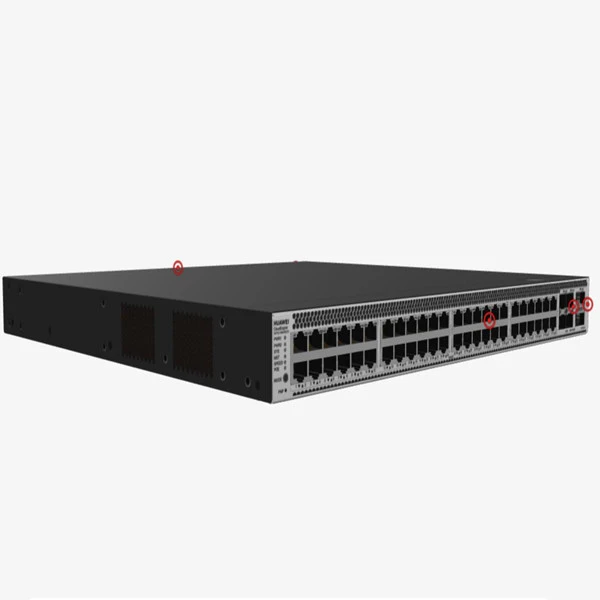

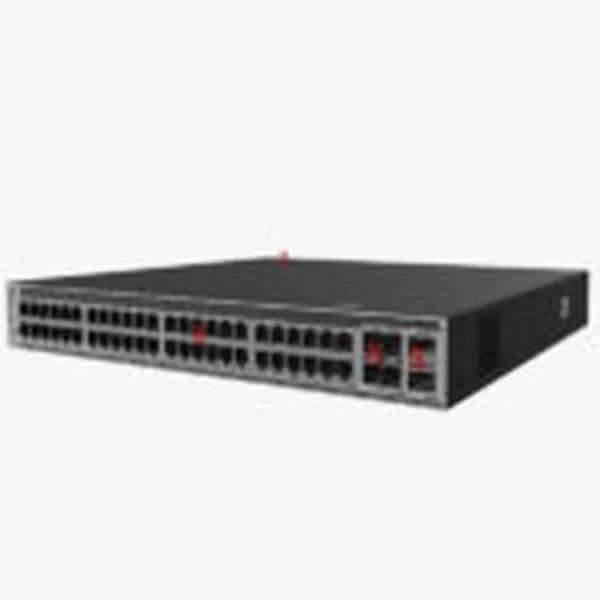

2

Quarenta e oito 100M/1000M/2,5GE/5GE/10GE

Portas BASE-T PoE++ (portas multi-GE)

3

Quatro portas ópticas 1GE/10GE/25GE SFP28

Módulos e cabos aplicáveis:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

          (100M/1000M de detecção automática)

· Módulo óptico 10GE SFP+

         (OSXD22N00 não suportado)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

· Módulo óptico 25GE SFP28

· 1 m, 3 m, 5 m e 10 m SFP+

          cabos de cobre de alta velocidade

· Cabos SFP+ AOC de 3 m e 10 m

· 1m, 3m e 5m SFP28

          cabos de cobre de alta velocidade

· 3 m, 5 m, 7 m e 10 m SFP

          28 cabos AOC

4

Duas portas ópticas 40GE/100GE QSFP28

Módulos e cabos aplicáveis:

· Módulo óptico QSFP+

· Módulo óptico QSFP28

· 1m, 3m e 5m QSFP+

          cabos de cobre de alta velocidade

· Cabo QSFP+ AOC de 10 m

· 1 m, 3 m e 5 m QSFP28

         cabos de cobre de alta velocidade

· Cabo QSFP28 AOC de 10 m

· Cabo de pilha dedicado QSFP28 de 2 m

  (compatível com V200R020C10 e versões posteriores)

NOTA:

Você pode executar o  set device port-config-mode enable

comando para alterar o modo de trabalho do SFP28 e

Portas ópticas QSFP28. Por padrão, o modo de trabalho de

As portas ópticas SFP28 e QSFP28 são

 " 4 x 25GE + 2 x 40GE " Se alguma porta óptica QSFP28 estiver

configurado para trabalhar a 100 Gbit/s ou dividido em quatro 25GE

 portas, as quatro portas ópticas SFP28 ficam indisponíveis

5

Parafuso de aterramento

NOTA:

É usado com um cabo terra.

6

Uma porta USB

7

Uma porta de console

8

Uma porta de gerenciamento ETH

9

Slot de cartão traseiro

NOTA:

Cartão aplicável:

· S7X08000

· S7Y08000

10

Slot 1 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B

(Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

11

Slot 2 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B

(Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

12

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

· PAC1000S56-CB

        (02312KND:

        Módulo de alimentação CA PoE de 1000 W)

· PAC1000S56-CB

        (02312KND-001:

        Módulo de alimentação CA PoE de 1000 W)

· PAC1000S56-DB

        (Módulo de alimentação CA PoE de 1000 W)

       (aplicável em V200R020C10

        e versões posteriores)

· PDC1000S56-CB

       (Módulo de alimentação DC PoE de 1000 W)

       (aplicável em V200R021C00

        e versões posteriores)

· PAC600S56-CB

     (Módulo de alimentação de 600 W CA e 240 V CC

     (De trás para a frente, escape lateral do painel de alimentação))

     (aplicável em V200R021C10

      e versões posteriores)

13

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

· PAC1000S56-CB

        (02312KND:

        Módulo de alimentação CA PoE de 1000 W)

· PAC1000S56-CB

        (02312KND-001:

        Módulo de alimentação CA PoE de 1000 W)

· PAC1000S56-DB

        (Módulo de alimentação CA PoE de 1000 W)

       (aplicável em V200R020C10

        e versões posteriores)

· PDC1000S56-CB

       (Módulo de alimentação DC PoE de 1000 W)

       (aplicável em V200R021C00

        e versões posteriores)

· PAC600S56-CB

     (Módulo de alimentação de 600 W CA e 240 V CC

     (De trás para a frente, escape lateral do painel de alimentação))

     (aplicável em V200R021C10

      e versões posteriores)

Item

Descrição

Memória (RAM)

4GB

Instantâneo

 2 GB no total. Para ver o tamanho da memória flash disponível,

 execute o   comando exibir versão .

Tempo médio entre falhas (MTBF)

32,38 anos

Tempo médio de reparo (MTTR)

2 horas

Disponibilidade

> 0,99999

Proteção contra sobretensão da porta de serviço

Modo comum: ±6 kV

Proteção contra surtos de alimentação

· Usando módulos de energia AC: ±6 kV no modo diferencial,

       ±6 kV em modo comum

· Usando módulos de energia DC: ±2 kV no modo diferencial,

       ±4 kV em modo comum

Dimensões (A x L x P)

· Dimensões básicas

      (excluindo as partes salientes do corpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pol. x 17,4 pol. x 16,5 pol.)

· Dimensões máximas (a profundidade é a distância de

       portas no painel frontal para a alça no painel traseiro):

       43,6 mm x 442,0 mm x 446,0 mm

      (1,72 pol. x 17,4 pol. x 17,6 pol.)

Peso (incluindo embalagem)

Sem módulos de alimentação: 8,4 kg (18,52 lb)

Incluindo um módulo de alimentação: 9,5 kg (20,94 lb)

Portas de empilhamento

Quaisquer portas elétricas Ethernet (10GE), portas ópticas no

painel frontal (25GE/40GE/100GE) ou portas ópticas no

cartão (10GE/25GE)

RTC

Suportado

RPS

Não suportado

PoE

Suportado

Faixa de tensão nominal

· Entrada CA: 100 V CA a 130 V CA,

            200 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alta tensão: 240 V CC

· Entrada DC: -48 V DC a -60 V DC

Faixa de tensão máxima

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada CC de alta tensão: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energia

(taxa de transferência de 100%, velocidade total dos ventiladores)

· Não disponibiliza a função PoE: 285 W (sem placa)

· Cargas 100% PoE: 1933 W (PoE: 1440 W, sem placa)

Consumo de energia típico

(30% da carga de tráfego, testado de acordo com ATIS

padrão)

     215 W (sem cartão)

Temperatura de operação

-5°C a +45°C (23°F a 113°F) a uma altitude de 0-1800 m

(0-5906 pés)

NOTA:

Quando a altitude é de 1800-5000 m (5906-16404 pés), a maior

a temperatura operacional diminui em 1°C (1,8°F) toda vez que o

a altitude aumenta em 220 m (722 pés).

O interruptor não pode ser iniciado quando a temperatura ambiente é

abaixo de 0°C (32°F).

A temperatura de operação do interruptor é de -5°C a 40°C

(23°F a 104°F) quando usa o módulo óptico QSFP-100G-ER4.

Temperatura de armazenamento

-40°C a +70°C (-40°F a +158°F)

Ruído sob temperatura normal

(27°C, potência sonora)

< 59,2 dB(A)

Humidade relativa

5% a 95%, sem condensação

Altitude de Operação

0-5000 m (0-16404 pés)

Certificação

· Certificação EMC

· Certificação de segurança

· Certificação de fabricação

Número da peça

02353HUB

02353HUB-002

02353HUB-003

02353SJT

02353SJT-001

02353SJT-003

02353SJT-004

02353SJT-010

02353SJT-011

02353SJT-013

02353SJT-014

02353SJT-015

02353SJT-016

02353SJT-018

02353SJT-019
