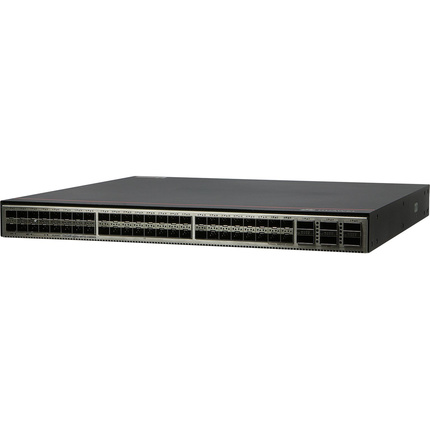

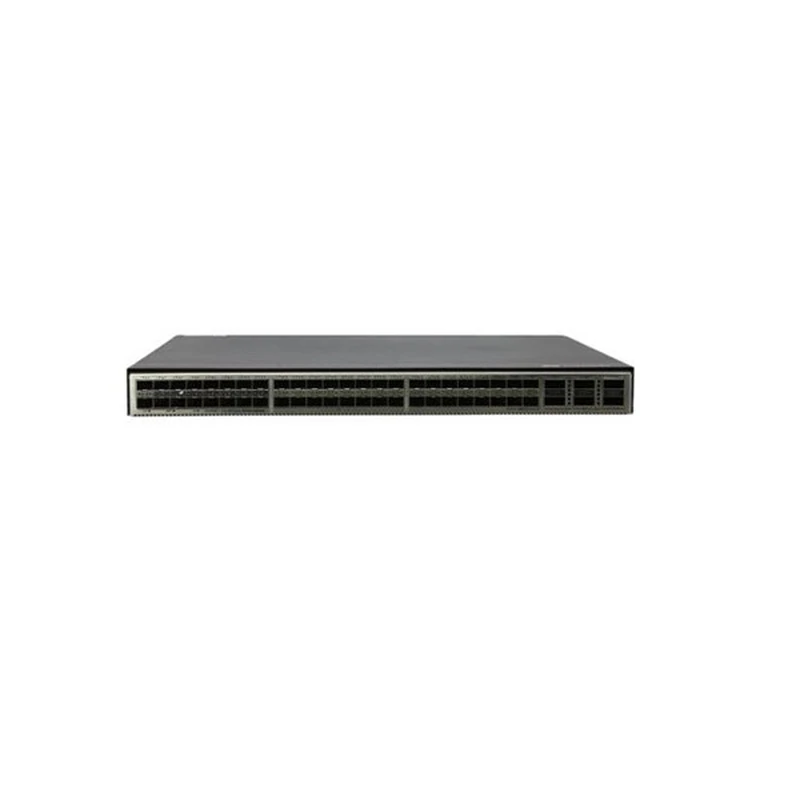

Quarenta e quatro portas 1000BASE-X

Módulos aplicáveis:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

       (funciona a 10 Mbit/s, 100 Mbit/s ou 1000 Mbit/s)

2

Quatro portas 10GE SFP+

Módulos e cabos aplicáveis:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

          (100M/1000M de detecção automática)

· Módulo óptico 10GE SFP+

        (OSXD22N00 não suportado)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

· 1 m, 3 m, 5 m e 10 m SFP+

        cabos de cobre de alta velocidade

· Cabos SFP+ AOC de 3 m e 10 m

3

Seis portas ópticas 40GE/100GE QSFP+

Módulos e cabos aplicáveis:

· Módulo óptico QSFP+

· 1m, 3m e 5m QSFP+ a QSFP+

           cabos de cobre de alta velocidade

· Cabo QSFP+ para QSFP+ AOC de 10 m

· Módulo óptico QSFP28

           (suportado em V200R020C00 e

           versões posteriores, com uma licença carregada)

· 1m QSFP28 a QSFP28

          cabo de cobre de alta velocidade

         (suportado em V200R020C00 e

          versões posteriores, com uma licença carregada)

· Cabo AOC QSFP28 a QSFP28 de 10 m

         (suportado em V200R020C00

          e versões posteriores, com uma licença carregada)

· Cabo de pilha dedicado QSFP28 de 2 m

        (suportado em

    V200R020C10 e versões posteriores)

NOTA:

Uma porta óptica QSFP+ não pode ser dividida em quatro

 portas 10GE, independentemente de a porta

usa um módulo QSFP28 ou QSFP+óptico.

Por padrão, uma porta óptica QSFP+ é uma porta 40GE.

Em V200R020C00 e versões posteriores, uma licença

pode ser carregado para aumentar a taxa de porta para 100

Gbit/s. Depois que a licença for ativada, execute o

atribua o comando 100GE do tipo de porta e reinicie

 o switch para configurar a porta como uma porta 100GE.

4

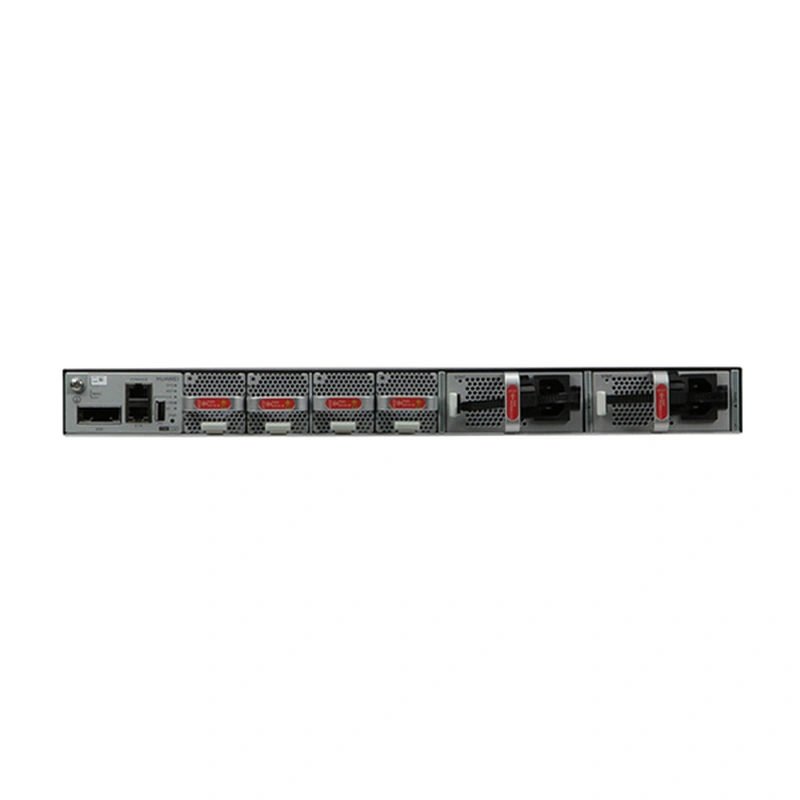

Parafuso de aterramento

NOTA:

É usado com um cabo terra.

5

slot para cartão SSD

NOTA:

Este slot é reservado para uso futuro.

6

Uma porta de console

7

Uma porta de gerenciamento ETH

8

Uma porta USB

9

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica e redefinir o interruptor,

mantenha o botão pressionado por pelo menos 6 segundos.

Para redefinir o interruptor, pressione o botão.

Reiniciar o interruptor causará interrupção do serviço.

Tenha cuidado ao pressionar o botão PNP.

10

Slot 1 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B

(Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

11

Slot 2 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

12

Slot do módulo do ventilador 3

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B

(Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

13

Slot 4 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

FAN-031A-B (Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

14

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

· PAC600S12-CB

       (Módulo de alimentação CA de 600 W)

· PAC600S12-EB

       (Módulo de alimentação CA de 600 W)

· PAC600S12-DB

       (Módulo de alimentação CA de 600 W)

           (aplicável em V200R020C10

            e versões posteriores)

· PDC1000S12-DB

       (Módulo de alimentação CC de 1000 W)

15

Slot do módulo de alimentação 2

NOTA:

Módulo de alimentação aplicável:

· PAC600S12-CB (módulo de alimentação CA de 600 W)

· PAC600S12-EB (módulo de alimentação CA de 600 W)

· PAC600S12-DB (módulo de alimentação CA de 600 W)

         (aplicável em V200R020C10 e versões posteriores)

· PDC1000S12-DB (módulo de alimentação CC de 1000 W)

Modelo

Descrição

PAC600S12-CB

Módulo de alimentação CA de 600 W (de trás para a frente, exaustão lateral do painel de alimentação)

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 40 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 10 km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 40 km, LC)

S-SFP-GE-LH80-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 80 km, LC)

SFP-GE-ZBXU1

Transceptor óptico, eSFP, GE, BiDi Módulo de modo único

(1490nm(Tx)/1570nm(Rx),80km,LC)

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310, 10 km, LC)

eSFP-GE-ZX100-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 100 km, LC)

SFP-GE-ZBXD1

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único

(1570nm(Tx)/1490nm(Rx),80km,LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490,40km,LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310,40km,LC)

SFP-GE-LX-SM1310-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490, 10 km, LC)

SFP-GE-BXU1-SC

1000Base,transceptor óptico BIDI,SFP,GE,módulo monomodo

(TX1490nm/RX1310nm,10km,SC)

Item

Descrição

Memória (RAM)

4GB

Instantâneo

 2 GB no total. Para ver o tamanho da memória flash disponível,

 execute o   comando exibir versão .

Tempo médio entre falhas (MTBF)

56,87 anos

Tempo médio de reparo (MTTR)

2 horas

Disponibilidade

> 0,99999

Proteção contra sobretensão da porta de serviço

N / D

Proteção contra surtos de alimentação

· Usando módulos de energia AC: ±6 kV no modo diferencial,

       ±6 kV em modo comum

· Usando módulos de energia DC: ±2 kV no modo diferencial,

       ±4 kV em modo comum

Dimensões (A x L x P)

· Dimensões básicas

      (excluindo as partes salientes do corpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pol. x 17,4 pol. x 16,5 pol.)

· Dimensões máximas (a profundidade é a distância de

       portas no painel frontal para a alça no painel traseiro):

       43,6 mm x 442,0 mm x 446,0 mm

      (1,72 pol. x 17,4 pol. x 17,6 pol.)

Peso (com embalagem)

9,2 kg (20,28 libras)

Portas de empilhamento

Qualquer porta QSFP+

RTC

Suportado

RPS

Não suportado

PoE

Não suportado

Faixa de tensão nominal

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alta tensão: 240 V CC

· Entrada DC: -48 V DC a -60 V DC

Faixa de tensão máxima

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada CC de alta tensão: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energia

(taxa de transferência de 100%, velocidade total dos ventiladores)

255 W

Consumo de energia típico

(30% da carga de tráfego, testado de acordo com

 padrão ATIS)

     142 W

Temperatura de operação

-5°C a +45°C (23°F a 113°F) a uma altitude de 0-1800 m

(0-5906 pés)

NOTA:

Quando a altitude é de 1800-5000 m (5906-16404 pés), a maior

a temperatura operacional diminui em 1°C (1,8°F) toda vez que o

a altitude aumenta em 220 m (722 pés).

O interruptor não pode ser iniciado quando a temperatura ambiente é

abaixo de 0°C (32°F).

A temperatura de operação do interruptor é de -5°C a 40°C

(23°F a 104°F) quando usa o módulo óptico QSFP-100G-ER4.

Temperatura de armazenamento

-40°C a +70°C (-40°F a +158°F)

Ruído sob temperatura normal

(27°C, potência sonora)

< 65 dB(A)

Humidade relativa

5% a 95%, sem condensação

Altitude de Operação

0-5000 m (0-16404 pés)

Certificação

· Certificação EMC

· Certificação de segurança

· Certificação de fabricação

Número da peça

02353AJU

02353AJU-001

02353AJU-003

02353AJU-004
