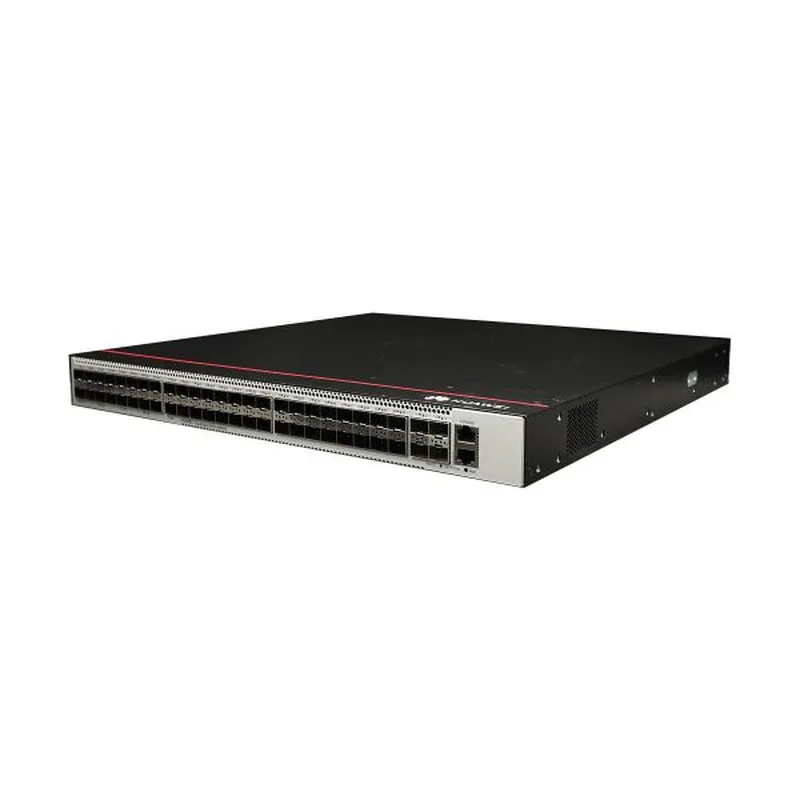

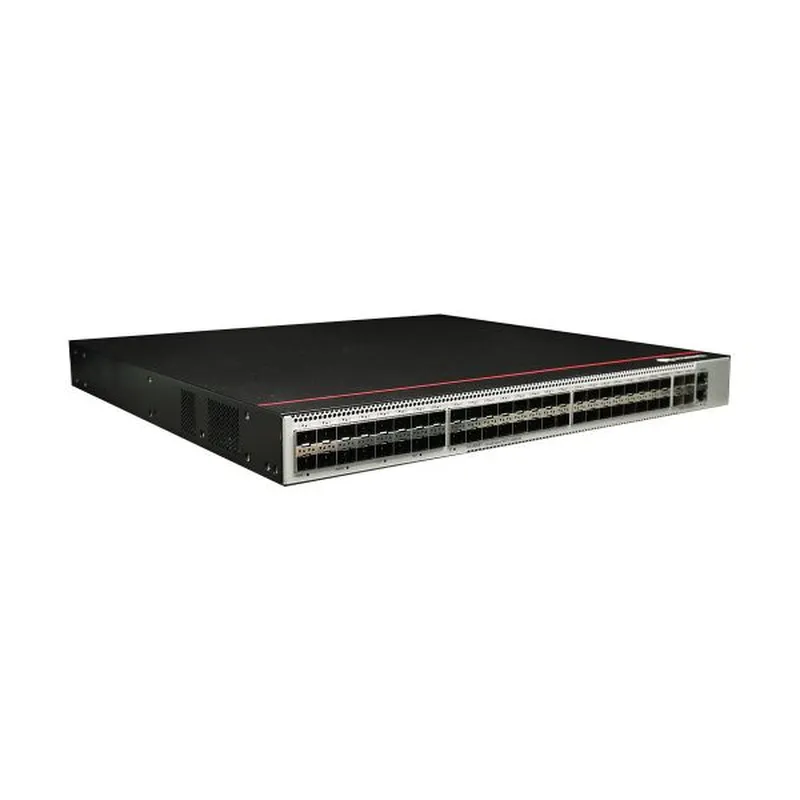

s5731-s48s4x

1

Quarenta e oito portas 100/1000BASE-X

2

Quatro portas 10GE SFP+

3

Uma porta de console

4

Uma porta de gerenciamento ETH

5

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica e redefinir o interruptor,

mantenha o botão pressionado por pelo menos 6 segundos.

Para redefinir o interruptor, pressione o botão.

Reiniciar o interruptor causará interrupção do serviço.

Tenha cuidado ao pressionar o botão PNP.

6

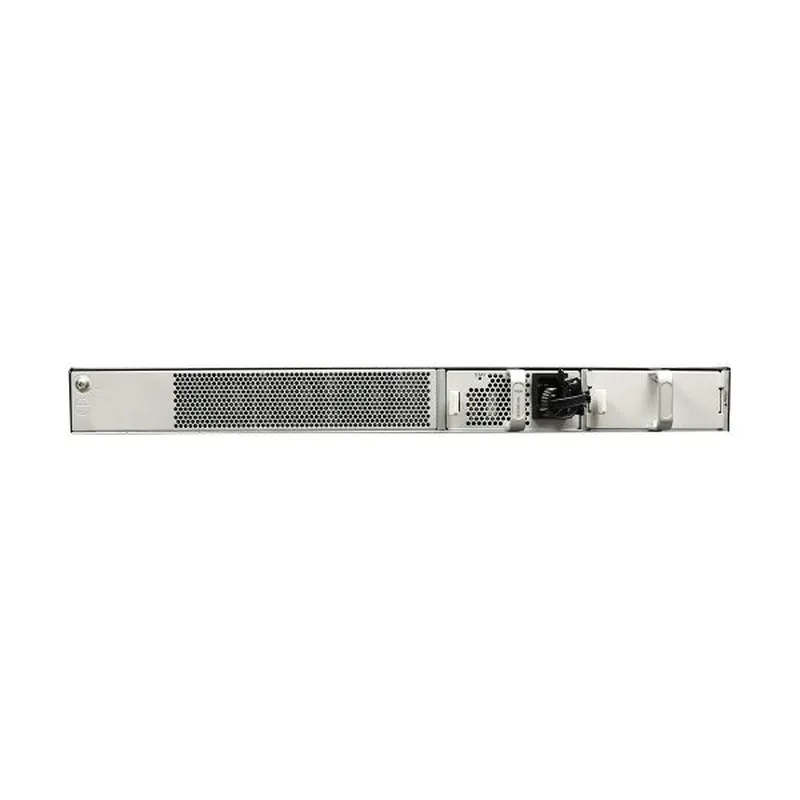

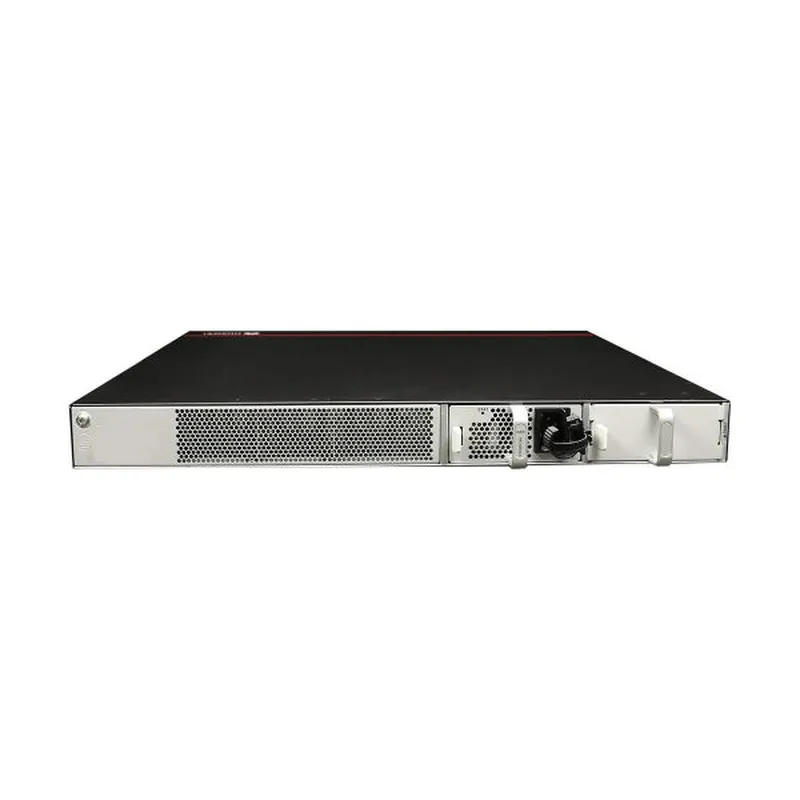

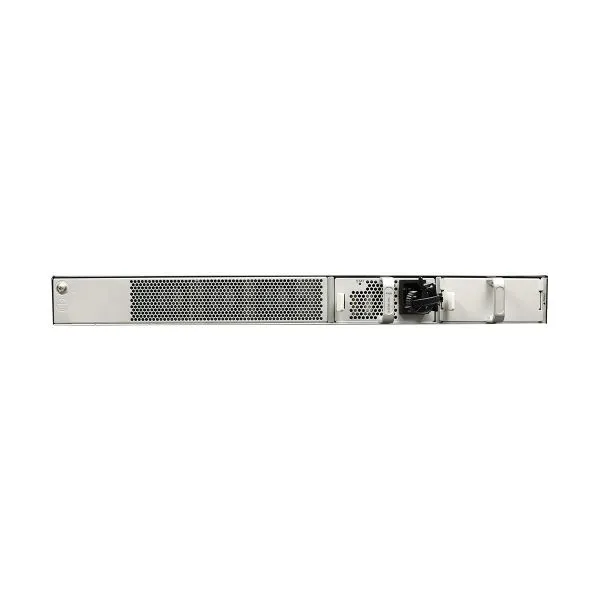

Parafuso de aterramento

NOTA:

É usado com um cabo terra.

7

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

 PAC150S12-R (módulo de alimentação CA de 150 W)

 PDC180S12-CR (módulo de alimentação CC de 180 W)

 PAC600S12-CB (módulo de alimentação CA de 600 W)

 PAC600S12-DB (módulo de alimentação CA de 600 W)

 PAC600S12-EB (módulo de alimentação CA de 600 W)

8

Slot do módulo de alimentação 2

NOTA:

Módulo de alimentação aplicável:

 PAC150S12-R (módulo de alimentação CA de 150 W)

 PDC180S12-CR (módulo de alimentação CC de 180 W)

 PAC600S12-CB (módulo de alimentação CA de 600 W)

 PAC600S12-DB (módulo de alimentação CA de 600 W)

 PAC600S12-EB (módulo de alimentação CA de 600 W)

Porta

Descrição

Componentes Disponíveis

porta 100/1000BASE-X

SFP

Uma porta 100/1000BASE-X pode enviar e

receber dados a 100 Mbit/s ou 1000 Mbit/s.

· Módulos ópticos FE SFP/eSFP

· Módulos ópticos GE eSFP

· Módulos ópticos GE-CWDM eSFP

· Módulos ópticos GE-DWDM eSFP

· Módulo de cobre GE SFP

Porta óptica 10GE SFP+

SFP+

Uma porta óptica Ethernet 10GE SFP+ suporta

detecção automática para 1000 Mbit/s.

Ele envia e recebe dados de serviço em

1000 Mbit/s ou 10 Gbit/s.

· Módulos ópticos GE eSFP

· Módulos ópticos GE-CWDM eSFP

· Módulos ópticos GE-DWDM eSFP

· Módulo de cobre GE SFP

· Módulos ópticos 10GE SFP+

       (OSXD22N00 não suportado)

· Módulos ópticos 10GE-CWDM SFP+

· Módulos ópticos 10GE-DWDM SFP+

· 1 m, 3 m, 5 m e 10 m SFP+

       cabos de cobre de alta velocidade

· Cabos SFP+ AOC de 3 m e 10 m

· 0,5 m e 1,5 m SFP+ dedicado

       empilhar velas

      (somente para empilhamento de configuração zero)

Porta do console

RJ45

A porta do console está conectada a um console

para configuração no local.

                  Cabo do console

porta de gerenciamento ETH

RJ45

Você pode conectar um switch a uma configuração

terminal ou estação de trabalho de gerenciamento de rede

através da porta de gerenciamento ETH para configurar

o switch local ou remotamente.

Você pode optar por baixar o

pacote de software

através da porta de gerenciamento ETH em

o BootLoad

cardápio. Transferência de arquivos através do gerenciamento ETH

porta é mais rápida do que a transferência através da porta do console.

                  Cabo Ethernet

Item

Especificação

Dimensões sem embalagem (A x L x P)

[mm(pol.)]

Dimensões básicas (excluindo as partes salientes do corpo):

43,6 mm x 442,0 mm x 420,0 mm (1,72 pol. x 17,40 pol. x 16,54 pol.)

Dimensões máximas (a profundidade é a distância das portas no

painel frontal às partes salientes do painel traseiro):

43,6 mm x 442,0 mm x 448,0 mm (1,72 pol. x 17,40 pol. x 17,64 pol.)

Dimensões com embalagem (A x L x P)

[mm(pol.)]

185 mm x 650 mm x 550 mm (7,28 pol. x 25,59 pol. x 21,65 pol.)

Altura do chassi [U]

1 U

Peso sem embalagem [kg(lb)]

5,12 kg (11,29 libras)

Peso com embalagem [kg(lb)]

7,65 kg (16,87 libras)

Consumo de energia típico [W]

93,69 W

Dissipação de calor típica [BTU/hora]

319,68 BTU/hora

Consumo máximo de energia [W]

128,89 W (150 W CA ou 180 W CC)

141,96 W (600 W AC)

Máxima dissipação de calor [BTU/hora]

439,79 (150 W CA ou 180 W CC)

484,38 (600 W CA)

MTBF [ano]

64,97 anos

MTTR [hora]

2 horas

Disponibilidade

>0,99999

Ruído em temperatura normal

(potência acústica) [dB(A)]

45,47 dB(A)

Ruído em temperatura normal

(pressão acústica) [dB(A)]

31,79 dB(A)

Número de slots de cartão

0

Número de slots de energia

2

Número de módulos de ventiladores

3

Fonte de energia redundante

1+1

Os módulos de alimentação AC e DC plugáveis ​​podem ser usados ​​juntos no mesmo switch,

mas módulos de energia que usam dissipação de calor natural e módulos de energia que

usar refrigeração a ar não pode ser usado em conjunto.

Temperatura operacional de longo prazo

[°C(°F)]

-5°C a +45°C (23°F a 113°F) a uma altitude de 0-1800 m

(0-5906 pés)

Temperatura operacional de curto prazo

[°C(°F)]

-5°C a +50°C (23°F a 122°F) a uma altitude de 0-1800 m

(0-5906 pés)

Restrição ao funcionamento

taxa de variação de temperatura

[°C(°F)]

Quando a altitude é de 1800-5000 m (5906-16404 pés), a maior

a temperatura operacional diminui em 1°C (1,8°F) toda vez que o

a altitude aumenta em 220 m (722 pés).

O dispositivo pode funcionar por um curto período de tempo quando o funcionamento

a temperatura está além da faixa normal, mas as seguintes condições

deve ser encontrado:

· A temperatura operacional pode exceder 45°C (113°F) por um

máximo de 96 horas consecutivas em um ano.

· O tempo total quando a temperatura de operação excede 45°C

(113°F) em um ano é menor ou igual a 360 horas.

· O número de vezes que a temperatura operacional excede 45°C

(113°F) é menor ou igual a 15 em um ano.

Se alguma das condições anteriores não for atendida, o dispositivo pode ser danificado ou um

pode ocorrer um erro desconhecido.

Os dispositivos não podem iniciar quando a temperatura é inferior a 0°C (32°F).

A distância máxima de transmissão de um módulo óptico usado para

operação não pode exceder 10 km.

Temperatura de armazenamento

[°C(°F)]

-40°C a +70°C (-40°F a +158°F)

Parente operacional de longo prazo

 umidade [UR]

5% a 95%, sem condensação

Altitude operacional de longo prazo

[m(pés)]

0-5000 m (0-16404 pés)

Altitude de armazenamento [m(pés)]

0-5000 m (0-16404 pés)

Modo de alimentação

Fonte de alimentação conectável

Tensão nominal de entrada [V]

· Entrada AC: 100 VAC a 240 V AC, 50/60 Hz

· Entrada D de alta tensão: 240 V CC

· Entrada DC: –48 VDC a –60 V DC

Faixa de tensão de entrada [V]

· Entrada CA: 90 V CA a 290 V CA; 45 Hz a 65 Hz

· Entrada CC de alta tensão: 190 V CC a 290 V CC

     · Entrada CC: –38,4 V CC a –72 V CC

Corrente máxima de entrada [A]

As especificações atuais dependem dos módulos de potência conectáveis ​​em uso.

 Para obter detalhes, consulte as especificações do módulo de alimentação relacionadas.

Memória

2 GB

Memória flash

O espaço físico é de 1 GB. Você pode executar a exibição

comando version para visualizar o espaço disponível real.

Porta do console

RJ45

Porta de Gerenciamento Eth

RJ45

USB

Não suportado

RTC

Suportado

entrada RPS

Não suportado

Proteção contra sobretensão da porta de serviço

[kV]

-

Proteção contra surtos de alimentação

[kV]

· Configurado com módulos de alimentação AC: ±6 kV em

modo diferencial e ±6 kV em modo comum

· Configurado com módulos de alimentação DC: ±2 kV em

modo diferencial e ±4 kV em modo comum

tipos de fãs

Construídas em

Modo de dissipação de calor

Dissipação de calor com ventilador, ajuste inteligente da velocidade do ventilador

Direção do fluxo de ar

Entrada de ar pela esquerda, frente e direita, exaustão de ar por trás

PoE

Não suportado

Certificação

certificação EMC

certificação de segurança

Certificação de fabricação
