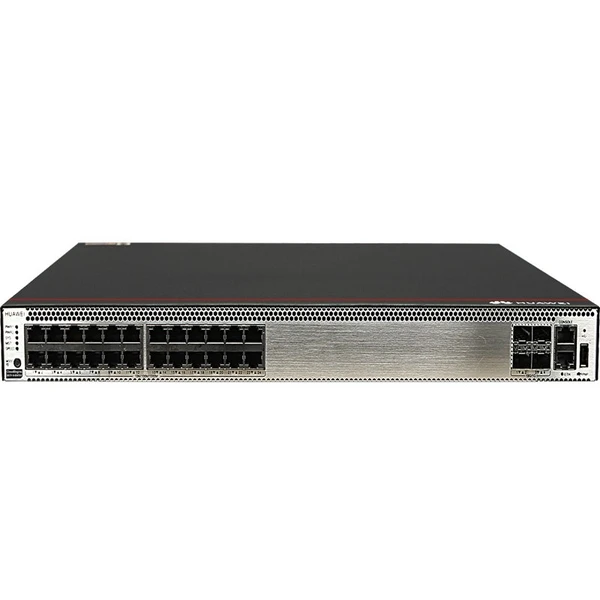

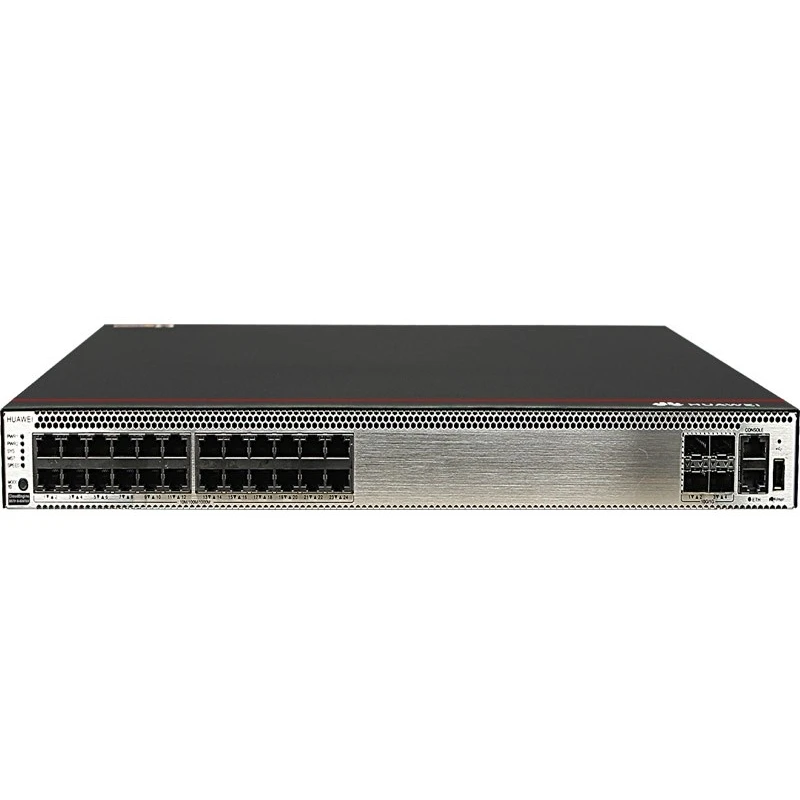

s5731-s24t4x

1

Vinte e quatro portas 10/100/1000BASE-T

2

Quatro portas ópticas 10GE SFP+

3

Uma porta de console

4

Uma porta de gerenciamento ETH

5

Uma porta USB

6

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica e redefinir o interruptor,

 mantenha o botão pressionado por pelo menos 6 segundos.

Para redefinir o interruptor, pressione o botão.

Reiniciar o interruptor causará interrupção do serviço. Exercício

cuidado ao pressionar o botão PNP.

7

Parafuso de aterramento

NOTA:

É usado com um cabo terra.

8

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

 · PAC150S12-R (módulo de alimentação CA de 150 W)

 · PDC180S12-CR (módulo de alimentação CC de 180 W)

 · PAC600S12-CB (módulo de alimentação CA de 600 W)

 · PAC600S12-DB (módulo de alimentação CA de 600 W)

 · PAC600S12-EB (módulo de alimentação CA de 600 W)

9

Slot do módulo de alimentação 2

NOTA:

Módulo de alimentação aplicável:

 · PAC150S12-R (módulo de alimentação CA de 150 W)

 · PDC180S12-CR (módulo de alimentação CC de 180 W)

 · PAC600S12-CB (módulo de alimentação CA de 600 W)

 · PAC600S12-DB (módulo de alimentação CA de 600 W)

 · PAC600S12-EB (módulo de alimentação CA de 600 W)

-

-

Modelo

Descrição

PAC600S12-CB

Módulo de alimentação CA de 600 W (de trás para a frente, exaustão lateral do painel de alimentação)

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 40 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 10 km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 40 km, LC)

S-SFP-GE-LH80-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único (1550 nm, 80 km, LC)

SFP-GE-ZBXU1

Transceptor óptico,eSFP,GE,Módulo de modo único BiDi(1490nm(Tx)/1570nm(Rx),80km,LC)

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310, 10 km, LC)

SFP-GE-ZBXD1

Transceptor Óptico,eSFP,GE,BIDI Módulo de Modo Único(1570nm(Tx)/1490nm(Rx),80km,LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490,40km,LC)

SFP-GE-LX-SM1310-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1310/RX1490, 10 km, LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único (TX1490/RX1310,40km,LC)

SFP-GE-BXU1-SC

1000Base,transceptor óptico BIDI,SFP,GE,módulo monomodo

(TX1490nm/RX1310nm,10km,SC)

SFP-10G-ER-SM1270-BIDI

Transceptor óptico, SFP+,10G, BIDI Módulo de modo único

(TX 1270nm/RX 1330nm,40km,LC)

SFP-10G-BXU1

10GBase,transceptor óptico BIDI,SFP+,10G,módulo monomodo

(TX1270nm/RX1330nm,10km,LC)

SFP-10G-ER-1310

Transceptor óptico, SFP+, 10G, módulo de modo único (1310 nm, 40 km, LC)

SFP-10G-BXD1

10GBase,transceptor óptico BIDI,SFP+,10G,módulo monomodo

(TX1330nm/RX1270nm,10km,LC)

SFP-10G-ZR

Transceptor óptico 10GBase-ZR, SFP+, 10G, módulo de modo único (1550 nm, 80 km, LC)

OSX040N01

Transceptor óptico, SFP+, 10G, módulo de modo único (1550 nm, 40 km, LC)

Especificação S5731-S24T4X

porta fixa

24 portas 10/100/1000Base-T, 4 portas 10GE SFP+

Dimensões (L x P x A)

442 mm x 420 mm x 43,6 mm

Altura do chassi

1 U

Peso do chassi

(incluindo embalagem)

8,4kg

Tipo de fonte de alimentação



• 150 W AC (plugável)

• 600 W AC (plugável)

• 1000 W CC (plugável)

Faixa de tensão nominal



• Entrada CA (150 W CA): 100 V CA a 240 V CA, 50/60 Hz

• Entrada CA (600 W CA): 100 V CA a 240 V CA, 50/60 Hz

• Entrada DC (1000 W DC): -48 VDC a -60 V DC

Faixa de tensão máxima

• Entrada CA (150 W CA): 90 V CA a 264 V CA, 47 Hz a 63 Hz

• Entrada CA (600 W CA): 90 V CA a 290 V CA, 45 Hz a 65 Hz

• Entrada CC de alta tensão (600 W CA): 190 V CC a 290 V CC

  (atendendo à certificação CC de alta tensão de 240 V)

• Entrada CC (1000 W CC): -38,4 V CC a -72 V CC

Consumo máximo de energia

114 W

Ruído



• Sob temperatura normal (potência sonora): 57,5dB (A)

• Sob alta temperatura (potência sonora): 70,9dB (A)

• Sob temperatura normal (pressão sonora): 47,5dB (A)

Temperatura de operação



• 0-1800 m de altitude: -5°C a +45°C

• 1800-5000 m de altitude: A temperatura operacional reduz

   em 1ºC cada vez que a altitude aumenta em 220 m.

Temperatura de armazenamento

-40 ℃ a +70 ℃

Humidade relativa

5% a 95% (sem condensação)

Especificação de proteção contra surtos

 (porta de serviço)

Modo comum: ±6 kV

Especificação de proteção contra surtos

(porta de energia)

• Porta de alimentação CA: ±6 kV no modo diferencial, ±6 kV no modo comum

• Porta de alimentação CC: ±2 kV no modo diferencial, ±4 kV no modo comum

Dissipação de calor

Dissipação de calor de resfriamento de ar, ajuste de velocidade inteligente,

e ventiladores conectáveis

Características do serviço

Tabela de endereços MAC

Conformidade com os padrões IEEE 802.1d

Entradas de endereço MAC de 32K

Aprendizado e envelhecimento do endereço MAC

Entradas de endereços MAC estáticos, dinâmicos e blackhole

Filtragem de pacotes com base nos endereços MAC de origem

VLAN

4094 VLANs

VLAN de convidado e VLAN de voz

GVRP

MUX VLAN

Atribuição de VLAN com base em endereços MAC, protocolos,

Sub-redes IP, políticas e portas

mapeamento VLAN

Proteção de loop Ethernet

Topologia em anel RRPP e várias instâncias RRPP

Topologia de árvore do Smart Link e várias instâncias do Smart Link,

fornecendo comutação de proteção em nível de milissegundos

setembro

ERPS (G.8032)

BFD para OSPF, BFD para IS-IS, BFD para VRRP e BFD para PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) e MSTP (IEEE 802.1s)

Proteção de BPDU, proteção de raiz e proteção de loop

roteamento IP

Rotas estáticas, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP,

BGP4+, ECMP, política de roteamento

Até 16K entradas FIBv4

Até 8K entradas FIBv4

Interoperabilidade

Spanning Tree baseado em VLAN (VBST), trabalhando com PVST, PVST+ e RPVST

Link-type Negotiation Protocol (LNP), semelhante ao DTP

VLAN Central Management Protocol (VCMP), semelhante ao VTP

recursos do IPv6

Até 8K entradas ND

PMTU

IPv6 Ping, IPv6 Tracert e IPv6 Telnet

ACLs baseadas em endereços IPv6 de origem, endereços IPv6 de destino,

Portas da camada 4 ou tipos de protocolo

Espionagem de descoberta de ouvinte multicast (MLDv1/v2)

Endereços IPv6 configurados para subinterfaces, VRRP6, DHCPv6 e L3VPN

Multicast

IGMP v1/v2/v3 snooping e IGMP fast leave

Encaminhamento multicast em uma VLAN e replicação multicast entre VLANs

Balanceamento de carga multicast entre as portas membros de um tronco

Multicast controlável

Estatísticas de tráfego multicast baseado em porta

IGMP v1/v2/v3, PIM-SM, PIM-DM e PIM-SSM

MSDP

MVPN

QoS/ACL

Limitação de taxa nas direções de entrada e saída de uma porta

Redirecionamento de pacotes

Policiamento de tráfego baseado em porto e CAR tricolor de duas taxas

Oito filas por porta

Algoritmos de escalonamento de filas DRR, SP e DRR+SP

WRED

Remarcação dos campos 802.1p e DSCP de pacotes

Filtragem de pacotes na Camada 2 para a Camada 4, filtrando quadros inválidos com base

no endereço MAC de origem, endereço MAC de destino, endereço IP de origem,

endereço IP de destino, número da porta TCP/UDP, tipo de protocolo e ID da VLAN

Limitação de taxa baseada em fila e modelagem em portas

Segurança

Gerenciamento hierárquico de usuários e proteção por senha

Defesa de ataque DoS, defesa de ataque ARP e defesa de ataque ICMP

Vinculação do endereço IP, endereço MAC, número da porta e ID da VLAN

Isolamento de porta, segurança de porta e MAC fixo

Encaminhamento forçado MAC (MFF)

Entradas de endereço MAC do buraco negro

Limite no número de endereços MAC aprendidos

Autenticação IEEE 802.1x e limite do número de usuários em uma porta

Autenticação AAA, autenticação RADIUS e autenticação HWTACACS

NAC

SSH V2.0

HTTPS

proteção da CPU

Lista negra e lista branca

Rastreamento de origem de ataque e punição para pacotes IPv6 como ND,

Pacotes DHCPv6 e MLD

Modo de segurança

IPSec

CEA

Decepção

Confiabilidade

LACP

E-tronco

Ethernet OAM (IEEE 802.3ah e IEEE 802.1ag)

ITU-Y.1731

DLDP

LLDP

BFD para BGP, BFD para IS-IS, BFD para OSPF, BFD para rota estática

VXLAN*

Gateways VXLAN L2 e L3

Gateway centralizado e distribuído

BGP-EVPN

Configurado através do protocolo NETCONF

Tecido supervirtual (SVF)

Uma arquitetura de cliente de duas camadas é suportada.

A espionagem IGMP pode ser habilitada em switches de acesso (ASs) e no

número máximo de usuários de acesso em uma porta pode ser configurado.

ASs podem ser configurados independentemente. Serviços que não são

suportados por modelos podem ser configurados no pai.

Dispositivos de terceiros são permitidos entre o pai SVF e os clientes.

Trabalhando como um cliente SVF plug-and-play com configuração zero

iPCA

Colorir pacotes de serviço diretamente para coletar estatísticas em tempo real no

número de pacotes perdidos e taxa de perda de pacotes

Coleta de estatísticas sobre o número de pacotes perdidos e perda de pacotes

proporção nos níveis de rede e dispositivo

TWAMP

Medição de desempenho de link IP bidirecional

Medição de atraso de pacote bidirecional, taxa de perda de pacote unidirecional,

e jitter de pacote unidirecional

Gestão e manutenção

iStack, com até 9 switches membros em uma pilha

SNMP v1/v2c/v3

RMON

Controle Inteligente de Aplicativos (SAC)

NMS baseado na Web

Logs do sistema e alarmes de diferentes níveis

GVRP

MUX VLAN

NetStream

O&M inteligente

*Os switches da série CloudEngine S5731-S requerem a licença VXLAN ou o pacote de software avançado N1 para suportar o

Recurso VXLAN.
