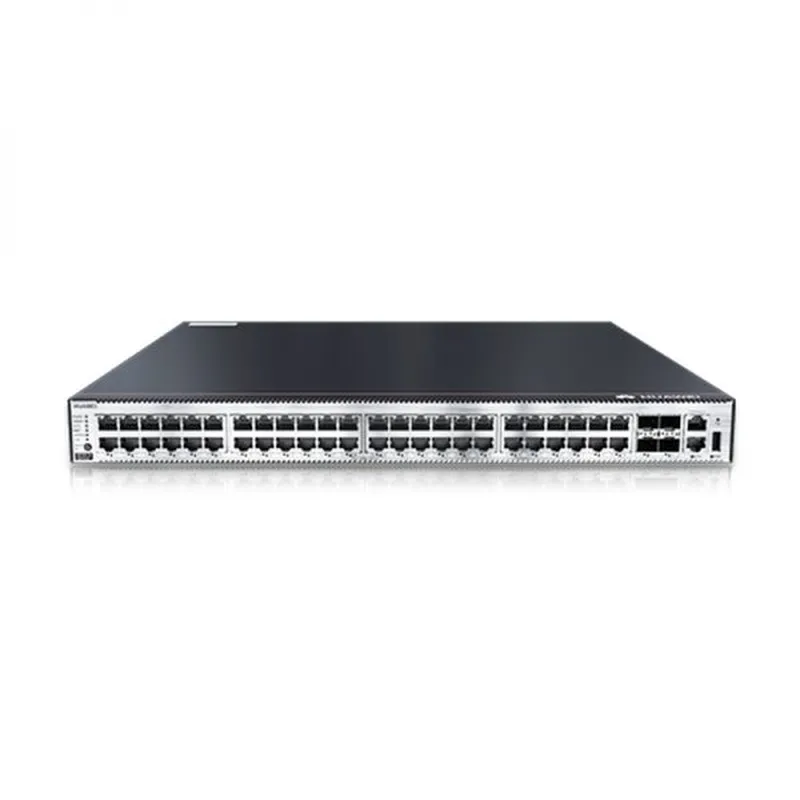

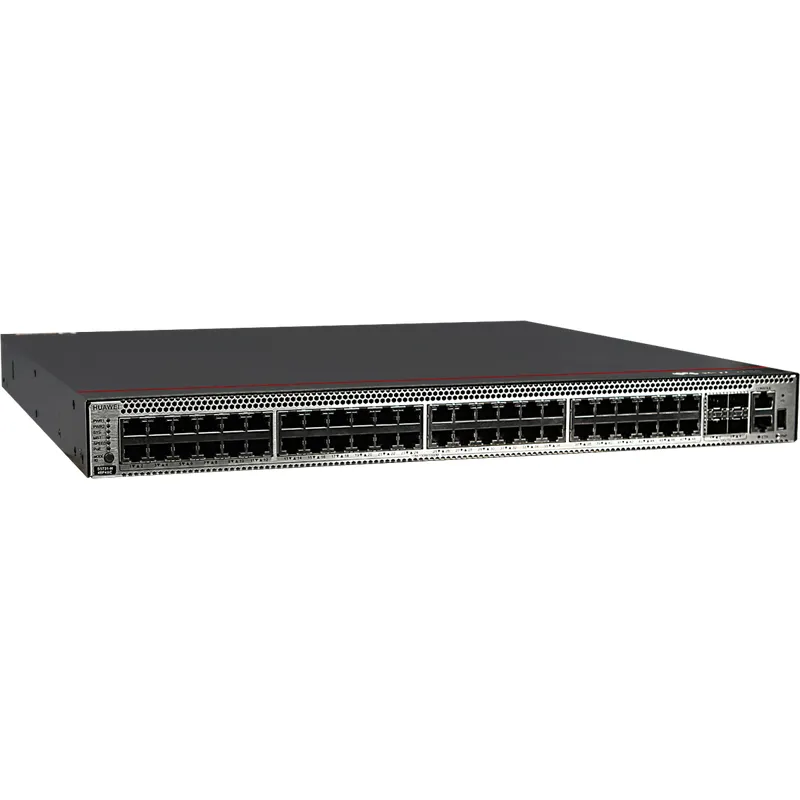

s5731-h48p4xc

1

Quarenta e oito PoE+

Portas 10/100/1000BASE-T

2

Quatro portas 10GE SFP+

Módulos e cabos aplicáveis:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

             (100M/1000M de detecção automática)

· Módulo óptico 10GE SFP+

             (OSXD22N00 não suportado)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

· 1 m, 3 m, 5 m e 10 m SFP+

             cabos de cobre de alta velocidade

· Cabos SFP+ AOC de 3 m e 10 m

· 0,5 m e 1,5 m SFP+

            cabos de cobre pilha dedicada

· (usado para empilhamento de configuração zero)

3

Uma porta de console

4

Uma porta de gerenciamento ETH

5

Uma porta USB

6

Um botão PNP

PERCEBER:

Para restaurar as configurações de fábrica

e redefinir o interruptor, mantenha pressionado

o botão por pelo menos 6 segundos.

Para redefinir o interruptor, pressione o botão.

Reiniciar o interruptor causará

interrupção do serviço. Exercício

cuidado ao pressionar o botão PNP.

7

Parafuso de aterramento

NOTA:

É usado com um cabo terra.

8

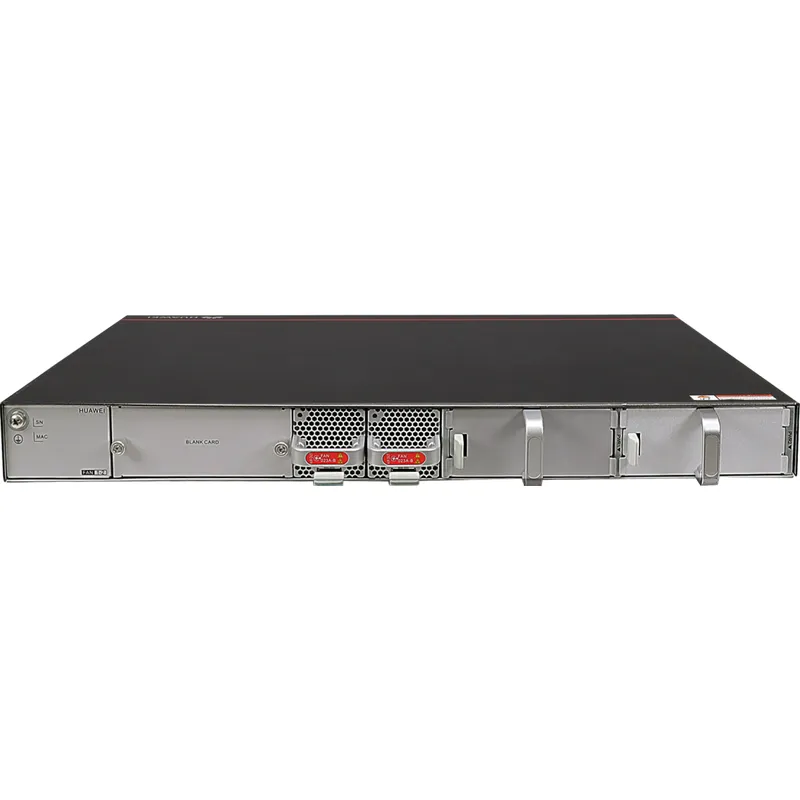

Slot de cartão traseiro

NOTA:

Cartão aplicável:

· ES5D21X08T00

· ES5D21Q02Q00

· S7X08000 (02312URW)

 (aplicável em V200R019C10

  e versões posteriores)

· S7X08000 (02312URW-002)

(aplicável em V200R021C10SPC600

 e versões posteriores)

· S7Q02001 (02313UBW)

(aplicável em V200R021C01

 e versões posteriores)

· S7Q02001 (02313UBW-002)

(aplicável em V200R021C10SPC600

 e versões posteriores)

9

Slot 1 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável:

 FAN-023A-B

(Caixa do ventilador (B, painel do VENTILADOR

 escape lateral))

10

Slot 2 do módulo do ventilador

NOTA:

Módulo de ventilador aplicável: FAN-023A-B

(Caixa do ventilador (B, exaustor lateral do painel do VENTILADOR))

11

Slot do módulo de alimentação 1

NOTA:

Módulo de alimentação aplicável:

· PAC1000S56-CB

     (02312KND: 1000 W PoE AC

     Módulo de potência)

· PAC1000S56-CB

     (02312KND-001:

     Módulo de alimentação CA PoE de 1000 W)

· PAC1000S56-DB

     (Módulo de alimentação CA PoE de 1000 W)

     (aplicável em V200R020C10

      e versões posteriores)

· PDC1000S56-CB

     (Módulo de alimentação DC PoE de 1000 W)

     (aplicável em V200R021C00

      e versões posteriores)

· PAC600S56-CB

    (600 W CA e 240 V CC

     Módulo de potência

    (De trás para a frente,

     Exaustão lateral do painel de energia))

    (aplicável em V200R021C10

     e versões posteriores)

12

Slot do módulo de alimentação 2

NOTA:

Módulo de alimentação aplicável:

· PAC1000S56-CB

     (02312KND: 1000 W PoE

       Módulo de alimentação CA)

· PAC1000S56-CB

     (02312KND-001: 1000 W

      Módulo de alimentação CA PoE)

· PAC1000S56-DB

     (Módulo de alimentação CA PoE de 1000 W)

     (aplicável em V200R020C10

      e versões posteriores)

· PDC1000S56-CB

     (Módulo de alimentação DC PoE de 1000 W)

     (aplicável em V200R021C00

      e versões posteriores)

· PAC600S56-CB

     (Módulo de alimentação de 600 W CA e 240 V CC

     (De trás para a frente, lado do painel de alimentação

      escape))

     (aplicável em V200R021C10

      e versões posteriores)

Modelo

Descrição

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo

(850nm,0,55km,LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único

(1550nm,40km,LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único

(1310nm,10km,LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo de modo único

(1310nm,40km,LC)

S-SFP-GE-LH80-SM1550

Transceptor óptico, eSFP, GE, módulo de modo único

(1550nm,80km,LC)

SFP-GE-ZBXU1

Transceptor óptico, eSFP, GE, BiDi Módulo de modo único

(1490nm(Tx)/1570nm(Rx),80km,LC)

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único

(TX1490/RX1310,10km,LC)

SFP-GE-ZBXD1

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único

(1570nm(Tx)/1490nm(Rx),80km,LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único

(TX1310/RX1490,40km,LC)

SFP-GE-LX-SM1310-BIDI

Transceptor óptico, eSFP, GE, BIDI Módulo de modo único

(TX1310/RX1490,10km,LC)

SFP-GE-BXU1-SC

1000Base,transceptor óptico BIDI,SFP,GE,modo único

Módulo (TX1490nm/RX1310nm,10km,SC)

SFP-10G-iLR

Transceptor óptico, SFP+, 10G, módulo de modo único

(1310nm,1,4km,LC)

SFP-10G-USR

Transceptor óptico 10GBase-USR, SFP+, 10G, multimodo

Módulo (850 nm, 0,1 km, LC)

SFP-1000BaseT

Transceptor Elétrico, SFP, GE, Módulo de Interface Elétrico

(100m,RJ45)

OMXD30000

Transceptor óptico, SFP+, 10G, multimodo

Módulo (850 nm, 0,3 km, LC)

OSX010000

Transceptor óptico, SFP+, 10G, modo único

   Módulo (1310nm,10km,LC)

Item

Descrição

Memória (RAM)

4GB

Instantâneo

 1 GB no total. Para ver o tamanho da memória flash disponível,

 execute o   comando exibir versão .

Tempo médio entre

falhas (MTBF)

54,96 anos

Tempo médio para

reparação (MTTR)

2 horas

Disponibilidade

> 0,99999

Sobretensão da porta de serviço

proteção

Modo comum: ±6 kV

Surto de energia

proteção

· Usando módulos de alimentação AC:

       ±6 kV no modo diferencial,

       ±6 kV em modo comum

· Usando módulos de energia DC:

       ±2 kV no modo diferencial,

       ±4 kV em modo comum

Dimensões (A x L x P)

· Dimensões básicas

      (excluindo as partes salientes do corpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pol. x 17,4 pol. x 16,5 pol.)

· Dimensões máximas

     (a profundidade é a distância de

       portas no painel frontal para a alça

       no painel traseiro):

       43,6 mm x 442,0 mm x 448,0 mm

      (1,72 pol. x 17,4 pol. x 17,7 pol.)

Peso (com embalagem)

8,8 kg (19,40 libras)

Portas de empilhamento

Portas 10GE SFP+ no painel frontal,

ou portas na placa traseira

RTC

Suportado

RPS

Não suportado

PoE

Suportado

Faixa de tensão nominal

· Entrada CA: 100 V CA a 130 V CA,

            200 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alta tensão: 240 V CC

· Entrada DC: -48 V DC a -60 V DC

Faixa de tensão máxima

· Entrada CA:

           90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada CC de alta tensão:

           190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energia

(rendimento de 100%,

velocidade total dos fãs)

· Não disponibilizando a função PoE:

          132 W (sem placa)

      · Cargas 100% PoE: 1750 W (PoE:

               1440 W, sem cartão)

Consumo de energia típico

(30% da carga de tráfego, testado

de acordo com o padrão ATIS)

108 W (sem placa)

Temperatura de operação

-5°C a +45°C (23°F a 113°F) em uma altitude

 de 0-1800 m (0-5906 pés)

NOTA:

Quando a altitude for 1800-5000 m (5906-16404 pés),

a temperatura operacional mais alta reduz em 1°C

(1,8°F) toda vez que a altitude aumenta em 220 m

(722 pés).

O interruptor não pode ser iniciado quando o ambiente

a temperatura for inferior a 0°C (32°F).

Temperatura de armazenamento

-40°C a +70°C (-40°F a +158°F)

Ruído abaixo do normal

temperatura

(27°C, potência sonora)

< 62,3 dB(A)

Humidade relativa

5% a 95%, sem condensação

Altitude de Operação

0-5000 m (0-16404 pés)

Certificação

· Certificação EMC

· Certificação de segurança

· Certificação de fabricação

Número da peça

02352SVD

02352SVD-001

02352SVD-003
