Módulo de alimentação DC Huawei 1000 W pdc1000s12-db

PDC1000S12-DB (módulo de alimentação CC de 1000 W)

Visão geral

Tabela 1 Informações básicas sobre o PDC1000S12-DB

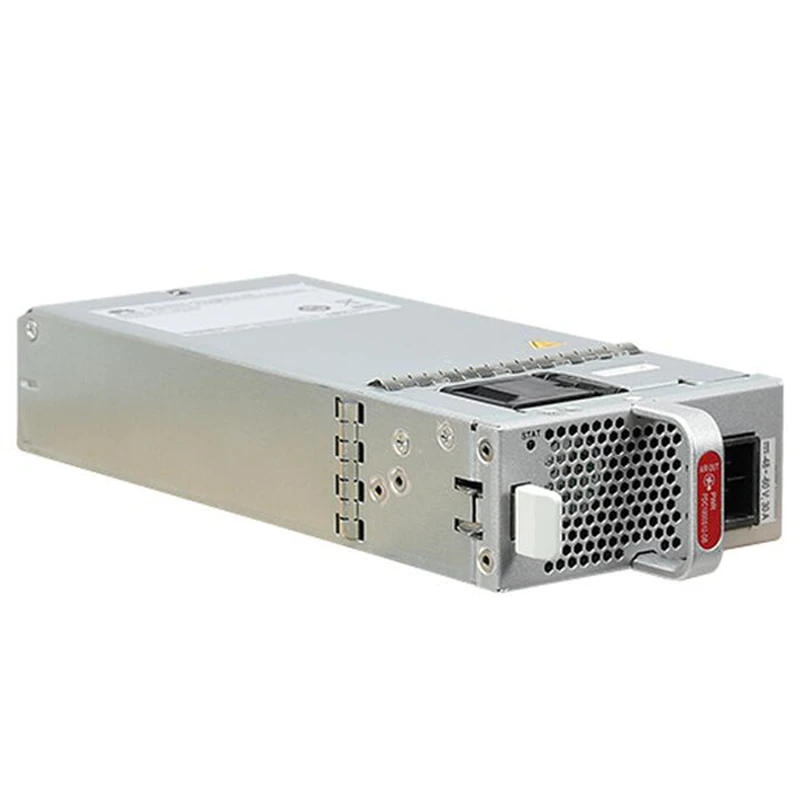

Aparência

Figura 1 Aparência do PDC1000S12-DB

Mapeamento de versão

Tabela 2 Mapeamentos entre PDC1000S12-DB e modelos de produto

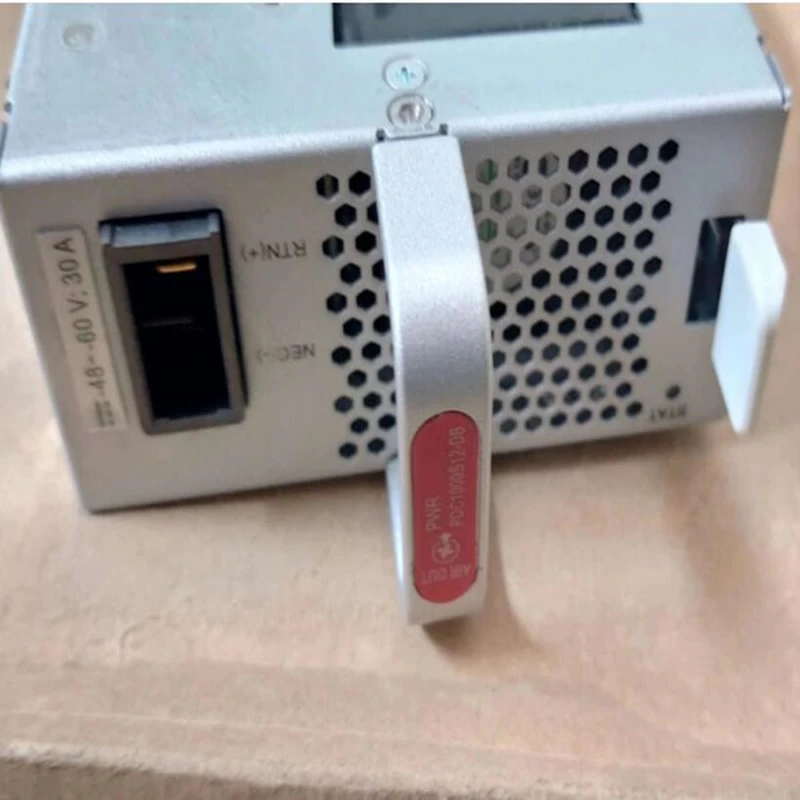

Painel

Figura 5-39 Painel do PDC1000S12-DB

1. Bloquear	2. Indicador	3. Saída de ar do ventilador	4. Pega
5. Sinalizador de fluxo de ar (saída de ar)	6. Soquete de alimentação DC	-

Funções e recursos

Tabela 3 Funções de um módulo de alimentação PoE de 1000 W CA

Função	Descrição
proteção de entrada	Fornece proteção contra sobretensão de entrada, subtensão de entrada e sobrecorrente de entrada.
Proteção de saída	Fornece proteção contra sobretensão de saída, sobrecorrente de saída e curtos-circuitos de saída.
Proteção contra superaquecimento	Quando a temperatura do módulo de potência excede um determinado limite, o módulo de energia para de fornecer energia. Quando a temperatura cai na faixa normal, a potência módulo retoma automaticamente o fornecimento de energia.
Hot swap	Suportado

NOTA :

Quando um módulo de energia entrar no estado de proteção contra superaquecimento, tome medidas para diminuir a temperatura ambiente

temperatura. O módulo de energia pode começar automaticamente a fornecer energia novamente quando a temperatura

cai dentro da faixa normal.

Especificações técnicas

Tabela 4 Especificações técnicas do PDC1000S12-DB

Item	Especificação
Dimensões sem embalagem (A x L x P) [mm(pol.)]	40 mm x 90 mm x 215 mm (1,6 pol. x 3,5 pol. x 8,5 pol.)
Peso sem embalagem [kg(lb)]	1,02 kg (2,25 lb)
Número de entradas	1
Tensão nominal de entrada [V]	-48 V CC a -60 V CC
Faixa de tensão de entrada [V]	-38,4 V CC a -72 V CC
Corrente máxima de entrada [A]	30A
Tensão nominal de saída [V]	12 V
Corrente nominal de saída [A]	83,3 A
Potência nominal de saída [W]	1000 W
Modo de dissipação de energia	Dissipação de calor com ventilador
Hot swap	Suportado
