Huawei PAC1000S56-DB (módulo de alimentação CA PoE de 1000 W)
Visão geral
Tabela 1 Informações básicas sobre o PAC1000S56-DB
Item | Detalhes |
Descrição | Módulo de alimentação CA PoE de 1000 W |
Número da peça | 02131727 |
Modelo | PAC1000S56-DB |

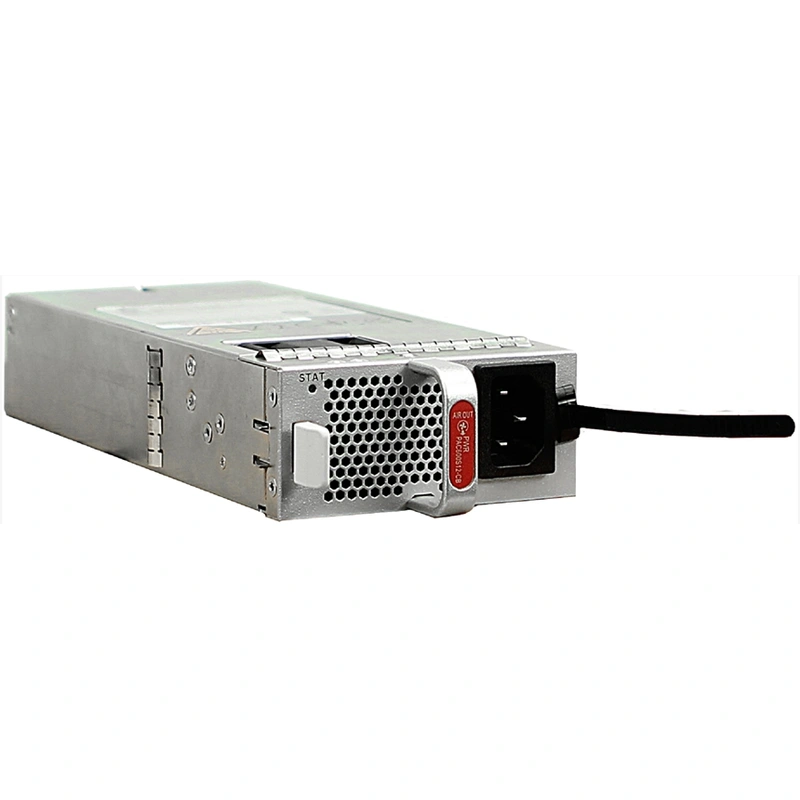

Figura 1 Aparência do PAC1000S56-DB
Mapeamento de versão
Tabela 2 Mapeamentos entre PAC1000S56-DB e modelos de produtos
produtos | Modelo do produto | Primeira versão suportada |
S5731-S | S5731-S24P4X (02353AHX) | V200R020C10 |
S5731-S | S5731-S24P4X (02353AHX-001) | V200R020C10 |
S5731-S | S5731-S24P4X (02353AHX-003) | V200R021C10SPC600 |
S5731-S | S5731-S24P4X (02353AHX-004) | V200R021C10SPC600 |
S5731-S | S5731-S24P4X (02353AHX-005) | V200R021C10SPC600 |
S5731-S | S5731-S48P4X (02353AJH) | V200R020C10 |
S5731-S | S5731-S48P4X (02353AJH-001) | V200R020C10 |
S5731-S | S5731-S48P4X (02353AJH-003) | V200R021C10SPC600 |
S5731-S | S5731-S48P4X (02353AJH-004) | V200R021C10SPC600 |
S5731S-S | S5731S-S24P4X-A (02353AHY) | V200R020C10 |
S5731S-S | S5731S-S24P4X-A (02353AHY-001) | V200R020C10 |
S5731S-S | S5731S-S24P4X-A (02353AHY-003) | V200R021C10SPC600 |
S5731S-S | S5731S-S24P4X-A (02353AHY-004) | V200R021C10SPC600 |
S5731S-S | S5731S-S48P4X-A (02353AJJ) | V200R020C10 |
S5731S-S | S5731S-S48P4X-A (02353AJJ-001) | V200R020C10 |
S5731S-S | S5731S-S48P4X-A (02353AJJ-003) | V200R021C10SPC600 |
S5731S-S | S5731S-S48P4X-A (02353AJJ-004) | V200R021C10SPC600 |
S5731-H | S5731-H24HB4XZ (02354QXD) | V200R021C10SPC500 |
S5731-H | S5731-H24HB4XZ (02354QXD-001) | V200R021C10SPC600 |
S5731-H | S5731-H24P4XC (02352QPV) | V200R020C10 |
S5731-H | S5731-H24P4XC (02352QPV-001) | V200R020C10 |
S5731-H | S5731-H24P4XC (02352QPV-003) | V200R021C10SPC600 |
S5731-H | S5731-H48HB4XZ (02354QXB) | V200R021C10SPC500 |
S5731-H | S5731-H48HB4XZ (02354QXB-001) | V200R021C10SPC600 |
S5731-H | S5731-H48P4XC (02352SVD) | V200R020C10 |
S5731-H | S5731-H48P4XC (02352SVD-001) | V200R020C10 |
S5731-H | S5731-H48P4XC (02352SVD-003) | V200R021C10SPC600 |
S5731S-H | S5731S-H24HB4XZ-A (02354QXE) | V200R021C10SPC500 |
S5731S-H | S5731S-H24HB4XZ-A (02354QXE-001) | V200R021C10SPC600 |
S5731S-H | S5731S-H48HB4XZ-A (02354QXC) | V200R021C10SPC500 |
S5731S-H | S5731S-H48HB4XZ-A (02354QXC-001) | V200R021C10SPC600 |
S5732-H | S5732-H24UM2CC (02353HUC) | V200R020C10 |
S5732-H | S5732-H24UM2CC (02353HUC-003) | V200R021C10SPC500 |
S5732-H | S5732-H24UM2CC (02353HUC-004) | V200R021C10SPC600 |
S5732-H | S5732-H24UM2CC (02353HUC-005) | V200R022C00 |
S5732-H | S5732-H24UM2CC (02353SJY) | V200R020C10 |
S5732-H | S5732-H24UM2CC (02353SJY-001) | V200R020C10 |
S5732-H | S5732-H24UM2CC (02353SJY-004) | V200R020C10 |
S5732-H | S5732-H24UM2CC (02353SJY-010) | V200R021C10SPC500 |
S5732-H | S5732-H24UM2CC (02353SJY-011) | V200R021C10SPC500 |
S5732-H | S5732-H24UM2CC (02353SJY-014) | V200R021C10SPC500 |
S5732-H | S5732-H24UM2CC (02353SJY-015) | V200R021C10SPC600 |
S5732-H | S5732-H24UM2CC (02353SJY-016) | V200R021C10SPC600 |
S5732-H | S5732-H24UM2CC (02353SJY-019) | V200R021C10SPC600 |
S5732-H | S5732-H24UM2CC (02353SJY-020) | V200R022C00 |
S5732-H | S5732-H24UM2CC (02353SJY-021) | V200R022C00 |
S5732-H | S5732-H24UM2CC (02353SJY-024) | V200R022C00 |
S5732-H | S5732-H48UM2CC (02353HUB) | V200R020C10 |
S5732-H | S5732-H48UM2CC (02353HUB-002) | V200R021C10SPC500 |
S5732-H | S5732-H48UM2CC (02353HUB-003) | V200R021C10SPC600 |
S5732-H | S5732-H48UM2CC (02353HUB-004) | V200R022C00 |
S5732-H | S5732-H48UM2CC (02353SJT) | V200R020C10 |
S5732-H | S5732-H48UM2CC (02353SJT-001) | V200R020C10 |
S5732-H | S5732-H48UM2CC (02353SJT-003) | V200R020C10 |
S5732-H | S5732-H48UM2CC (02353SJT-004) | V200R020C10 |
S5732-H | S5732-H48UM2CC (02353SJT-010) | V200R021C10SPC500 |
S5732-H | S5732-H48UM2CC (02353SJT-011) | V200R021C10SPC500 |
S5732-H | S5732-H48UM2CC (02353SJT-013) | V200R021C10SPC500 |
S5732-H | S5732-H48UM2CC (02353SJT-014) | V200R021C10SPC500 |
S5732-H | S5732-H48UM2CC (02353SJT-015) | V200R021C10SPC600 |
S5732-H | S5732-H48UM2CC (02353SJT-016) | V200R021C10SPC600 |
S5732-H | S5732-H48UM2CC (02353SJT-018) | V200R021C10SPC600 |
S5732-H | S5732-H48UM2CC (02353SJT-019) | V200R021C10SPC600 |
S5732-H | S5732-H48UM2CC (02353SJT-020) | V200R022C00 |
S5732-H | S5732-H48UM2CC (02353SJT-021) | V200R022C00 |
S5732-H | S5732-H48UM2CC (02353SJT-023) | V200R022C00 |
S5732-H | S5732-H48UM2CC (02353SJT-024) | V200R022C00 |
S5732-H | S5732-H48XUM2CC (02353MLH) | V200R020C10 |
S5732-H | S5732-H48XUM2CC (02353MLH-001) | V200R021C10SPC500 |
S5735-L | S5735-L48P4X-A (98010944) | V200R020C10 |
S5735S-L | S5735S-L48P4S-A (98010946) | V200R020C10 |
S5735S-L | S5735S-L48P4X-A (98010945) | V200R020C10 |
S5735-S | S5735-S24P4X (98010940) | V200R020C10 |
S5735-S | S5735-S48P4X (98010943) | V200R020C10 |
S5735S-S | S5735S-S24P4X-A (98010969) | V200R020C10 |
S5735S-S | S5735S-S48P4X-A (98010970) | V200R020C10 |
S5735S-H | S5735S-H24U4XC-A (98011033) | V200R020C10 |
S5735S-H | S5735S-H48U4XC-A (98011037) | V200R020C10 |
S5736-S | S5736-S24UM4XC (98011020) | V200R020C10 |
Painel
Figura 2 Painel do PAC1000S56-DB
1. Bloquear | 2. Indicador | 3. Saída de ar do ventilador | 4. Pega |
5. Sinalizador de fluxo de ar (saída de ar) | 6. Soquete de alimentação CA | - | - |
Funções e recursos
Tabela 3 Funções de um módulo de alimentação PoE de 1000 W CA
Função | Descrição |
Fonte de alimentação PoE | Fornece energia PoE. |
proteção de entrada | Fornece proteção contra sobretensão de entrada, subtensão de entrada e sobrecorrente de entrada. |
Proteção de saída | Fornece proteção contra sobretensão de saída, sobrecorrente de saída e curtos-circuitos de saída. |
Proteção contra superaquecimento | Quando a temperatura do módulo de potência excede um determinado limite, o módulo de energia para de fornecer energia. Quando a temperatura cai na faixa normal, a potência módulo retoma automaticamente o fornecimento de energia. |
Hot swap | Suportado |
NOTA :
Quando um módulo de energia entrar no estado de proteção contra superaquecimento, tome medidas para diminuir a temperatura ambiente
temperatura. O módulo de energia pode começar automaticamente a fornecer energia novamente quando a temperatura
cai dentro da faixa normal.
Especificações técnicasTabela 4 Especificações técnicas do PAC1000S56-DB
Item | Especificação |
Dimensões sem embalagem (A x L x P) [mm(pol.)] | 40 mm x 90 mm x 215 mm (1,6 pol. x 3,5 pol. x 8,5 pol.) |
Peso sem embalagem [kg(lb)] | 1,1 kg (2,43 libras) |
Número de entradas | 1 |
Tensão nominal de entrada [V] | 100 V CA a 130 V CA, 50/60 Hz 200 V CA a 240 V CA, 50/60 Hz 240 V CC |
Faixa de tensão de entrada [V] | 90 V CA a 290 V CA, 45 Hz a 65 Hz 190 V CC a 290 V CC |
Corrente máxima de entrada [A] | 100 V CA a 130 V CA: 12 A 200 V CA a 240 V CA: 8 A 240 V CC: 8 A |
Tensão nominal de saída [V] | 56 V |
Corrente nominal de saída [A] | Entrada de 100 V CA a 130 V CA: 16,08 A Entrada de 200 V CA a 240 V CA e Entrada de 240 V CC: 17,86 A |
Potência nominal de saída [W] | Entrada de 100 V CA a 130 V CA: •Total: 900 W Entrada de 200 V CA a 240 V CA e entrada de 240 V CC: •Total: 1000 W |
Modo de dissipação de energia | Dissipação de calor com ventilador |
Hot swap | Suportado |
