Interface LSS7X24BX6S0-24 portas 10GE SFP+ e 24 portas
Placa de interface GE SFP (X6S, SFP+)
Comutadores da série Huawei S7700
Os switches da série S7700 (S7700 para abreviar) são switches de roteamento inteligentes de ponta
projetado para redes corporativas de última geração. O design do S7700 é baseado em
A tecnologia inteligente de comutação multicamada da Huawei para fornecer
métodos de otimização de serviços, como VPN MPLS, análise de tráfego,
Políticas de HQoS, multicast controlável, balanceamento de carga e segurança, além de
serviços de comutação de camada 2 para camada 4 de alto desempenho. O S7700 também possui
super escalabilidade e confiabilidade.
A série S7700 está disponível em três modelos: S7703, S7706 e S7712.
A capacidade de comutação e a densidade de porta de todos os três modelos são expansíveis.
O S7700 é baseado em uma nova plataforma de hardware, que adota uma configuração da esquerda para trás
canal de ventilação para alcançar uma melhor eficiência energética. Os principais componentes funcionam em
modo de redundância para minimizar os riscos de falha do sistema e interrupção do serviço.
Usando chips inovadores de economia de energia, o S7700 oferece uma solução líder do setor
solução para uma rede de economia de energia sustentável.
Mapeamento de versão
Tabela 1 Switch chassis e versões de software correspondentes ao cartão
Nome do cartão | Número da peça | S7700 Chassi |
LSS7X24BX6S0 | 03033DAG | Compatível com V200R019C00 e versões posteriores NOTA: Quanto aos cartões fabricados a partir de junho de 2021: Se forem usados em V200R019C00, carregue V200R019SPH029 ou um patch posterior e carregue S7700_V200R019C00SPC500_BOARD_MOD002 mod ou um arquivo .mod posterior. |
03033DAG-001 | Compatível com V200R021C10SPC500 e versões posteriores NOTA: · Se o cartão for usado em V200R019C10SPC500, instale V200R019SPH058 ou um patch posterior e S7700_V200R019C10SPC500_BOARD_MOD003.mod ou um arquivo mod posterior. · Se o cartão for usado em V200R021C00SPC100 ou V200R021C01, instale V200R021SPH011 ou um patch posterior. | |
03033DAG-002 | Compatível com V200R021C10SPC600 e versões posteriores NOTA: · Se o cartão for usado em V200R019C10SPC500, instale V200R019SPH380 ou um patch posterior e S7700_V200R019C10SPC500_BOARD_MOD005.mod ou um arquivo mod posterior. · Se o cartão for usado em V200R021C00SPC100 ou V200R021C01, instale V200R021SPH180 ou um patch posterior. |
Introdução
O LSS7X24BX6S0 pode ser instalado em:
Slots 01 a 03 em um chassi S7703 ou S7703 PoE.
Slots 01 a 06 em um chassi S7706 ou S7706 PoE.
Slots 01 a 12 em um chassi S7712.

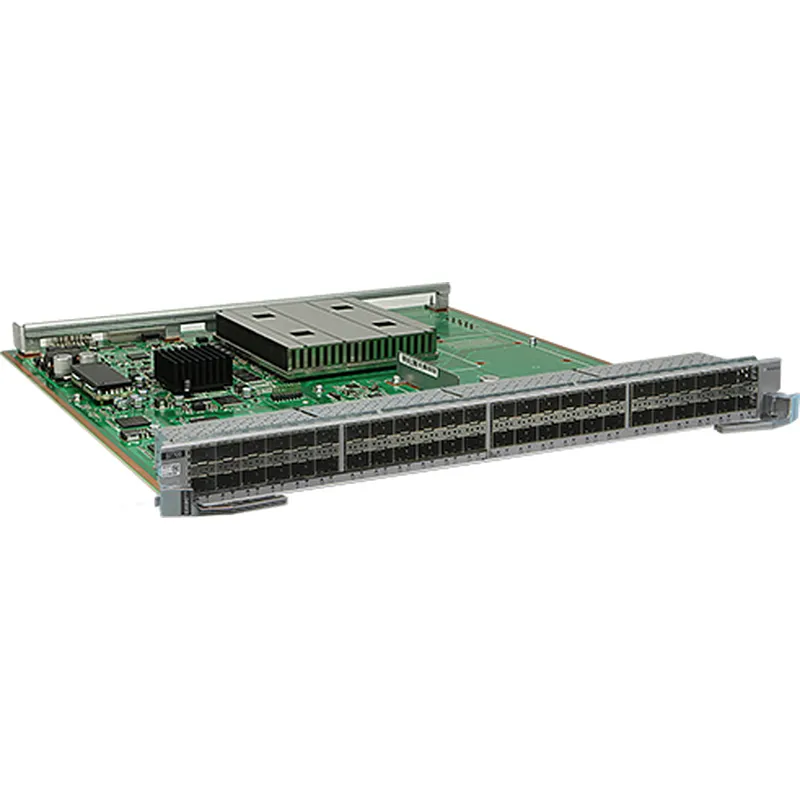

Figura 1 Aparência do LSS7X24BX6S0
Funções
Tabela 2 Funções do LSS7X24BX6S0
Função | Descrição |
Funções básicas | Fornece vinte e quatro portas ópticas 10GE e vinte e quatro portas ópticas GE portas para transmissão de dados e comutação. |
Encaminhamento distribuído | Executa o encaminhamento de dados simultâneos usando um plano de dados distribuído. |
Hot swap | O LSS7X24BX6S0 pode ser trocado a quente. |
Indicadores e Portas
Figura 2 Indicadores no painel LSS7X24BX6S0
Figura 3 Portas no painel LSS7X24BX6S0
Vinte e quatro portas 10GBASE SFP+/1000BASE-X
2. Vinte e quatro portas 1000BASE-X
NOTA :
Quando muitos cabos estão conectados a um cartão, o quadro de gerenciamento de cabos para este
slot pode não ter espaço suficiente. Neste caso, implante cabos em três camadas que não
não se cruzem e, em seguida, coloque as três camadas no cabo
quadro de gestão. Veja a Figura 4.
Não é recomendado conectar cabos de cobre e fibras óticas na mesma placa
porque os cabos de cobre podem bloquear as rotas das fibras ópticas. Se os cabos de cobre e
fibras ópticas são usadas no mesmo cartão, conecte as fibras ópticas às portas próximas
o lado esquerdo da placa e os cabos de cobre às portas perto do lado direito,
como mostrado na Figura 5.
Figura 4 Três camadas de cabos em uma estrutura de gerenciamento de cabos
Figura 5 Fibras ópticas e cabos SFP+ na mesma placa
Porta 10GBASE SFP+/1000BASE-X
As portas 10GBASE SFP+/1000BASE-X suportam detecção automática 10GE e GE.
Tabela 3 Atributos da porta óptica (módulo óptico GE)
Atributo | Descrição |
tipo de conector | SFP+ |
Atributos da porta óptica | Depende do módulo óptico SFP usado. Para os módulos ópticos suportados pelo LSS7X24BX6S0 e seus atributos, consulte Módulos ópticos GE eSFP, Módulos ópticos GE-CWDM eSFP, e módulos ópticos GE-DWDM eSFP. |
Conformidade com os padrões | IEEE802.3z |
Formato do quadro | Ethernet_II, Ethernet_SAP, Ethernet_SNAP |
protocolo de rede | IP |
Tabela 4 Atributos da porta óptica (módulo óptico 10GE, cabo de alta velocidade ou cabo óptico SFP+)
Atributo | Descrição |
tipo de conector | SFP+ |
Atributos da porta óptica | Depende do cabo de alta velocidade SFP+ para SFP+ (1 m, 3 m, 5 m, 10 m), QSFP+ para 4*SFP+ cabo de alta velocidade (1 m, 3 m, 5 m), módulo óptico SFP+, ou cabo óptico SFP+ usado. Para os módulos ópticos suportados pelo LSS7X24BX6S0 e seus atributos, consulte Módulos ópticos 10GE SFP+ (OSXD22N00 não suportado), Módulos ópticos 10GE-CWDM SFP+ e módulos ópticos 10GE-DWDM SFP+. NOTA: O S7703, S7706 e S7712 não suportam SFP-10G-ZR, Módulos ópticos 10GE-CWDM SFP+ e módulos ópticos 10GE-DWDM SFP+. |
Conformidade com os padrões | IEEE 802.3ae |
Formato do quadro | Ethernet_II, Ethernet_SAP, Ethernet_SNAP |
protocolo de rede | IP |
Tabela 5 Atributos da porta óptica (módulo de cobre)
Atributo | Descrição |
tipo de conector | SFP+ |
Atributos da porta óptica | Depende do módulo de cobre SFP usado. Para detalhes sobre os módulos de cobre suportados pelos cartões e atributos do módulos de cobre, consulte Módulos de cobre GE SFP (taxas de 100 Mbit/s e 1000 Mbit/s). |
Cabo aplicável | Módulo de cobre SFP e cabo Ethernet |
Portas 1000BASE-X
A Tabela 6 lista os atributos de uma porta 1000BASE-X com um módulo ótico instalado.
Tabela 7-580 Atributos da porta óptica (módulo óptico)
Atributo | Descrição |
tipo de conector | SFP |
Atributos da porta óptica | Depende do módulo óptico SFP usado. Para obter detalhes sobre os módulos ópticos suportados pelo LSS7X24BX6S0 e seus atributos, consulte Módulos ópticos GE eSFP, Módulos ópticos GE-CWDM eSFP, e módulos ópticos GE-DWDM eSFP. |
Conformidade com os padrões | IEEE 802.3z |
Formato do quadro | Ethernet_II, Ethernet_SAP, Ethernet_SNAP |
protocolo de rede | IP |
A Tabela 7 lista os atributos de uma porta 1000BASE-X com um módulo de cobre instalado.
Tabela 8 Atributos da porta óptica (módulo de cobre)
Atributo | Descrição |
tipo de conector | SFP |
Atributos da porta óptica | Depende do módulo de cobre SFP usado. Para detalhes sobre os módulos de cobre suportados pelos cartões e atributos do módulos de cobre, consulte Módulos de cobre GE SFP (taxas de 100 Mbit/s e 1000 Mbit/s). |
Cabo aplicável | Módulo de cobre SFP e cabo Ethernet |
Tabela 9 Especificações do LSS7X24BX6S0
Item | Descrição |
Especificações físicas | · Dimensões (A x L x P): 35,1 mm x 397,2 mm x 430,4 mm (1,38 pol. x 15,64 pol. x 16,95 pol.) · Peso: 3,2 kg (7,05 lb) · Consumo máximo de energia: 159 W |
As informações sobre pedidos de cartões estão sujeitas a atualizações com upgrades de versão do produto. As informações de pedido fornecidas neste
manual é apenas para referência. Para obter as informações mais recentes sobre pedidos, entre em contato com os distribuidores de switches da Huawei ou com o escritório local da Huawei.
Tabela 10 Informações sobre pedidos
Número da peça | Descrição do cartão | Modelo de Cartão |
· 03033DAG · 03033DAG-001 · 03033DAG-002 | Interface 10GE SFP+ de 24 portas e GE SFP de 24 portas Placa de Interface (X6S, SFP+) | LSS7X24BX6S0 |
