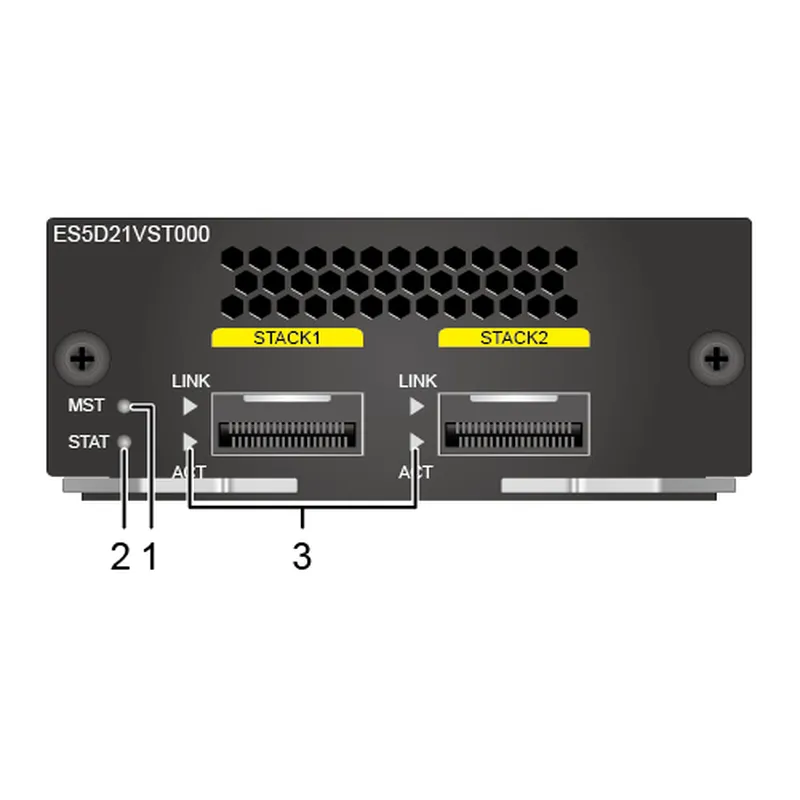

es5d21vst000

Modelo

ES5D21VST000

tipo de conector

MPO

Conformidade com os padrões

IEEE 802.3ba

Mapeamento de versão

ES5D21VST000 (  cartão de pilha dedicado com interface 2*QSFP+) é suportado em V200R003C00 a V200R005C03

Atributos de um módulo óptico QSFP+ 40GE

Modelo

Padrão

Distância de Transmissão (km)

Tipo de Fibra

QSFP-40G-SR4

40Gbase-SR4

≤ 0,1

Modo de fibra: multimodo (OM3)

Tipo de conector: MPO

≤ 0,15

Modo de fibra: multimodo (OM4)

Tipo de conector: MPO

QSFP-40G-iSR4

40Gbase-iSR4

≤ 0,1

Modo de fibra: multimodo (OM3)

Tipo de conector: MPO

≤ 0,15

Modo de fibra: multimodo (OM4)

Tipo de conector: MPO

QSFP-40G-eSR4

40Gbase-eSR4

≤ 0,026

Modo de fibra: multimodo

Largura de banda modal: 160 MHz*km

Diâmetro do núcleo: 62,5 μm

Tipo de conector: MPO

≤ 0,033

Modo de fibra: multimodo (OM1)

Tipo de conector: MPO

≤ 0,066

Modo de fibra: multimodo

Largura de banda modal: 400 MHz*km

Diâmetro do núcleo: 50 μm

Tipo de conector: MPO

≤ 0,082

Modo de fibra: multimodo (OM2)

Tipo de conector: MPO

≤ 0,3

Modo de fibra: multimodo (OM3)

Tipo de conector: MPO

≤ 0,4

Modo de fibra: multimodo (OM4)

Tipo de conector: MPO

QSFP-40G-LR4

40Gbase-LR4

≤ 10

Modo de fibra: modo único

Tipo de conector: LC

Parâmetros ópticos dos módulos ópticos QSFP+ 40GE

Modelo

Comprimento de onda central (nm)

Potência de transmissão (dBm)

Sensibilidade do receptor (dBm)

Sobrecarga de potência óptica (dBm)

Taxa de extinção (dB)

QSFP-40G-SR4

850

-7,6 a +2,4

≤ -5,4

2.4

≥ 3,0

QSFP-40G-iSR4

850

-7,6 a -1

≤ -9,5

2.4

≥ 3,0

QSFP-40G-LX4

1271, 1291, 1311 e 1331

-7,0 a +2,3

≤ -11,5

2.3

≥ 3,5

QSFP-40G-eSR4

850

-7,6 a +0,5

≤ -5,4

2.4

≥ 3,0

QSFP-40G-LR4

1271, 1291, 1311 e 1331

-7,0 a +2,3

≤ -11,5

3.3

≥ 3,5

Especificações físicas

Dimensões (mm)

100 (L) x 208 (P) x 40 (A)

Peso (kg)

0,92

Consumo máximo de energia (W)

9

Parâmetros do ambiente

Temperatura de operação

0°C a 45°C

Humidade relativa

5% UR a 95% UR

Temperatura de armazenamento

-40°C a +70°C
