s6730-s24x6q

1

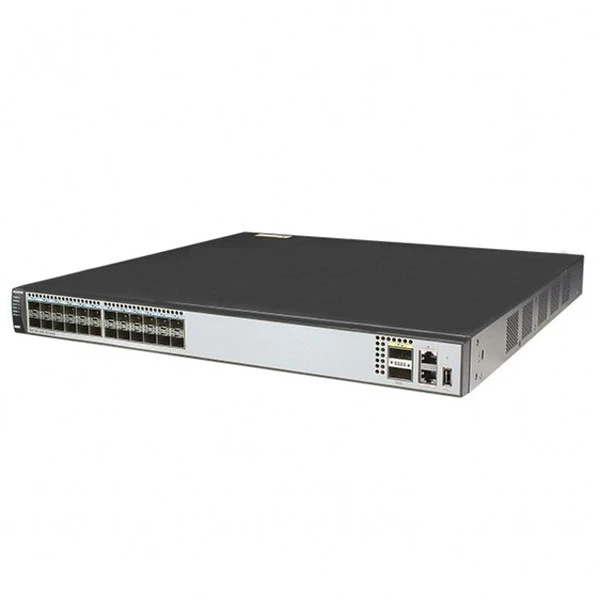

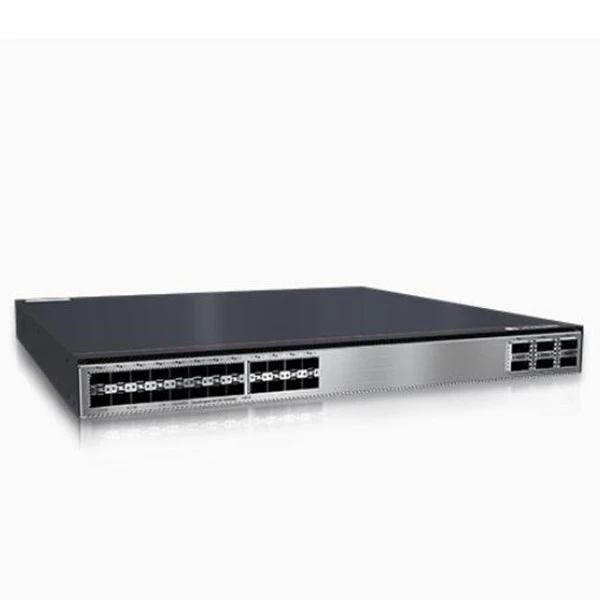

Veinticuatro puertos 10GE SFP+

Módulos y cables aplicables:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE (100M/1000M de detección automática

          compatible con V200R009 y versiones posteriores)

· Módulo óptico 10GE SFP+

         (OSXD22N00 no compatible)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

        (aplicable en V200R009C00 y versiones posteriores)

· SFP+ de 1, 3, 5 y 10 metros

          cables de cobre de alta velocidad

· Cables SFP+ AOC de 3 m y 10 m

· Pila dedicada SFP+ de 0,5 m y 1,5 m

         cables de cobre

         (los últimos 16 puertos son compatibles, se utilizan para

         apilamiento de configuración cero, compatible con

        V200R011C10 y versiones posteriores)

2

Seis puertos 40GE QSFP+

Módulos y cables aplicables:

· Módulo óptico QSFP+

· 1 m, 3 m y 5 m QSFP+ a QSFP+

          cables de cobre de alta velocidad

· 10 m de cable QSFP+ a QSFP+ AOC

· Cable de pila dedicado QSFP28 de 2 m

         (compatible con V200R020C10 y versiones posteriores)

NOTA:

Un puerto óptico QSFP+ no se puede dividir en cuatro puertos 10GE.

3

tornillo de tierra

NOTA:

Se utiliza con un cable de tierra.

4

Ranura para tarjeta SSD

NOTA:

Esta ranura está reservada para uso futuro.

5

Un puerto de consola

6

Un puerto de gestión ETH

7

 Un puerto USB

8

Un botón PNP

AVISO:

Para restaurar la configuración de fábrica y restablecer el interruptor,

mantenga presionado el botón durante al menos 6 segundos.

Para restablecer el interruptor, presione el botón.

Restablecer el interruptor causará la interrupción del servicio.

Tenga cuidado cuando presione el botón PNP.

9

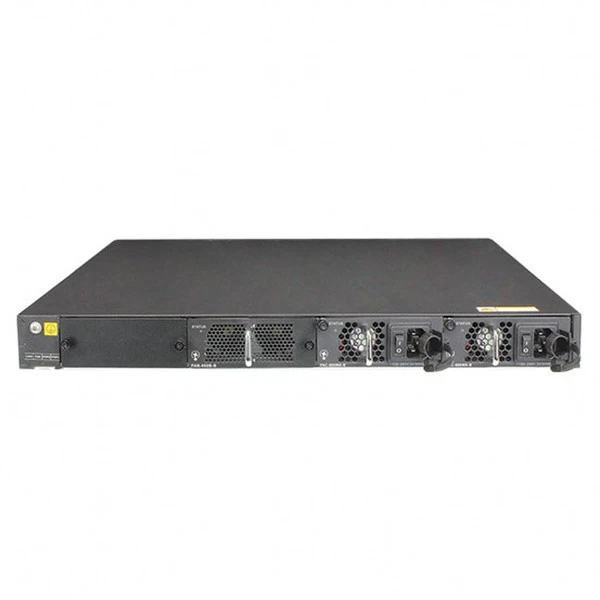

Ranura de módulo de ventilador 1

NOTA:

Módulo de ventilador aplicable:

FAN-031A-B (Caja del ventilador (B, escape lateral del panel del VENTILADOR))

10

Ranura de módulo de ventilador 2

NOTA:

Módulo de ventilador aplicable:

FAN-031A-B (Caja del ventilador (B, escape lateral del panel del VENTILADOR))

11

Ranura de módulo de ventilador 3

NOTA:

Módulo de ventilador aplicable:

FAN-031A-B (Caja del ventilador (B, escape lateral del panel del VENTILADOR))

Ranura de módulo de ventilador 4

NOTA:

Módulo de ventilador aplicable:

FAN-031A-B (Caja del ventilador (B, escape lateral del panel del VENTILADOR))

NOTA:

Módulo de potencia aplicable:

· PAC600S12-CB (módulo de alimentación de CA de 600 W)

· PAC600S12-EB (módulo de alimentación de CA de 600 W)

· PAC600S12-DB (módulo de alimentación de CA de 600 W)

         (aplicable en V200R020C10 y versiones posteriores)

· PDC1000S12-DB (módulo de alimentación de CC de 1000 W)

NOTA:

Módulo de potencia aplicable:

· PAC600S12-CB (módulo de alimentación de CA de 600 W)

· PAC600S12-EB (módulo de alimentación de CA de 600 W)

· PAC600S12-DB (módulo de alimentación de CA de 600 W)

         (aplicable en V200R020C10 y versiones posteriores)

· PDC1000S12-DB (módulo de alimentación de CC de 1000 W)

Modelos

Descripciones

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 10 km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 40 km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 40 km, LC)

S-SFP-GE-LH80-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 80 km, LC)

eSFP-GE-ZX100-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 100 km, LC)

SFP-GE-LX-SM1310-BIDI

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1310/RX1490, 10 km, LC)

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1490/RX1310, 10 km, LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1310/RX1490, 40 km, LC)

LE2MGSC40ED0

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1490/RX1310, 40 km, LC)

SFP-GE-ZBXD1

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (1570nm(Tx)/1490nm(Rx),80km,LC)

SFP-GE-ZBXU1

Transceptor óptico, eSFP, GE, módulo monomodo BiDi (1490nm(Tx)/1570nm(Rx),80km,LC)

SFP-GE-BXU1-SC

1000Base, transceptor óptico BIDI, SFP, GE, módulo monomodo (TX1490nm/RX1310nm, 10 km, SC)

CWDM-SFPGE-1471

Transceptor óptico CWDM, eSFP, 2,5G, módulo monomodo (1471 nm, 80 km, LC)

CWDM-SFPGE-1491

Transceptor óptico CWDM, eSFP, 2.5G, módulo monomodo (1491 nm, 80 km, LC)

CWDM-SFPGE-1511

Transceptor óptico CWDM, eSFP, 2,5G, módulo monomodo (1511 nm, 80 km, LC)

CWDM-SFPGE-1531

Transceptor óptico CWDM, eSFP, 2,5G, módulo monomodo (1531 nm, 80 km, LC)

CWDM-SFPGE-1551

Transceptor óptico CWDM, eSFP, 2,5G, módulo monomodo (1551 nm, 80 km, LC)

CWDM-SFPGE-1571

Transceptor óptico CWDM, eSFP, 2,5G, módulo monomodo (1571 nm, 80 km, LC)

CWDM-SFPGE-1591

Transceptor óptico CWDM, eSFP, 2,5G, módulo monomodo (1591 nm, 80 km, LC)

CWDM-SFPGE-1611

Transceptor óptico CWDM, eSFP, 2,5G, módulo monomodo (1611 nm, 80 km, LC)

DWDM-SFPGE-1560-61

Transceptor óptico DWDM, eSFP, 2,5G, módulo monomodo (1560,61 nm, 120 km, LC)

SFP-1000BaseT

Transceptor eléctrico, SFP, GE, módulo de interfaz eléctrica (100 m, RJ45)

SFP-10G-USR

Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850 nm, 0,1 km, LC)

OMXD30000

Transceptor óptico, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

SFP-10G-iLR

Transceptor óptico, SFP+, 10G, módulo monomodo (1310 nm, 1,4 km, LC)

OSX010000

Transceptor óptico, SFP+, 10G, módulo monomodo (1310 nm, 10 km, LC)

OSX040N01

Transceptor óptico, SFP+, 10G, módulo monomodo (1550 nm, 40 km, LC)

SFP-10G-ER-1310

Transceptor óptico, SFP+, 10G, Módulo monomodo (1310nm,40km,LC)

SFP-10G-ZR

Transceptor óptico 10GBase-ZR, SFP+, 10G, módulo monomodo (1550 nm, 80 km, LC)

SFP-10G-BXU1

10GBase, transceptor óptico BIDI, SFP+, 10G, módulo monomodo (TX1270nm/RX1330nm,10km,LC)

SFP-10G-BXD1

10GBase, transceptor óptico BIDI, SFP+, 10G, módulo monomodo (TX1330nm/RX1270nm,10km,LC)

SFP-10G-ER-SM1330-BIDI

Transceptor óptico, SFP+, 10G, módulo monomodo BIDI (TX 1330nm/RX 1270nm,40km,LC)

SFP-10G-ER-SM1270-BIDI

Transceptor óptico, SFP+, 10G, Módulo monomodo BIDI (TX 1270nm/RX 1330nm,40km,LC)

SFP-10G-ZCW1471

Transceptor óptico, SFP+, 10G, módulo monomodo (CWDM, 1471 nm, 70 km, LC)

SFP-10G-ZCW1491

Transceptor óptico, SFP+, 10G, módulo monomodo (CWDM, 1491 nm, 70 km, LC)

SFP-10G-ZCW1511

Transceptor óptico, SFP+, 10G, módulo monomodo (CWDM, 1511 nm, 70 km, LC)

SFP-10G-ZCW1531

Transceptor óptico, SFP+, 10G, módulo monomodo (CWDM, 1531 nm, 70 km, LC)

SFP-10G-ZCW1551

Transceptor óptico, SFP+, 10G, módulo monomodo (CWDM, 1551 nm, 70 km, LC)

SFP-10G-ZCW1571

Transceptor óptico, SFP+, 10G, módulo monomodo (CWDM, 1571 nm, 70 km, LC)

SFP-10G-ZCW1591

Transceptor óptico, SFP+, 10G, módulo monomodo (CWDM, 1591 nm, 70 km, LC)

SFP-10G-ZCW1611

Transceptor óptico, SFP+, 10G, módulo monomodo (CWDM, 1611 nm, 70 km, LC)

QSFP-40G-SR4

Transceptor óptico 40GBase-SR4, QSFP+, 40G, multimodo (850 nm, 0,15 km, MPO)

QSFP-40G-iSR4

Transceptor óptico 40GBase-iSR4, QSFP+, 40G, multimodo (850 nm, 0,15 km, MPO)

(Conéctese a cuatro transceptores ópticos SFP+)

QSFP-40G-eSR4

Transceptor óptico 40GBase-eSR4, QSFP+, 40G, multimodo (850 nm, 0,3 km, MPO)

(Conéctese a cuatro transceptores ópticos SFP+)

QSFP-40G-iSM4

Transceptor óptico 40GBase-iSM4, QSFP+, 40G, módulo monomodo (1310 nm, 1,4 km, MPO)

(Conéctese a cuatro transceptores ópticos SFP+)

QSFP-40G-eSM4

Transceptor óptico 40GBase-eSM4, QSFP+, 40G, módulo monomodo (1310 nm, 10 km, MPO)

(Conéctese a cuatro transceptores ópticos SFP+)

Artículo

Descripción

Memoria (RAM)

4 GB

Destello

 2 GB en total. Para ver el tamaño de memoria flash disponible,

 ejecute el   comando de versión de visualización .

Tiempo medio entre fallos (MTBF)

62,27 años

Tiempo medio de reparación (MTTR)

2 horas

Disponibilidad

> 0.99999

Protección contra sobretensiones del puerto de servicio

N / A

Protección contra sobretensiones de la fuente de alimentación

· Utilizando módulos de potencia AC: ±6 kV en modo diferencial,

       ±6 kV en modo común

· Utilizando módulos de potencia DC: ±2 kV en modo diferencial,

       ±4 kV en modo común

Dimensiones (Al. x An. x Pr.)

· Dimensiones básicas

      (excluyendo las partes que sobresalen del cuerpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pulg. x 17,4 pulg. x 16,5 pulg.)

· Dimensiones máximas (la profundidad es la distancia desde

       puertos del panel frontal al asa del panel posterior):

       43,6 mm x 442,0 mm x 456,0 mm

      (1,72 pulg. x 17,4 pulg. x 17,6 pulg.)

Peso (con embalaje)

8,9 kg (19,62 libras)

Puertos de pila

· Cualquier puerto 10GE SFP+

         (un máximo de 16 puertos físicos)

· Cualquier puerto 40GE QSFP+

         (un máximo de 6 puertos físicos)

RTC

Soportado

RPS

No soportado

PoE

No soportado

Rango de tensión nominal

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alto voltaje: 240 V CC

· Entrada CC: -48 V CC a -60 V CC

Rango de voltaje máximo

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada de CC de alto voltaje: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energía

(100 % de rendimiento, velocidad máxima de los ventiladores)

249 vatios

Consumo típico de energía

(30% de la carga de tráfico, probado según el estándar ATIS)

     135W

Temperatura de funcionamiento

-5 °C a 45 °C (32 °F a 113 °F)

a una altitud de 0-1800 m (0-5906 pies)

NOTA:

Cuando la altitud es 1800-5000 m (5906-16404 pies),

la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F)

cada vez que la altitud aumenta en 220 m (722 pies).

El interruptor no se puede iniciar cuando el ambiente

la temperatura es inferior a 0°C (32°F).

Temperatura de almacenamiento

-40 °C a +70 °C (-40 °F a +158 °F)

Ruido a temperatura normal

(27°C, potencia de sonido)

< 65dB(A)

Humedad relativa

5% a 95%, sin condensación

Altitud de funcionamiento

0-5000 m (0-16404 pies)

Certificación

· Certificación CEM

· Certificación de seguridad

· Certificación de fabricación

número de pieza

02353AJW

02353AJW-001

02353AJW-003

02353AJW-004
