s6730-h28y4c

1

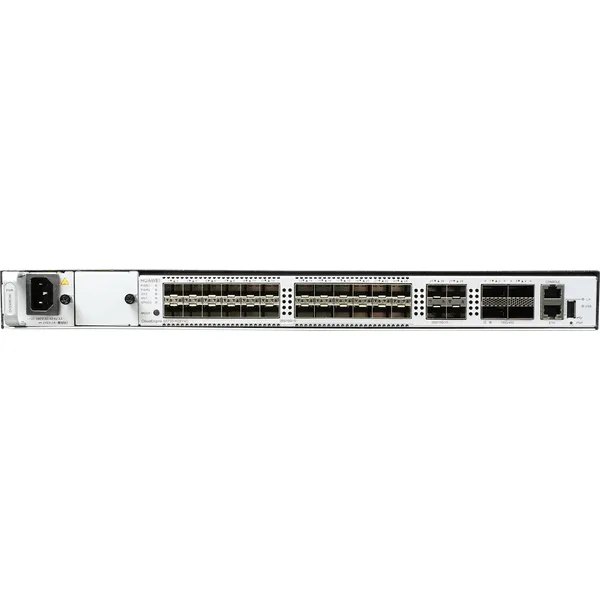

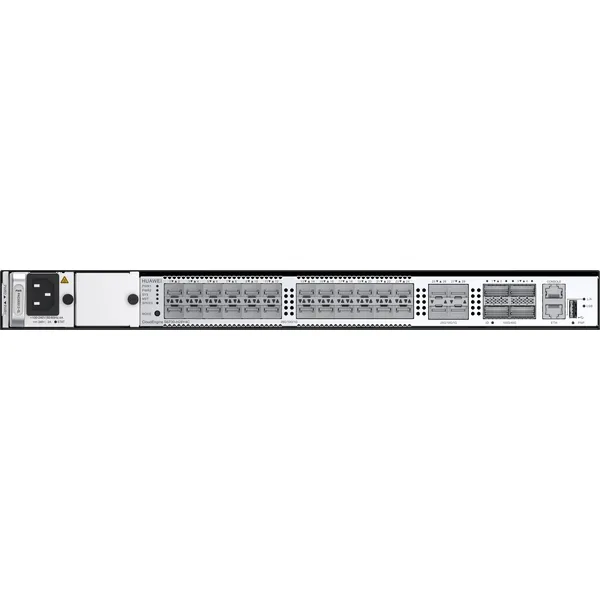

Ranura del módulo de potencia 1

NOTA:

Módulo de potencia aplicable:

· PDC260S12-DL

         (Módulo de alimentación de CC de 260 W)

· PAC300S12-CL

        (Módulo de alimentación de CA de 300 W)

2

Ranura del módulo de potencia 1

NOTA:

Módulo de potencia aplicable:

· PDC260S12-DL

         (Módulo de alimentación de CC de 260 W)

· PAC300S12-CL

        (Módulo de alimentación de CA de 300 W)

3

Veintiocho puertos ópticos 1GE/10GE/25GE SFP28

4

Cuatro puertos ópticos 40GE/100GE QSFP28

5

Un puerto de consola

6

Un puerto de gestión ETH

7

 Un puerto USB

8

Un botón PNP

AVISO:

Para restaurar la configuración de fábrica y restablecer el interruptor, mantenga presionado el botón

durante al menos 6 segundos.

Para restablecer el interruptor, presione el botón. Restablecer el interruptor causará

Interrupción del servicio.

Tenga cuidado cuando presione el botón PNP.

9

tornillo de tierra

NOTA:

El tornillo de tierra está en el lado izquierdo del chasis.

Artículo

Especificación

Dimensiones sin embalaje (Al. x An. x Pr.) [mm(pulg.)]

Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo):

43,6 mm x 442,0 mm x 220,0 mm (1,72 pulg. x 17,4 pulg. x 8,66 pulg.)

Dimensiones máximas (la profundidad es la distancia desde los puertos en

el panel frontal a las partes que sobresalen del panel trasero):

43,6 mm x 442,0 mm x 231,0 mm (1,72 pulg. x 17,40 pulg. x 9,09 pulg.)

Dimensiones con embalaje (Al. x An. x Pr.) [mm(pulg.)]

115 mm × 545 mm × 360 mm (4,53 pulg. x 21,46 pulg. x 14,17 pulg.)

Altura del chasis [U]

1U

Peso sin embalaje [kg(lb)]

3,4 kg (7,5 libras)

Peso con embalaje [kg(lb)]

4,65 kg (10,25 libras)

Consumo típico de energía [W]

186W

Disipación de calor típica [BTU/hora]

634,65 BTU/hora

Consumo máximo de energía [W]

253W

Disipación máxima de calor [BTU/hora]

863,26 BTU/hora

MTBF [año]

54.68 año

MTTR [hora]

2 horas

Disponibilidad

>0.99999

Ruido a temperatura normal (potencia acústica) [dB(A)]

64,5 dB(A)

Ruido a temperatura normal (presión acústica) [dB(A)]

51,7 dB(A)

Número de ranuras para tarjetas

0

Número de ranuras de alimentación

2

Número de módulos de ventiladores

3

Fuente de alimentación redundante

1+1

Los módulos de alimentación de CA y CC enchufables se pueden usar juntos en el

mismo interruptor.

Temperatura de funcionamiento a largo plazo [°C(°F)]

-5°C a +45°C (23°F a 113°F) a una altitud de 0-1800 m

(0-5906 pies)

Temperatura de funcionamiento a corto plazo [°C(°F)]

No soportado

Restricción en la tasa de variación de la temperatura de funcionamiento [°C(°F)]

Cuando la altitud es de 1800 a 5000 m (5906 a 16404 pies),

la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F)

cada vez que la altitud aumenta en 220 m (722 pies).

Los dispositivos no pueden iniciarse cuando la temperatura es inferior a 0 °C (32 °F).

Cuando se utiliza el módulo óptico QSFP-100G-ER4, el funcionamiento

la temperatura oscila entre -5 °C y +40 °C (23 °F y 104 °F).

Temperatura de almacenamiento [°C(°F)]

-40 °C a +70 °C (-40 °F a +158 °F)

Humedad relativa de funcionamiento a largo plazo [RH]

5% a 95%, sin condensación

Altitud de operación a largo plazo [m (pies)]

0-5000 m (0-16404 pies)

Altitud de almacenamiento [m (pies)]

0-5000 m (0-16404 pies)

Modo de fuente de alimentación

Fuente de alimentación enchufable

Tensión nominal de entrada [V]

· Entrada CA: 100 V CA a 240 V CA; 50/60 Hz

· Entrada CC de alto voltaje: 240 V CC

· Entrada de CC: –48 V CC a –60 V CC

Rango de tensión de entrada [V]

· Entrada de CA: 90–290 V CA; 45–65 Hz

· Entrada CC de alto voltaje: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Corriente máxima de entrada [A]

Las especificaciones actuales dependen de la potencia enchufable

módulos en uso.

Para obtener más información, consulte las especificaciones del módulo de alimentación relacionado.

Memoria

4 GB

Memoria flash

2 GB en total. Para ver el tamaño de memoria flash disponible, ejecute

el comando de versión de visualización.

Puerto de consola

RJ45

Puerto de gestión eth

RJ45

USB

Soportado

RTC

Soportado

Entrada RPS

No soportado

Protección contra sobretensiones del puerto de servicio [kV]

-

Protección contra sobretensiones de la fuente de alimentación [kV]

· Módulo de alimentación AC configurado: ±6 kV en modo diferencial,

           ±6 kV en modo común

· Módulo de potencia DC configurado: ±2 kV en modo diferencial,

           ±4 kV en modo común

tipos de ventiladores

Incorporado

Modo de disipación de calor

Disipación de calor con ventilador, ajuste inteligente de la velocidad del ventilador

Dirección del flujo de aire

El aire entra por el lado izquierdo y el panel frontal y sale por

el lado correcto.

PoE

No soportado

Certificación

Certificación CEM

Certificación de seguridad

Certificación de fabricación
