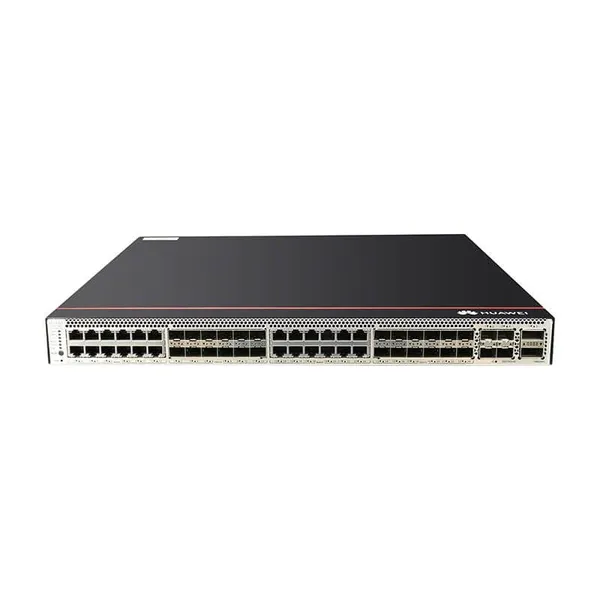

s5732-h48xum2cc

1

Un botón PNP

AVISO:

Para restaurar la configuración de fábrica y restablecer el interruptor,

mantenga presionado el botón durante al menos 6 segundos.

Para restablecer el interruptor, presione el botón.

Restablecer el interruptor causará la interrupción del servicio.

Tenga cuidado cuando presione el botón PNP.

2

Veinticuatro PoE++ 100M/1000M/2.5GE/

Puertos 5GE/10GE BASE-T (puertos multiGE)

NOTA:

El S5732-H48XUM2CC es un conmutador óptico-eléctrico híbrido.

Puede usar un puerto multi-GE y un puerto óptico 10GE SFP+

puerto juntos conectándolos a través de un cable híbrido.

Este cable está compuesto por núcleos de cobre terminados en RJ45

conectores y fibras ópticas terminadas en conectores LC.

El escenario de aplicación típico es el siguiente:

· Los núcleos de cobre conectan un puerto multi-GE de un

cambiar a un puerto PoE_IN de un AP para permitir que el interruptor

suministrar energía al AP mientras no se transmiten datos a través de

este cable

· Las fibras ópticas conectan un puerto óptico SFP+ en

el interruptor a un puerto óptico SFP+ del AP para transmitir

datos.

3

Cuatro puertos ópticos 1GE/10GE/25GE SFP28

Módulos y cables aplicables:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

          (100M/1000M detección automática)

· Módulo óptico 10GE SFP+

         (OSXD22N00 no compatible)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

· SFP+ de 1, 3, 5 y 10 metros

          cables de cobre de alta velocidad

· Cables SFP+ AOC de 3 m y 10 m

· 0,5 m y 1,5 m SFP+ dedicado

         apilar cables (compatible con los últimos 16 SFP+

         puertos y se usa solo para configuración cero

         apilado)

· Cable Híbrido de Primera Generación

NOTA:

Se recomienda que las fibras ópticas de primera generación

los cables híbridos se empalman por fusión en el sitio. si te montas

fibras ópticas en cables híbridos en modo de empalme mecánico,

solo se admiten los módulos ópticos SFP-10G-iLR-S.

4

Cuatro puertos ópticos 1GE/10GE/25GE SFP28

Módulos y cables aplicables:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

          (100M/1000M detección automática)

· Módulo óptico 10GE SFP+

         (OSXD22N00 no compatible)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

· Módulo óptico 25GE SFP28

· SFP+ de 1, 3, 5 y 10 metros

          cables de cobre de alta velocidad

· Cables SFP+ AOC de 3 m y 10 m

· 1 m, 3 m y 5 m SFP28

          cables de cobre de alta velocidad

· SFP de 3, 5, 7 y 10 m

          28 cables AOC

5

Dos puertos ópticos 40GE/100GE QSFP28

Módulos y cables aplicables:

· Módulo óptico QSFP+

· Módulo óptico QSFP28

· QSFP+ de 1, 3 y 5 metros

          cables de cobre de alta velocidad

· Cable AOC QSFP+ de 10 m

· 1 m, 3 m y 5 m QSFP28

         cables de cobre de alta velocidad

· Cable AOC QSFP28 de 10 m

· Cable de pila dedicado QSFP28 de 2 m

  (compatible con V200R020C10 y versiones posteriores)

NOTA:

Puede ejecutar el  dispositivo set port-config-mode enable

Comando para cambiar el modo de trabajo de SFP28 y

Puertos ópticos QSFP28. Por defecto, el modo de trabajo de

Los puertos ópticos SFP28 y QSFP28 son

 " 4 x 25GE + 2 x 40GE " Si hay algún puerto óptico QSFP28

configurado para trabajar a 100 Gbit/s o dividirse en cuatro 25GE

 puertos, los cuatro puertos ópticos SFP28 dejan de estar disponibles

6

tornillo de tierra

NOTA:

Se utiliza con un cable de tierra.

7

Un puerto USB

8

Un puerto de consola

9

Un puerto de gestión ETH

10

Ranura trasera para tarjetas

NOTA:

Tarjeta aplicable:

· S7X08000

· S7Y08000

11

Ranura de módulo de ventilador 1

NOTA:

Módulo de ventilador aplicable:

FAN-031A-B (Caja del ventilador (B, escape lateral del panel del VENTILADOR))

12

Ranura de módulo de ventilador 2

NOTA:

Módulo de ventilador aplicable:

FAN-031A-B (Caja del ventilador (B, escape lateral del panel del VENTILADOR))

13

Ranura del módulo de potencia 1

NOTA:

Módulo de potencia aplicable:

· PAC1000S56-CB

        (02312KND:

        Módulo de alimentación de CA PoE de 1000 W)

· PAC1000S56-CB

        (02312KND-001:

        Módulo de alimentación de CA PoE de 1000 W)

· PAC1000S56-DB

        (Módulo de alimentación de CA PoE de 1000 W)

       (aplicable en V200R020C10

        y versiones posteriores)

· PDC1000S56-CB

       (Módulo de alimentación de CC PoE de 1000 W)

       (aplicable en V200R021C00

        y versiones posteriores)

· PAC600S56-CB

     (Módulo de alimentación de 600 W CA y 240 V CC

     (De atrás hacia adelante, escape lateral del panel de alimentación))

     (aplicable en V200R021C10

      y versiones posteriores)

Ranura del módulo de potencia 1

NOTA:

Módulo de potencia aplicable:

· PAC1000S56-CB

        (02312KND:

        Módulo de alimentación de CA PoE de 1000 W)

· PAC1000S56-CB

        (02312KND-001:

        Módulo de alimentación de CA PoE de 1000 W)

· PAC1000S56-DB

        (Módulo de alimentación de CA PoE de 1000 W)

       (aplicable en V200R020C10

        y versiones posteriores)

· PDC1000S56-CB

       (Módulo de alimentación de CC PoE de 1000 W)

       (aplicable en V200R021C00

        y versiones posteriores)

· PAC600S56-CB

     (Módulo de alimentación de 600 W CA y 240 V CC

     (De atrás hacia adelante, escape lateral del panel de alimentación))

     (aplicable en V200R021C10

      y versiones posteriores)

Artículo

Descripción

Memoria (RAM)

4 GB

Destello

 2 GB en total. Para ver el tamaño de memoria flash disponible,

 ejecute el   comando de versión de visualización .

Tiempo medio entre fallos (MTBF)

32,38 años

Tiempo medio de reparación (MTTR)

2 horas

Disponibilidad

> 0.99999

Protección contra sobretensiones del puerto de servicio

Modo común: ±6 kV

Protección contra sobretensiones de la fuente de alimentación

· Utilizando módulos de potencia AC: ±6 kV en modo diferencial,

       ±6 kV en modo común

· Utilizando módulos de potencia DC: ±2 kV en modo diferencial,

       ±4 kV en modo común

Dimensiones (Al. x An. x Pr.)

· Dimensiones básicas

      (excluyendo las partes que sobresalen del cuerpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pulg. x 17,4 pulg. x 16,5 pulg.)

· Dimensiones máximas (la profundidad es la distancia desde

       puertos del panel frontal al asa del panel posterior):

       43,6 mm x 442,0 mm x 446,0 mm

      (1,72 pulg. x 17,4 pulg. x 17,6 pulg.)

Peso (incluido el embalaje)

 8,2 kg (18,08 libras)

Puertos de pila

Cualquier puerto eléctrico Ethernet (10GE), puertos ópticos en el

panel frontal (25GE/40GE/100GE), o puertos ópticos en el

tarjeta (10GE/25GE)

RTC

Soportado

RPS

No soportado

PoE

Soportado

Rango de tensión nominal

· Entrada CA: 100 V CA a 130 V CA,

            200 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alto voltaje: 240 V CC

· Entrada CC: -48 V CC a -60 V CC

Rango de voltaje máximo

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada de CC de alto voltaje: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energía

(100 % de rendimiento, velocidad máxima de los ventiladores)

· Sin proporcionar la función PoE: 338 W (sin tarjeta)

· Cargas 100% PoE: 1980 W (PoE: 1440 W, sin tarjeta)

Consumo típico de energía

(30% de la carga de tráfico, probado según el estándar ATIS)

    231 W (sin tarjeta)

Temperatura de funcionamiento

-5°C a +45°C (23°F a 113°F) a una altitud de 0-1800 m

(0-5906 pies)

NOTA:

Cuando la altitud es 1800-5000 m (5906-16404 pies), la mayor

la temperatura de funcionamiento se reduce en 1 °C (1,8 °F) cada vez que

la altitud aumenta en 220 m (722 pies).

El interruptor no se puede iniciar cuando la temperatura ambiente es

inferior a 0°C (32°F).

La temperatura de funcionamiento del interruptor es de -5 °C a 40 °C

(23 °F a 104 °F) cuando utiliza el módulo óptico QSFP-100G-ER4.

Temperatura de almacenamiento

-40 °C a +70 °C (-40 °F a +158 °F)

Ruido a temperatura normal

(27°C, potencia de sonido)

< 63,1 dB(A)

Humedad relativa

5% a 95%, sin condensación

Altitud de funcionamiento

0-5000 m (0-16404 pies)

Certificación

· Certificación CEM

· Certificación de seguridad

· Certificación de fabricación

número de pieza

02353MLH

02353MLH-001
