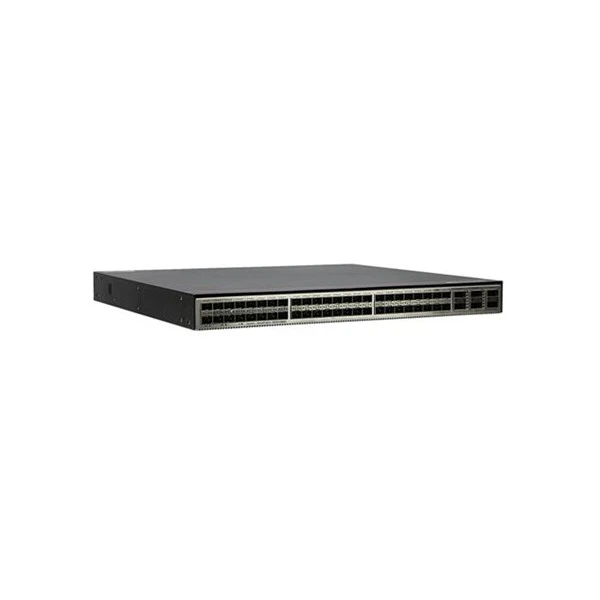

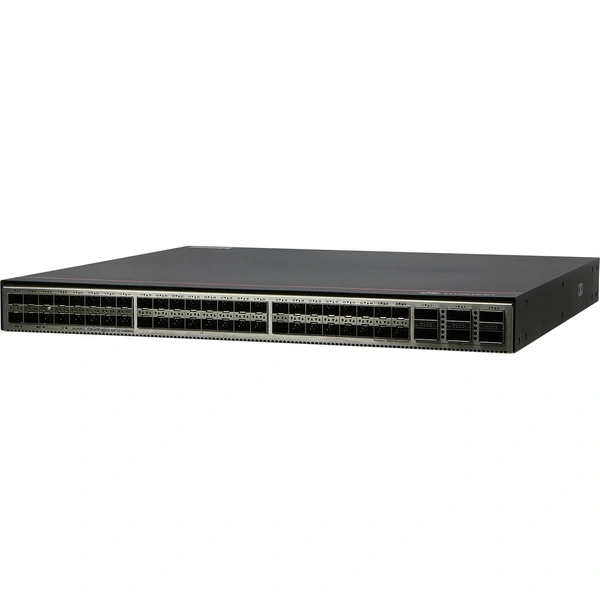

s5732-h48s6q

1

Cuarenta y cuatro puertos 1000BASE-X

Módulos aplicables:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

       (funciona a 10 Mbit/s, 100 Mbit/s o 1000 Mbit/s)

2

Cuatro puertos 10GE SFP+

Módulos y cables aplicables:

· Módulo óptico GE

· Módulo óptico GE-CWDM

· Módulo óptico GE-DWDM

· Módulo de cobre GE

          (100M/1000M detección automática)

· Módulo óptico 10GE SFP+

        (OSXD22N00 no compatible)

· Módulo óptico 10GE-CWDM

· Módulo óptico 10GE-DWDM

· SFP+ de 1, 3, 5 y 10 metros

        cables de cobre de alta velocidad

· Cables SFP+ AOC de 3 m y 10 m

3

Seis puertos ópticos 40GE/100GE QSFP+

Módulos y cables aplicables:

· Módulo óptico QSFP+

· 1 m, 3 m y 5 m QSFP+ a QSFP+

           cables de cobre de alta velocidad

· 10 m de cable QSFP+ a QSFP+ AOC

· Módulo óptico QSFP28

           (compatible con V200R020C00 y

           versiones posteriores, con una licencia cargada)

· 1 metro QSFP28 a QSFP28

          cable de cobre de alta velocidad

         (compatible con V200R020C00 y

          versiones posteriores, con una licencia cargada)

· 10 m de cable QSFP28 a QSFP28 AOC

         (compatible con V200R020C00

          y versiones posteriores, con una licencia cargada)

· Cable de pila dedicado QSFP28 de 2 m

        (apoyado en

    V200R020C10 y versiones posteriores)

NOTA:

Un puerto óptico QSFP+ no se puede dividir en cuatro

 puertos 10GE, independientemente de si el puerto

utiliza un módulo óptico QSFP28 o QSFP+.

De forma predeterminada, un puerto óptico QSFP+ es un puerto 40GE.

En V200R020C00 y versiones posteriores, una licencia

se puede cargar para aumentar la tasa de puerto a 100

Gbit/s. Después de activar la licencia, ejecute el

asigne el comando 100GE de tipo de puerto y reinicie

 el interruptor para configurar el puerto como un puerto 100GE.

4

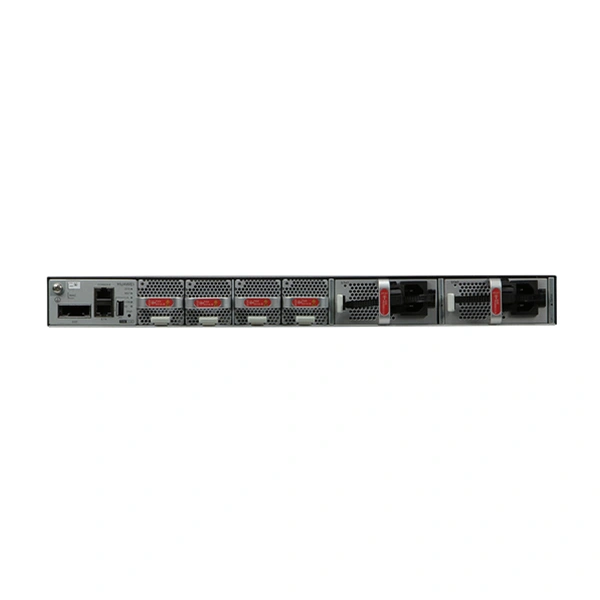

tornillo de tierra

NOTA:

Se utiliza con un cable de tierra.

5

Ranura para tarjeta SSD

NOTA:

Esta ranura está reservada para uso futuro.

6

Un puerto de consola

7

Un puerto de gestión ETH

8

Un puerto USB

9

Un botón PNP

AVISO:

Para restaurar la configuración de fábrica y restablecer el interruptor,

mantenga presionado el botón durante al menos 6 segundos.

Para restablecer el interruptor, presione el botón.

Restablecer el interruptor causará la interrupción del servicio.

Tenga cuidado cuando presione el botón PNP.

10

Ranura de módulo de ventilador 1

NOTA:

Módulo de ventilador aplicable:

VENTILADOR-031A-B

(Caja del ventilador (B, escape lateral del panel del VENTILADOR))

11

Ranura de módulo de ventilador 2

NOTA:

Módulo de ventilador aplicable:

FAN-031A-B (Caja del ventilador (B, escape lateral del panel del VENTILADOR))

12

Ranura de módulo de ventilador 3

NOTA:

Módulo de ventilador aplicable:

VENTILADOR-031A-B

(Caja del ventilador (B, escape lateral del panel del VENTILADOR))

13

Ranura de módulo de ventilador 4

NOTA:

Módulo de ventilador aplicable:

FAN-031A-B (Caja del ventilador (B, escape lateral del panel del VENTILADOR))

14

Ranura del módulo de alimentación 1

NOTA:

Módulo de potencia aplicable:

· PAC600S12-CB

       (Módulo de alimentación de CA de 600 W)

· PAC600S12-EB

       (Módulo de alimentación de CA de 600 W)

· PAC600S12-DB

       (Módulo de alimentación de CA de 600 W)

           (aplicable en V200R020C10

            y versiones posteriores)

· PDC1000S12-DB

       (Módulo de alimentación de CC de 1000 W)

15

Ranura del módulo de potencia 2

NOTA:

Módulo de potencia aplicable:

· PAC600S12-CB (módulo de alimentación de CA de 600 W)

· PAC600S12-EB (módulo de alimentación de CA de 600 W)

· PAC600S12-DB (módulo de alimentación de CA de 600 W)

         (aplicable en V200R020C10 y versiones posteriores)

· PDC1000S12-DB (módulo de alimentación de CC de 1000 W)

Modelo

Descripción

PAC600S12-CB

Módulo de alimentación de CA de 600 W (de atrás hacia adelante, escape lateral del panel de alimentación)

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 40 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 10 km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 40 km, LC)

S-SFP-GE-LH80-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 80 km, LC)

SFP-GE-ZBXU1

Transceptor óptico, eSFP, GE, módulo monomodo BiDi

(1490nm(Tx)/1570nm(Rx),80km,LC)

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1490/RX1310, 10 km, LC)

eSFP-GE-ZX100-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 100 km, LC)

SFP-GE-ZBXD1

Transceptor óptico, eSFP, GE, módulo monomodo BIDI

(1570nm(Tx)/1490nm(Rx),80km,LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1310/RX1490, 40 km, LC)

LE2MGSC40DE0

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1490/RX1310, 40 km, LC)

SFP-GE-LX-SM1310-BIDI

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1310/RX1490, 10 km, LC)

SFP-GE-BXU1-SC

1000Base, transceptor óptico BIDI, SFP, GE, módulo monomodo

(TX1490nm/RX1310nm, 10 km, SC)

Artículo

Descripción

Memoria (RAM)

4 GB

Destello

 2 GB en total. Para ver el tamaño de memoria flash disponible,

 ejecute el   comando de versión de visualización .

Tiempo medio entre fallos (MTBF)

56,87 años

Tiempo medio de reparación (MTTR)

2 horas

Disponibilidad

> 0.99999

Protección contra sobretensiones del puerto de servicio

N / A

Protección contra sobretensiones de la fuente de alimentación

· Utilizando módulos de alimentación AC: ±6 kV en modo diferencial,

       ±6 kV en modo común

· Utilizando módulos de potencia DC: ±2 kV en modo diferencial,

       ±4 kV en modo común

Dimensiones (Al. x An. x Pr.)

· Dimensiones básicas

      (excluyendo las partes que sobresalen del cuerpo):

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 pulg. x 17,4 pulg. x 16,5 pulg.)

· Dimensiones máximas (la profundidad es la distancia desde

       puertos del panel frontal al asa del panel posterior):

       43,6 mm x 442,0 mm x 446,0 mm

      (1,72 pulg. x 17,4 pulg. x 17,6 pulg.)

Peso (con embalaje)

9,2 kg (20,28 libras)

Puertos de pila

Cualquier puerto QSFP+

RTC

Soportado

RPS

No soportado

PoE

No soportado

Rango de tensión nominal

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alto voltaje: 240 V CC

· Entrada CC: -48 V CC a -60 V CC

Rango de voltaje máximo

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada de CC de alto voltaje: 190 V CC a 290 V CC

· Entrada CC: -38,4 V CC a -72 V CC

Consumo máximo de energía

(100 % de rendimiento, velocidad máxima de los ventiladores)

255W

Consumo típico de energía

(30% de la carga de tráfico, probado según

 estándar ATIS)

     142W

Temperatura de funcionamiento

-5°C a +45°C (23°F a 113°F) a una altitud de 0-1800 m

(0-5906 pies)

NOTA:

Cuando la altitud es 1800-5000 m (5906-16404 pies), la mayor

la temperatura de funcionamiento se reduce en 1 °C (1,8 °F) cada vez que

la altitud aumenta en 220 m (722 pies).

El interruptor no se puede iniciar cuando la temperatura ambiente es

inferior a 0°C (32°F).

La temperatura de funcionamiento del interruptor es de -5 °C a 40 °C

(23 °F a 104 °F) cuando utiliza el módulo óptico QSFP-100G-ER4.

Temperatura de almacenamiento

-40 °C a +70 °C (-40 °F a +158 °F)

Ruido a temperatura normal

(27°C, potencia de sonido)

< 65dB(A)

Humedad relativa

5% a 95%, sin condensación

Altitud de funcionamiento

0-5000 m (0-16404 pies)

Certificación

· Certificación CEM

· Certificación de seguridad

· Certificación de fabricación

número de pieza

02353AJU

02353AJU-001

02353AJU-003

02353AJU-004
