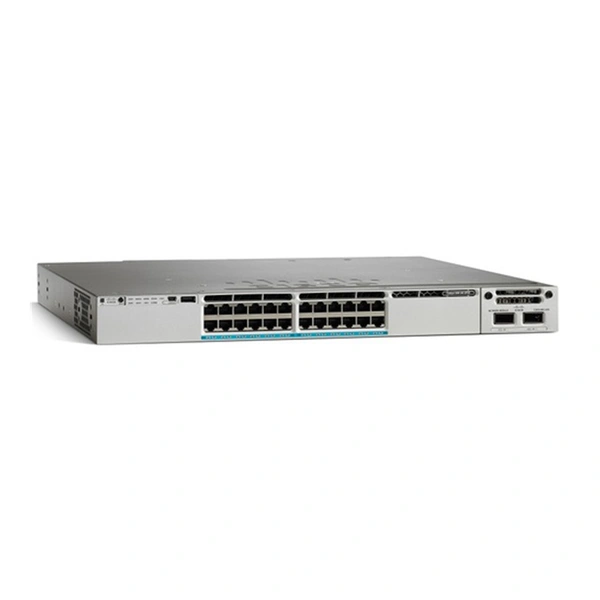

Обзор WS-C3850-24U-E
Cisco WS-C3850-24U-E поддерживает стекируемые 24 порта 10/100/1000 Cisco UPOE, 1 сеть
модульный слот, блок питания 1100 Вт и шасси 1RU. Cisco Catalyst серии 3850 обеспечивает
возможности, которые идеально подходят для поддержки конвергенции проводного и беспроводного доступа.
Новая интегрированная платформа Cisco Unified Access Data™ Plane (UADP) для конкретных приложений
Схема (ASIC) обеспечивает питание коммутатора и обеспечивает применение единых политик для проводных и беспроводных сетей.
видимость приложений, гибкость и оптимизация приложений. Эта конвергенция построена на
отказоустойчивость новой улучшенной технологии Cisco StackWise®-480.
На рис. 1 показана задняя панель Cisco WS-C3850-24U-E.
Примечание:
① Разъем заземления ② КОНСОЛЬ (консольный порт RJ-45) ③ Разъем порта StackWise
④ Разъем StackPower ⑤ Модули питания
⑥ Модуль вентилятора ⑦ Порт MGMT ⑧ Кнопка сброса
На рис. 2 показаны разъемы StackWise-480 и StackPower.
Этот коммутатор с набором функций LAN Base можно стекировать только с другими коммутаторами серии Catalyst 3850.
Базовые коммутаторы LAN.
WS-C3850-24U-E Спецификация
| WS-C3850-24U-E Спецификация | |
информация о модели: | WS-C3850-24U-Е |
тип корпуса | Для монтажа в стойку - 1U |
Порты | Стекируемые 24 порта 10/100/1000 Cisco UPOE |
Интерфейс управления сетью | ● Порт управления Ethernet: разъемы RJ-45, 4-парный кабель UTP категории 5 |
Доступная мощность PoE | 800 Вт |
Максимальное количество штабелей | до 9 коммутаторов с одинаковым набором функций IOS в одной серии |
Пропускная способность стека | 480 Гбит/с |
Процессор | Многоядерный процессор |
БАРАН | 4 г |
Флэш-память | 2 г |
Беспроводная связь | |
Количество точек доступа на коммутатор/стек | 100 |
Количество беспроводных клиентов на коммутатор/стек | 2000 г. |
Общее количество WLAN на коммутатор | 64 |
Пропускная способность беспроводной сети на коммутатор | до 20 Гбит/с |
Поддерживаемые серии точек доступа Aironet | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
Расширение / подключение | |
Консольные порты | USB (тип B), Ethernet (RJ-45) |
Слоты расширения) | 1 слот для сетевого модуля и 1 слот для резервного питания |
Выбор сетевых модулей | C3850-NM-4-1G C3850-NM-2-10G |
Укладочный кабель | ●STACK-T1-50CM Кабель для стекирования StackWise, длина 0,5 м |
Кабель питания стека (рекомендуется) | ● Кабель питания стека CAB-SPWR-30CM длиной 30 см |
Источник питания | PWR-C1-1100WAC/2= |
Силовое устройство | Блок питания - резервный - съемный модуль |
Резервирование питания | по желанию |
Диапазон напряжения (Авто) | 100В-240В |
Потребляемая мощность в автономном режиме (в ваттах) | 84,97 (макс.) |
Разнообразный | |
Размеры (В х Ш х Г) | 1,75 х 17,5 х 19,2 дюйма; 4,45 х 44,5 х 48,8 см |
Комплект для монтажа в стойку | по желанию |
Среднее время безотказной работы в часах | 237 310 |
Соответствие стандартам | ● Протокол связующего дерева IEEE 802.1D ● IEEE 802.3 10BASE-T |
Системное ПО/лицензия | |
Программное обеспечение | IP-сервисы iOS |
Лицензия EnergyWise | ЭНЕРГИЯ-МГТ, ЭНЕРГИЯ-МГТ-100-К9 |
Функции | ●Поддержка RPS ● Jumbo Frames ● VLANS ●Voice Vlan ●VTPv2 ●CDPv2 ●LLDP ● 802.3ad LACP и PAgP ● PVST/PVST+ ● 802.1W/802.1S ● Быстрый порт/Быстрый восходящий канал ● Протокол динамического транкинга (DTP) ● Порт CoS Trust и переопределение ● Доверенная граница ● Классификация ACL ● Политики входящего трафика ● Автоматическое QoS ● Политики для каждой VLAN ● Очереди 802.1p ● Планирование ● Постановка в очередь с приоритетом ● Настройка очередей с приоритетом CoS ● Настройка приоритета CoS Очереди ● Настройка веса очереди ● Настройка буферов и пороговых значений ● Карты классов и политик ● Изменение CoS и сопоставление DSCP ● Взвешенное отбрасывание хвоста ● IGMPv1,v2,v3 и MLDv1, v2 ● Сервер DHCP ● Прозрачность DSCP ● HSRP, VRRP, BLGP ● RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 ● VRF-lite ● PIM-SM/DM, Режим разреженной плотности PIM, SSM ● Гибкий сетевой поток |
Расширенная сетевая безопасность | ● Безопасность порта ● Отслеживание DHCP ● Динамическая проверка ARP (DAI) ● Защита источника IP ● Одноадресная переадресация по обратному пути (uRPF) |
Управление | ●BRIDGE-MIB ●CISCO-AUTH-FRAMEWORK-MIB ●CISCO-SNMP-TARGET-EXT-MIB ●CISCO-STACKMAKER-MIB |
Техническая поддержка и услуги | ● Услуга Cisco SMARTnet ● Услуга Cisco Smart Foundation ● Базовая услуга Cisco SP ● Услуги специализированной технической поддержки Cisco |
Диапазоны окружающей среды | |
С источником питания переменного тока Условия эксплуатации и высота над уровнем моря | |
Рабочая температура до 5000 футов (1500 м) | от 23ºF до 113ºF (от -5ºC до +45ºC) |
Рабочая температура до 10 000 футов (3000 м) | от 23ºF до 104ºF (от -5ºC до +40ºC) |
Кратковременное исключение на уровне моря с отказом одного вентилятора | от 23ºF до 113ºF (от -5ºC до +45ºC) |
Кратковременное исключение до 5000 футов (1500 м) | от 23ºF до 122ºF (от -5ºC до 50ºC) |
Кратковременное исключение до 10 000 футов (3000 м) | от 23ºF до 113ºF (от -5ºC до 45ºC) |
С источником питания постоянного тока Условия эксплуатации и высота над уровнем моря (NEBS) | |
Рабочая температура до 6000 футов (1800 м) | от 23ºF до 113ºF (от -5ºC до +45ºC) |
Рабочая температура до 10 000 футов (3000 м) | от 23ºF до 104ºF (от -5ºC до +40ºC) |
Рабочая температура до 13 000 футов (4000 м) | от 23ºF до 95ºF (от -5ºC до 35ºC) |
Кратковременное исключение до 6000 футов (1800 м) | от 23ºF до 131ºF (от -5ºC до +55ºC) |
Кратковременное исключение до 10 000 футов (3000 м) | от 23ºF до 122ºF (от -5ºC до +50ºC) |
Кратковременное исключение до 13 000 футов (4000 м) | от 23ºF до 113ºF (от -5ºC до +45ºC) |
Кратковременное исключение на уровне моря с отказом одного вентилятора | от 23ºF до 113ºF (от -5ºC до +45º) |
Среда хранения | от -40ºF до 160ºF (от -40ºC до 70ºC) |
Рабочая высота | До 13000 футов (до 4000 метров) |
Высота хранения | До 15 000 футов (до 4573 метров) |
Рабочая относительная влажность | от 10% до 95% без конденсации |
Относительная влажность хранения | от 10% до 95% без конденсации |
Модули
В Таблице 2 показаны некоторые рекомендуемые модули этого коммутатора.
Модели | Описание |
C3850-NM-4-1G | Сетевой модуль Cisco 3850 Series 4 x 1GE |
C3850-NM-2-10G | Сетевой модуль Cisco серии 3850, 2 x 10GE |
C3850-NM-ПУСТОЙ | Пустой сетевой модуль Cisco серии 3850 |
PWR-C1-1100WAC | Вторичный источник питания Cisco серии 3850 1100 Вт переменного тока, конфигурация 1 Вторичный источник питания |
