Обзор WS-C3850-12S-E
Cisco Catalyst следующего поколения WS-C3850-12S-E — это стекируемый коммутатор корпоративного уровня.
и интегрирован с 12 портами SFP в наборе функций IP-сервиса. Это позволяет использовать сложные
Возможность коммутации уровня 2-4, предоставляя оптимальное решение для уровня доступа и
слой агрегации.
информация о продукте

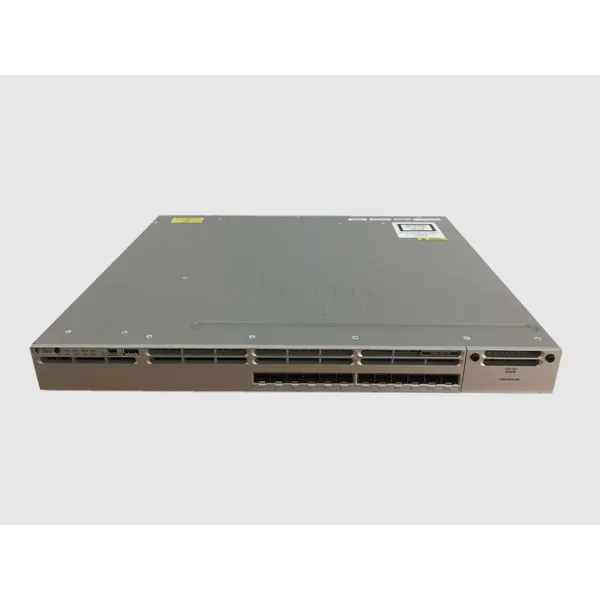

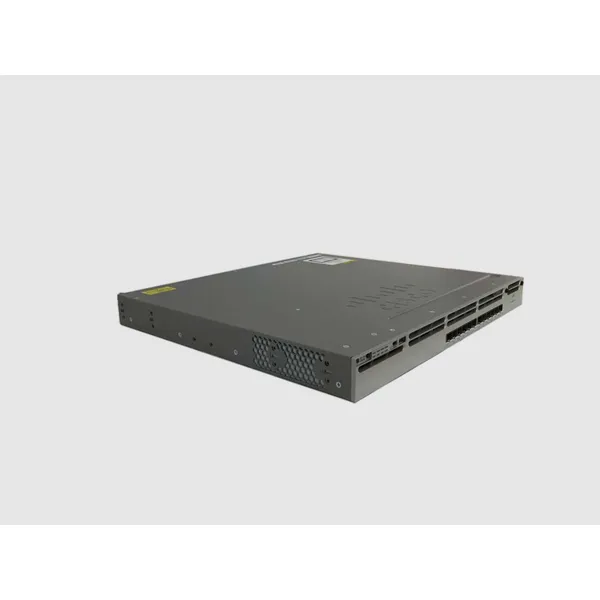

На рис. 1 показана передняя панель 12-портового коммутатора Cisco серии 3850.
Примечание:
① UID (синий маячок) ② Кнопка режима ③ Светодиоды состояния
④ Порт USB mini типа B (консольный) ⑤ Порт USB типа A для хранения данных
⑥ 12 портов SFP ⑦ Слот для сетевого модуля восходящей связи SFP
· Светодиоды состояния включают STAT (состояние), DUPLX (дуплекс), SPEED, STACK, SYST (система),
ACTV (активный) и S-PWR (мощность стека).
· Коммутатор поддерживает один сетевой модуль с возможностью «горячей» замены, который предоставляет порты восходящей связи.
для подключения к другим устройствам. Коммутатор должен работать только с сетевым
установлен модуль или пустой модуль.

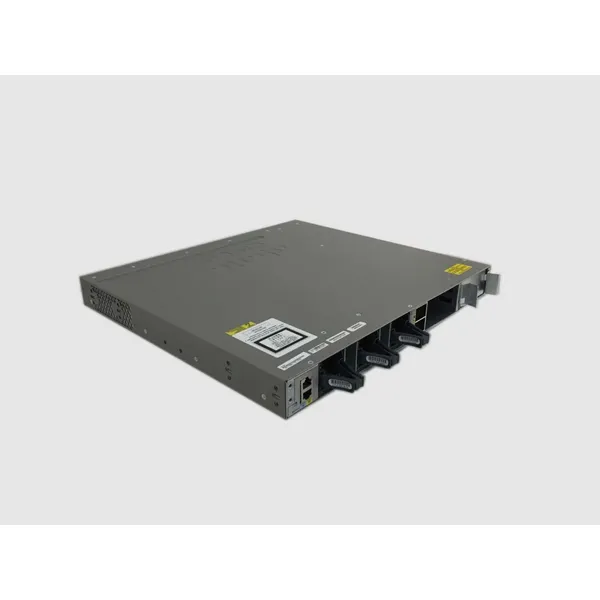

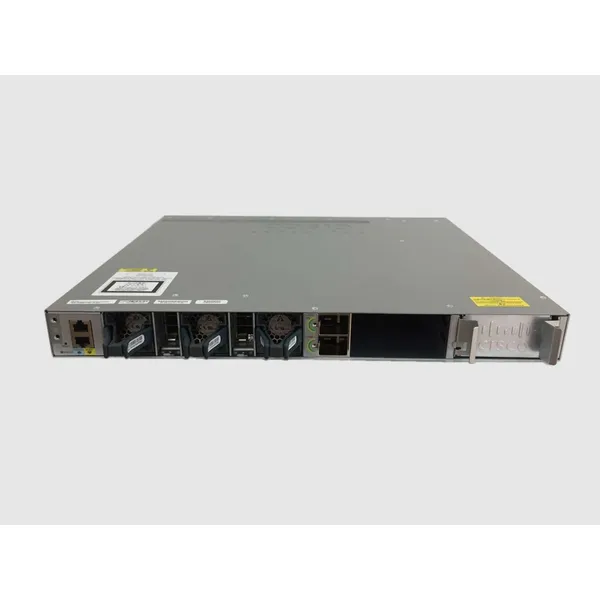

На рис. 2 показана задняя панель Cisco WS-C3850-12S-E.
Примечание:
① Разъем заземления ② КОНСОЛЬ (консольный порт RJ-45) ③ Разъем порта StackWise
④ Разъем StackPower ⑤ Модули питания
⑥ Модуль вентилятора ⑦ Порт MGMT ⑧ Кнопка сброса
На рис. 3 показаны разъемы StackWise-480 и StackPower.
Набор функций службы IP можно объединить только с другими коммутаторами службы IP Catalyst серии 3850.
Емкость стека питания поддерживается технологией Cisco Stackpower для обеспечения
избыточность среди элементов стека.
WS-C3850-12S-E Спецификация
WS-C3850-12S-E Спецификация | |
информация о модели: | WS-C3850-12S-Е |
тип корпуса | Для монтажа в стойку - 1U |
Порты | 12 портов SFP |
Интерфейс управления сетью | ● Порт управления Ethernet: разъемы RJ-45, 4-парный кабель UTP категории 5 |
Доступная мощность PoE | Никто |
Коммутационная способность | 68 Гбит/с |
Максимальное количество штабелей | 9 |
Пропускная способность стека | 480 Гбит/с |
Производительность пересылки | 68,4 млн пакетов в секунду |
Записи FNF | 48 000 потоков |
Максимальное количество идентификаторов VLAN | 1000 |
Размер таблицы MAC-адресов | 32К |
Процессор | Многоядерный процессор |
БАРАН | 4 г |
Флэш-память | 2 г |
Беспроводная связь | |
Количество точек доступа на коммутатор/стек | 100 |
Количество беспроводных клиентов на коммутатор/стек | 2000 г. |
Общее количество WLAN на коммутатор | 64 |
Пропускная способность беспроводной сети на коммутатор | до 20 Гбит/с |
Поддерживаемые серии точек доступа Aironet | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
Расширение / подключение | |
Консольные порты | USB (тип B), Ethernet (RJ-45) |
Слоты расширения) | 1 слот для сетевого модуля и 1 слот для резервного питания |
Выбор сетевых модулей | ● C3850-NM-4-1G: 4 сетевых модуля восходящих каналов 1G |
Укладочный кабель | ●STACK-T1-50CM Кабель для стекирования StackWise, длина 0,5 м |
Кабель питания стека (рекомендуется) | ● Кабель питания стека CAB-SPWR-30CM длиной 30 см |
Источник питания | PWR-C1-350WAC |
Силовое устройство | Блок питания - резервный - съемный модуль |
Резервирование питания | по желанию |
Диапазон напряжения (Авто) | 100В-240В |
Потребляемая мощность в автономном режиме (в ваттах) | 109,75 (макс.) |
Разнообразный | |
Ширина | 17,5 дюймов (44,5 см) |
Глубина | 17,7 дюймов (45,0 см) |
Высота | 1,75 дюйма (4,45 см) |
Масса | 15,48 фунта (7,02 кг) |
Комплект для монтажа в стойку | по желанию |
Среднее время безотказной работы в часах | 315 840 |
Соответствие стандартам | ● Протокол связующего дерева IEEE 802.1D ● IEEE 802.3 10BASE-T |
Системное ПО/лицензия | |
Программное обеспечение | IP-сервис IOS |
Лицензия EnergyWise | ЭНЕРГИЯ-МГТ, ЭНЕРГИЯ-МГТ-100-К9 |
Лицензии точки доступа | ●L-LIC-CT3850-UPG: SKU основной лицензии на обновление для беспроводного контроллера Cisco 3850 (электронная доставка) |
Особенности | ●Поддержка RPS ● Jumbo Frames ● VLANS ●Voice Vlan ●VTPv2 ●CDPv2 ●LLDP ● 802.3ad LACP и PAgP ● PVST/PVST+ ● 802.1W/802.1S ● Быстрый порт/Быстрый восходящий канал ● Протокол динамического транкинга (DTP) ● Порт CoS Trust и переопределение ● Доверенная граница ● Классификация ACL ● Политики входящего трафика ● Автоматическое QoS ● Политики для каждой VLAN ● Очереди 802.1p ● Планирование ● Постановка в очередь с приоритетом ● Настройка очередей с приоритетом CoS ● Настройка приоритета CoS Очереди ● Настройка веса очереди ● Настройка буферов и пороговых значений ● Карты классов и политик ● Изменение CoS и сопоставление DSCP ● Взвешенное отбрасывание хвоста ● IGMPv1,v2,v3 и MLDv1, v2 ● Сервер DHCP ● Прозрачность DSCP ● HSRP, VRRP, BLGP ● RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 ● VRF-lite ● PIM-SM/DM, Режим разреженной плотности PIM, SSM ● Гибкий сетевой поток |
Расширенная сетевая безопасность | ● Безопасность порта ● Отслеживание DHCP ● Динамическая проверка ARP (DAI) ● Защита источника IP ● Одноадресная переадресация по обратному пути (uRPF) |
Управление | ●BRIDGE-MIB ●CISCO-AUTH-FRAMEWORK-MIB ●CISCO-SNMP-TARGET-EXT-MIB ●CISCO-STACKMAKER-MIB |
Техническая поддержка и услуги | ● Услуга Cisco SMARTnet ● Услуга Cisco Smart Foundation ● Базовая услуга Cisco SP ● Услуги специализированной технической поддержки Cisco |
Диапазоны окружающей среды | |
С источником питания переменного тока Условия эксплуатации и высота над уровнем моря | |
Рабочая температура до 5000 футов (1500 м) | от 23ºF до 113ºF (от -5ºC до +45ºC) |
Рабочая температура до 10 000 футов (3000 м) | от 23ºF до 104ºF (от -5ºC до +40ºC) |
Кратковременное исключение на уровне моря с отказом одного вентилятора | от 23ºF до 113ºF (от -5ºC до +45ºC) |
Кратковременное исключение до 5000 футов (1500 м) | от 23ºF до 122ºF (от -5ºC до 50ºC) |
Кратковременное исключение до 10 000 футов (3000 м) | от 23ºF до 113ºF (от -5ºC до 45ºC) |
С источником питания постоянного тока Условия эксплуатации и высота над уровнем моря (NEBS) | |
Рабочая температура до 6000 футов (1800 м) | от 23ºF до 113ºF (от -5ºC до +45ºC) |
Рабочая температура до 10 000 футов (3000 м) | от 23ºF до 104ºF (от -5ºC до +40ºC) |
Рабочая температура до 13 000 футов (4000 м) | от 23ºF до 95ºF (от -5ºC до 35ºC) |
Кратковременное исключение до 6000 футов (1800 м) | от 23ºF до 131ºF (от -5ºC до +55ºC) |
Кратковременное исключение до 10 000 футов (3000 м) | от 23ºF до 122ºF (от -5ºC до +50ºC) |
Кратковременное исключение до 13 000 футов (4000 м) | от 23ºF до 113ºF (от -5ºC до +45ºC) |
Кратковременное исключение на уровне моря с отказом одного вентилятора | от 23ºF до 113ºF (от -5ºC до +45º) |
Среда хранения | от -40ºF до 160ºF (от -40ºC до 70ºC) |
Рабочая высота | До 13000 футов (до 4000 метров) |
Высота хранения | До 15 000 футов (до 4573 метров) |
Рабочая относительная влажность | от 10% до 95% без конденсации |
Относительная влажность хранения | от 10% до 95% без конденсации |
Модули, лицензии и аксессуары
В Таблице 2 показаны некоторые рекомендуемые модули, лицензии и аксессуары для этого коммутатора.
Модели | Описание |
C3850-NM-4-1G | Сетевой модуль Cisco 3850 Series 4 x 1GE |
C3850-NM-2-10G | Сетевой модуль Cisco серии 3850, 2 x 10GE |
C3850-NM-ПУСТОЙ | Пустой сетевой модуль Cisco серии 3850 |
L-C3850-12-SE | C3850-12 IP Base to IP Services Electronic RTU License |
PWR-C1-350WAC | Блок питания Cisco серии 3850, 350 Вт переменного тока |
PWR-C1-350WAC/2 | Дополнительный блок питания Cisco серии 3850 Вторичный блок питания 350 Вт переменного тока, конфигурация 1 |
СТЕК-T1-50CM= | Кабель для стекирования Cisco StackWise-480 длиной 50 см для коммутатора Cisco Catalyst серии 3850 |
СТЕК-T1-1M= | Стекирующий кабель Cisco StackWise-480 длиной 1 м для коммутатора Cisco Catalyst серии 3850 |
