isr4431-ДНК

Код продукта

ISR4431-ДНК

Описание

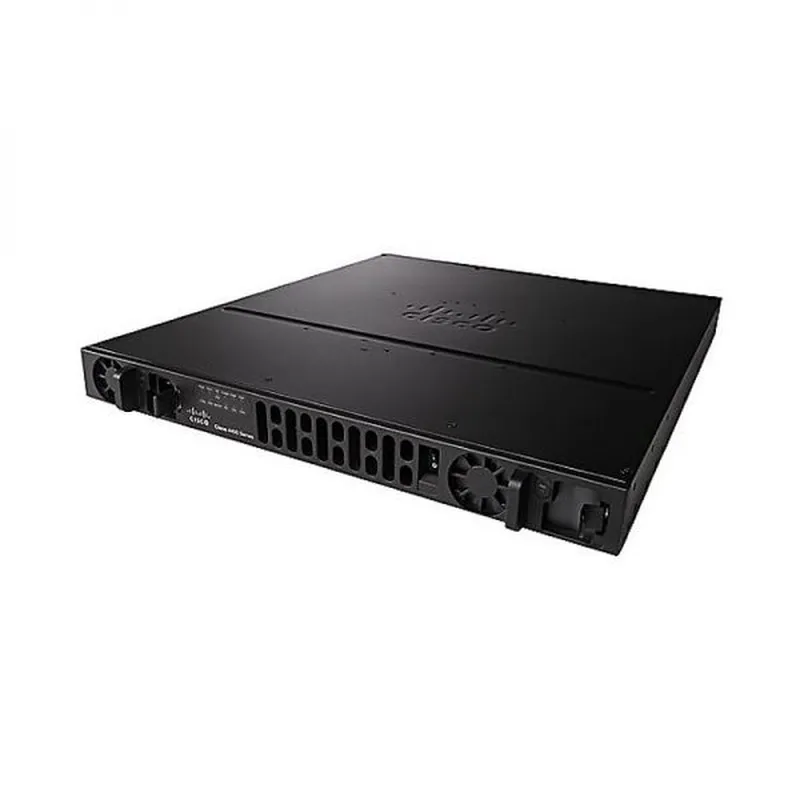

Cisco ISR 4431

(4GE, 3NIM, 8G FLASH, 4G DRAM, IPB) с сабвуфером DNA

Совокупная пропускная способность

(По умолчанию)

500 Мбит/с

Совокупная пропускная способность

(лицензия на производительность)

1 Гбит/с

Совокупный CEF Только T

пропускная способность (лицензия Boost)

Более 4 Гбит/с

Всего на борту WAN или

ЛВС 10/100/1000 портов

4

Всего на борту WAN или

Порты LAN 10 Гбит/с

Н/Д

Порты на базе RJ-45

4

Порты на базе SFP

4

Расширенные слоты сервисных модулей

0

Двойные слоты для сервисных модулей

0

NIM-слоты

3

OIR (все модули ввода/вывода)

Да

Встроенный слот ISC

1

Память по умолчанию

удвоенная скорость передачи данных 3 (DDR3)

код исправления ошибок

(ECC) ДРАМ

(комбинированный контроль/

сервисы/плоскости данных)

Н/Д

Максимальная память

DDR3 ECC DRAM

(комбинированный контроль/

сервисы/плоскости данных)

Н/Д

Память по умолчанию DDR3 ECC

DRAM (плоскость данных)

2 ГБ

Максимальная память DDR3

ECC DRAM (плоскость данных)

2 ГБ

Память по умолчанию DDR3 ECC

DRAM (плоскость управления/служб)

4ГБ

Максимальная память

DDR3  ECC DRAM

 (плоскость управления/обслуживания)

16 Гб

Флэш-память по умолчанию

8 ГБ

Максимальная флэш-память

32 ГБ

Внешние разъемы USB 2.0

(наберите "А)

1

Консольный порт USB

B mini (до 115,2 кбит/с)

2

Последовательный консольный порт — RJ45

(до 115,2 кбит/с)

1

Дополнительный последовательный порт - RJ45

(до 115,2 кбит/с)

1

Варианты питания

Внутренний: переменный ток, постоянный ток и PoE

Резервный источник питания

Внутренний: переменный ток, постоянный ток и PoE

Характеристики питания

Входное напряжение переменного тока

Автоматический выбор диапазона от 100 до 240 В переменного тока

Входное напряжение постоянного тока

Входное напряжение

Входной ток

48–60 В

12 А Макс.

Входная частота переменного тока

от 47 до 63 Гц

Диапазон входного тока переменного тока,

 Источник питания переменного тока

(максимум)

от 3 до 1,3 А

Импульсный ток на входе переменного тока

Пиковый ток 60 А и менее 5 А за полупериод

Типичная мощность (без модулей

(Вт)

65

Максимальная мощность с

Источник питания переменного тока (Вт)

250 (без PoE)

Максимальная мощность с

Источник питания постоянного тока (Вт)

437 (без PoE)

Максимальная мощность с

PoE-питание

(только платформа) (Вт)

500 с резервированием PoE

1000 с усилением PoE без резервирования

Максимальная мощность PoE конечной точки

доступен от источника питания PoE

(Вт)

250 Вт с дополнительным резервированием

Максимальная мощность PoE конечной точки

мощность с усилением PoE (Вт)

500 Вт без резервирования

Размеры (В х Ш х Г)

1,73 х 17,25 х 19,97 дюйма (43,9 х 438,15 х 507,2 мм)

Высота стойки

1 стойка (1RU)

Монтаж в стойку 19 дюймов. (48,3 см) ОВОС

Включено

Включено

По желанию

Настенное крепление

Да

Воздушный поток

Сторона ввода-вывода к стороне лицевой панели

Средняя наработка на отказ (часы)

512970

Экологические характеристики

Температура

от 32º до 104ºF (от 0 до 40ºC)

Высота над уровнем моря (Китай)

0–6 560 футов (0–2 000 м)

Высота над уровнем моря (остальной мир)

0–10 000 футов (0–3 050 м)

Кратковременная температура до

 6560 футов на NEBS GR-63-CORE

Н/Д

Относительная влажность

от 5% до 85%

Кратковременная влажность

от 5% до 90%, не более 0,024 кг воды/кг сухого воздуха

Акустика: Звуковое давление

(типичное/ максимальное)

54,3/79,1 дБА

57,2/80,8 дБА

57,2/80,8 дБА

Нерабочие условия

Температура

от -40 до 158ºF (от -40 до 70ºC)

Относительная влажность

от 5% до 95%

Высота

15 584 футов (4750 м)

Регулирование и соответствие

Безопасность

УЛ 60950-1

CAN/CSA

C22.2 Нет.

60950-1

ЕН 60950-1

AS/NZS

60950-1

МЭК 60950-1

ЭМС

47 CFR, часть 15

ИКЕС-003

Класс А

EN55032

Класс А

СИСПР32

Класс А

AS/NZS СИСПР 32

Класс А

ВККИ В-3

ЦНС 13438

ЕН 300-386

EN 61000 (Помехоустойчивость)

EN 55024, СИСПР 24

КН22, КН24

Программное обеспечение Cisco IOS XE

Протоколы

IPv4, IPv6, статические маршруты, протокол маршрутной информации

Версии 1 и 2 (RIP и RIPv2), Open Shortest

Первый путь (OSPF), расширенный IGRP (EIGRP),

Протокол пограничного шлюза (BGP), рефлектор маршрутизатора BGP,

Промежуточная система к промежуточной системе (IS-IS),

Многоадресный протокол управления интернет-группами

Версия 3 (IGMPv3), многоадресная рассылка, независимая от протокола

разреженный режим (PIM SM), многоадресная рассылка PIM для конкретного источника

(SSM), RSVP, CDP, ERSPAN, IPSLA, Звонок домой,

EEM, IKE, ACL, EVC, DHCP, FR, DNS, LISP, OTV[6],

HSRP, RADIUS, AAA, AVC, дистанционно-векторная многоадресная рассылка

Протокол маршрутизации (DVMRP), многоадресная передача IPv4-to-IPv6,

MPLS, уровень 2 и уровень 3 VPN, IP sec, уровень 2

Туннельный протокол версии 3 (L2TPv3), двунаправленный

Обнаружение переадресации (BFD), IEEE802.1ag,

и IEEE802.3ah

Инкапсуляции

Общая инкапсуляция маршрутизации (GRE), Ethernet, 802.1q

VLAN, протокол точка-точка (PPP), многоканальный

Протокол точка-точка (MLPPP), Frame Relay,

Многоканальная ретрансляция кадров (MLFR) (FR.15 и FR.16),

Высокоуровневое управление каналом передачи данных (HDLC), последовательный (RS-232,

RS-449, X.21, V.35 и EIA-530),

и PPP через Ethernet (PPPoE)

Управление движением

QoS, взвешенная справедливая организация очередей на основе классов (CBWFQ),

Взвешенное случайное раннее обнаружение (WRED),

Иерархическое QoS, маршрутизация на основе политик (PBR),

Маршрутизация производительности и NBAR.

Криптографические алгоритмы

Шифрование: DES, 3DES, AES-128 или AES-256.

(в режимах CBC и GCM); Аутентификация:

RSA (748/1024/2048 бит), ECDSA (256/384 бит);

Целостность: MD5, SHA, SHA-256, SHA-384, SHA-512

Телеком

TIA-968-B CS-03 ANSI T1.101 ITU-T G.823, G.824

Омологация директивы IEEE 802.3 RTTE

Требования зависят от страны и типа интерфейса.

Предметы

Модели

Описания

Ethernet-коммутатор

НИМ-ES2-4=

4-портовый коммутатор Cisco Gigabit Ethernet NIM

НИМ-ЭС2-8

8-портовый коммутатор Cisco Gigabit Ethernet NIM

НИМ-ЭС2-8-П

8-портовый коммутатор Cisco Gigabit Ethernet NIM

с поддержкой PoE

Ethernet

Маршрутизируемый порт

НИМ-1ГЭ-КУ-СФП

1-портовый Gigabit Ethernet NIM, двухрежимный

SFP или RJ45

НИМ-2ГЭ-КУ-СФП

2-портовый Gigabit Ethernet NIM, двухрежимный

SFP или RJ45

Беспроводная глобальная сеть

 (3G, 4G, LTE)

NIM-4G-LTE-GA=

4G LTE NIM для всего мира

(Европа, Австралия и Новая Зеландия)

Т1, Е1 и

G.703 Мультифлекс

 Магистральный голос и

WAN-интерфейс

Карты

НИМ-1МФТ-Т1/Е1

1 порт Multiflex Trunk Voice/Clear-Channel

модуль данных T1/E1

НИМ-2МФТ-Т1/Е1

2 порта Multi-flex Trunk Voice/Clear-channel

Модуль данных T1/E1

НИМ-4МФТ-Т1/Е1

4 порта Multi-flex Trunk Voice/Clear-channel

Модуль данных T1/E1

Пакетный голос

Цифровой сигнал

Процессор

Модули 4

ПВДМ4-128

128-канальный голосовой DSP-модуль

ПВДМ4-64

64-канальный голосовой DSP-модуль

ПВДМ4-32

32-канальный голосовой DSP-модуль

Голосовой интерфейс

Карты

НИМ-2ФКС

2-портовый FXS NIM

НИМ-4FXS

4-портовый FXS NIM

НИМ-2ФХО

2-портовый FXO NIM

НИМ-4ФХО

4-портовый FXO NIM

Серийная глобальная сеть

Интерфейс

НИМ-1Т

1-портовая плата последовательного высокоскоростного интерфейса WAN

НИМ-2Т

2-портовая плата последовательного высокоскоростного интерфейса WAN

канализированный

Т1/Е1 и

ISDN PRI

НИМ-1CE1T1-PRI

1 порт Multi-flex Trunk Voice/Channelized Data

Модуль T1/E1

НИМ-2CE1T1-PRI

2 порта Multi-flex Trunk Voice/Channelized Data

Модуль T1/E1

НИМ-8CE1T1-PRI

8 портов Multi-flex Trunk Voice/Channelized Data

Модуль T1/E1

Маленький

Фактор формы

Подключаемый

GLC-EX-SMD

Модуль приемопередатчика 1000BASE-EX SFP, SMF,

1310нм, ДОМ

GLC-LH-SM

GE SFP, разъем LC Приемопередатчик LX/LH

GLC-LH-SMD

GE SFP, приемопередатчик LX/LH с разъемом LC;

с ДОМ

GLC-SX-MMD

GE SFP, приемопередатчик SX с разъемом LC;

с ДОМ

GLC-ZX-SMD

1000BASE-ZX SFP; с ДОМ

Лицензии

L-SL-4430-APP-K9=

Лицензия AppX для серии Cisco ISR 4430
