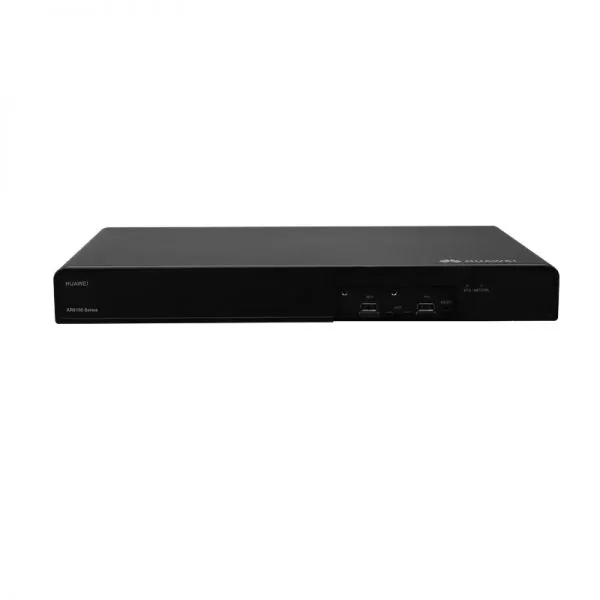

Обзор AR6120
Предприятие нового поколения NetEngine AR6000 от Huawei
маршрутизаторы используют высокопроизводительные многоядерные процессоры и
неблокирующая коммутационная структура, помогающая повысить
производительность пересылки выше, чем в среднем по отрасли.
NetEngine AR6000 также объединяет такие функции, как SD-WAN,
маршрутизация, коммутация, VPN, безопасность и MPLS, обеспечивая диверсифицированные
и облачные сервисы полностью поддерживаются.
Спецификация AR6120 | |
Системные параметры | |
Процессор | 4 ядра |
Пересылка Производительность (LAN -> WAN + БЛЕДНАЯ -> ЛВС, NAT + ACL + QoS,IMIX) | 2 Гбит/с |
IPsec Производительность (ИМИКС) | 2 Гбит/с |
Фиксированная глобальная сеть порты | 1 комбинированный порт GE + 1 порт GE RJ45 + 1 порт 10GE SFP+ (совместим с GE SFP) |
Фиксированная локальная сеть порты | 8 x GE RJ45 (можно настроить как WAN) |
Слоты SIC | 2 |
Слоты WSIC | 0 (по умолчанию)/1 (максимум) |
Слоты XSIC | \ |
Порт USB
| 1 х USB 3.0 (совместим с USB 2.0) + 1 х USB 2.0 |
Вспомогательный или консоль порт | 1 консольный порт RJ45 |
Память | 2 ГБ |
Вспышка Память | 1 ГБ/ 512 МБ* |
Горячая замена | Поддерживается |
*Примечание: для AR6120 набор микросхем флэш-памяти составляет 1 ГБ, а для пользователей используется 512 МБ. | |
Размеры и вес | |
Размеры роутера, Без крепления кронштейн установлен (В х Ш х Г) | 44,5 мм × 390 мм × 232,5 мм
|
Размеры роутера, С креплением кронштейн установлен (В х Ш х Г) | 44,5 мм × 482,6 мм × 232,5 мм |
Упаковка Габаритные размеры (В х Ш х Г) | 125 мм х 373 мм х 510 мм |
Стойка | МЭК |
Занято место в стойке | 1U |
Характеристики питания, энергопотребление и тепловыделение | |
Номинальная мощность Диапазон напряжения (переменный ток) | от 100 В до 240 В |
Номинальная мощность частота (переменный ток) | 50 Гц/60 Гц |
Максимальный ввод диапазон напряжения (AC) | от 90 В до 264 В |
Максимальный ввод ток (переменный ток) | 2 А |
Максимальный выход мощность (переменный ток) | 60 Вт |
Источник питания избыточность | \ |
Типичная мощность потребление | 18 Вт |
Максимальная мощность потребление | 20 Вт |
Вентиляторный модуль | Встроенные неподключаемые модули вентиляторов |
Воздушный поток | Слева направо |
Уровень шума | 49,6 дБ |
Параметры окружающей среды | |
Операционная температура | от 0ºC до 45ºC |
Рабочая влажность | от 5% до 95% (без конденсации) |
Рабочая высота | < 5000 м (16404,2 фута) |
Температура хранения | от –40ºC до +70ºC |
Высота хранения | < 5000 м (16404,2 фута) |
Программные функции и протоколы | |
Основная функция
| DHCP-сервер/клиент/ретранслятор, PPPoE-сервер/клиент, NAT, и управление подинтерфейсом |
локальная сеть | IEEE 802.1P, IEEE 802.1Q, IEEE 802.3, управление VLAN, Агрегация VLAN, управление MAC, STP |
БЛВС (переменный ток)
| Управление точкой доступа (обнаружение AC, доступ к AP и управление AP), CAPWAP, управление пользователями WLAN, радио WLAN управление (802.11a/b/g/n/ac), WLAN QoS (WMM), безопасность WLAN (WEP, WPA, WPA2, управление ключами) |
Одноадресная маршрутизация IPv4 | Политики маршрутизации, статические маршруты, RIP, OSPF, IS-IS, BGP |
Одноадресная маршрутизация IPv6
| Статические маршруты, политики маршрутизации, RIPng, OSPFv3, IS-ISv6, BGP4+ |
Базовая функция IPv6
| IPv6 ND, IPv6 PMTU, IPv6 FIB, IPv6 ACL, ICMPv6, DNSv6, DHCPv6 |
Туннелирование IPv6 | Ручной туннель, автоматический туннель, туннель GRE, IPv6 через туннель IPv4, туннель 6-4, ISATAP |
Мультикаст
| IGMP v1/v2/v3, PIM-SM, PIM-DM, MSDP, MBGP, IPv6 PIM, MLD |
MPLS | LDP, MPLS L3 VPN, VLL, PWE3, статический LSP, динамический LSP, MPLS TE, IP FRR, LDP FRR, TE FRR |
VPN | IPsec VPN, GRE VPN, DSVPN, A2A VPN, L2TP VPN, L2TPv3 VPN |
качество обслуживания
| Режим DiffServ, MPLS QoS, сопоставление приоритетов, контроль дорожного движения (CAR), формирование трафика, перегрузка предотвращение, управление перегрузками, MQC (классификатор трафика, поведение трафика и политика трафика), иерархическое QoS, интеллектуальное управление приложениями (SAC) |
Безопасность
| ACL (v4/v6), доменный межсетевой экран с отслеживанием состояния, 802.1X аутентификация, аутентификация MAC-адреса, портал аутентификация, аутентификация AAA, RADIUS аутентификация, аутентификация HWTACACS, PKI, подавление широковещательного шторма, безопасность ARP, Защита от атак ICMP, URPF, CPCAR, черный список, отслеживание источника атаки, управление онлайн-поведением, IPS, URL-фильтрация |
Управление а также техническое обслуживание
| Управление обновлениями, управление устройствами, веб-управление сетью, GTL, SNMP (v1/v2c/v3), RMON, NTP, CWMP, автонастройка, Развертывание на основе URL/USB/DHCP, NETCONF/YANG, CLI, NetStream, IP FPM, TCP FPM, TWAMP, учет IP, NQA |
Безопасность и нормативные стандарты | |
Стандарты ЭМС согласие
| СИСПР32 Класс А EN 55032 Класс А СИСПР24 ЕН 55024 ETSI EN 300 386 AS/NZS CISPR32 Класс А FCC, часть 15, подраздел B, класс A ICES 003 Класс А МЭК 61000-3-2 ЕН 61000-3-2 МЭК 61000-3-3 ЕН 61000-3-3 ГБ 9254 VCCI-CISPR32 Класс А |
Относящийся к окружающей среде стандарты согласие | RoHS ДОСТИГАТЬ WEEE |
Стандарты безопасности согласие
| МЭК 60950-1 ЕН 60950-1 УЛ 60950-1 CSA C22.2 № 60950-1 ГБ 4943.1 |
Аксессуары
В таблице 2 показаны рекомендуемые элементы для AR6120.
Модели | Описания |
AR0MWMF9TT00 | 8 портов 100M-RJ45+1 порт 1000M-RJ45-L2/L3 Плата электрического интерфейса Ethernet |
АР-9ЭС2-В | 8 портов 100BASE-RJ45 и 1 порт 1000BASE-RJ45 Интерфейсная карта L2 Ethernet |
AR01WEG4SB | 4-портовая интерфейсная карта Ethernet 1000BASE-SFP-L2 |
АР-4ЭС2Г-С | 4-портовая интерфейсная карта Ethernet L2 1000BASE-RJ45 |
AR0MSEG1CA00 | 1-портовая интерфейсная карта GE Combo WAN |
АР-4ГЭКС-W | 4-портовая интерфейсная карта GE Combo WAN |
AR0MSEF2TA00 | 2-портовая интерфейсная карта FE WAN |
AR01WEG4TA | 4-портовая интерфейсная карта 1000BASE-RJ45-L3 Ethernet WAN |
AR01WEG4SA | 4-портовая интерфейсная карта 1000BASE-SFP-L3 Ethernet WAN |
AR0MSDME1A00 | 1-портовый многоканальный канал E1/T1/PRI/VE1 Multiflex Trunk Интерфейсная карта |
AR0MSDME2A00 | 2-портовый многоканальный канал E1/T1/PRI/VE1 Multiflex Trunk Интерфейсная карта |
AR01WDCE4A | 4-портовая многоканальная интерфейсная плата E1/PRI Multiflex Trunk |
AR01WDCE8A | 8-портовая многоканальная интерфейсная плата E1/PRI Multiflex Trunk |
AR0MSDE11A00 | 1-портовая интерфейсная плата E1/T1 WAN с дробным разделением каналов |
АР0МСДЕ12А00 | 2-портовая интерфейсная плата E1/T1 WAN с дробным разделением каналов |
AR01WDFE4A | 4-портовая интерфейсная карта E1 WAN с дробным разделением каналов |
AR01WDFE8A | 8-портовая интерфейсная карта E1 WAN с дробным разделением каналов |
AR01WAE14A | 4-портовая интерфейсная карта E1 ATM IMA |
АР-1Э3Т3М-З | 1-портовый канальный/неканальный интерфейс E3/T3 WAN Открытка |
AR0MSDSA1A00 | 1-портовая синхронная/асинхронная интерфейсная карта WAN |
AR0MSDSA2A00 | 2-портовая синхронная/асинхронная интерфейсная карта WAN |
АР-8СА-В | 8-портовая синхронная/асинхронная интерфейсная карта WAN |
AR0MWDAS8A01 | 8-портовая асинхронная интерфейсная карта WAN |
AR01SDGW1A | Плата интерфейса 3G WCDMA HSPA+7 |
АР-1ЛТЕ-ЛС | Интерфейсная карта WCDMA LTE |
AR0MSDS1XA00 | 1-портовая интерфейсная карта ISDN S/T WAN |
AR0MSLA1XA01 | 1-портовый интерфейсный модуль ADSL2+ A/M WAN |
AR0MSLS1XA00 | 1-портовая 4-х парная интерфейсная карта G.SHDSL WAN |
AR01SLV1XA | 1-портовая интерфейсная карта VDSL2 через POTS WAN |
AR0MSOPP2A00 | 1-портовая двухрежимная интерфейсная карта GPON/EPON |
eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100 м/155 м, Одномодовый модуль (1310 нм, 15 км, LC) |
С-СФП-ФЭ-ЛХ40-СМ1310 | Оптический трансивер, eSFP, FE, Одномодовый модуль (1310 нм, 40 км, LC) |
С-СФП-ФЭ-ЛХ80-СМ1550 | Оптический трансивер, eSFP, FE, одномодовый модуль (1550 нм, 80 км, LC) |
SFP-FE-LX-SM1310-БИДИ | Оптический трансивер, eSFP, FE, одномодовый BIDI Модуль(TX1310/RX1550,15км,LC) |
SFP-FE-LX-SM1550-БИДИ | Оптический трансивер, eSFP, FE, одномодовый BIDI Модуль(TX1550/RX1310,15км,LC) |
eSFP-GE-SX-MM850 | Оптический трансивер, eSFP, GE, многорежимный Модуль (850 нм, 0,55 км, LC) |
СФП-ГЭ-ЛС-СМ1310 | Оптический трансивер, eSFP, GE, одномодовый Модуль(1310нм,10км,LC) |
С-СФП-ГЭ-ЛХ40-СМ1310 | Оптический трансивер, eSFP, GE, одномодовый Модуль(1310нм,40км,LC) |
С-СФП-ГЭ-ЛХ40-СМ1550 | Оптический трансивер, eSFP, GE, одномодовый Модуль(1550нм,40км,LC) |
С-СФП-ГЭ-ЛХ80-СМ1550 | Оптический трансивер, eSFP, GE, одномодовый Модуль(1550нм,80км,LC) |
СФП-ГЭ-ЛС-СМ1310-БИДИ | Оптический трансивер, eSFP, GE, BIDI, одномодовый Модуль(TX1310/RX1490,10км,LC) |
SFP-GE-LX-SM1490-BIDI | Оптический трансивер, eSFP, GE, BIDI, одномодовый Модуль(TX1490/RX1310,10км,LC) |
LE2MGSC40DE0 | Оптический трансивер, eSFP, GE, BIDI, одномодовый Модуль(TX1310/RX1490,40км,LC) |
LE2MGSC40ED0 | Оптический трансивер, eSFP, GE, BIDI, одномодовый Модуль(TX1490/RX1310,40км,LC) |
OMXD30000 | Оптический трансивер, SFP+, 10G, многорежимный Модуль (850 нм, 0,3 км, LC) |
OSX010000 | Оптический трансивер, SFP+, 10G, одномодовый Модуль(1310нм,10км,LC) |
OSX040N01 | Оптический трансивер, SFP+, 10G, одномодовый Модуль(1550нм,40км,LC) |
