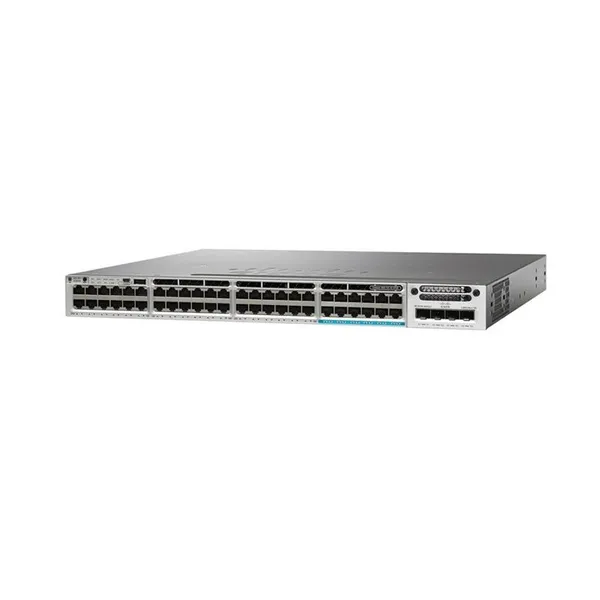

Visão geral do WS-C3850-48U-S
Cisco WS-C3850-48U-S suporta empilhável 48 portas Cisco UPOE 10/100/1000, 1
slot para módulo de rede, fonte de alimentação de 1100 W e chassi de 1RU. Catalisador Cisco 3850
A série oferece recursos ideais para suportar a convergência de
acesso com e sem fio. O novo plano Cisco Unified Access Data™ (UADP)
Circuito Integrado Específico de Aplicação (ASIC) alimenta o switch e permite
aplicação uniforme de políticas com fio e sem fio, visibilidade de aplicativos, flexibilidade e
otimização de aplicativos. Essa convergência é construída sobre a resiliência do novo
e tecnologia Cisco StackWise®-480 aprimorada.
Detalhes do produto
A Figura 1 mostra o painel frontal do WS-C3850-48U-S.
Observação:
① Botão de modo ④ Porta de armazenamento USB Tipo A
② LEDs de status ⑤ 48 * 10/100/1000 portas Ethernet
③ Porta USB mini tipo B (console) ⑥ Ranhura do módulo de uplink SFP de rede
· Os LEDs de status incluem STAT (status), DUPLX (duplex), SPEED, STACK, SYST (sistema),
ACTV (ativo) PoE e S-PWR (Stack Power).
· O switch suporta um módulo de rede hot-swap que fornece portas de uplink
para se conectar a outros dispositivos. O switch só deve ser operado com uma rede
módulo ou um módulo vazio instalado.
A Figura 2 mostra o painel traseiro do Cisco WS-C3850-48U-S.
Observação:
①Conector de aterramento ⑤Conector de porta StackWise
②CONSOLE (porta de console RJ-45) ⑥Conector StackPower
③Módulo de ventoinha ⑦Módulos de fonte de alimentação
④Porta MGMT
A Figura 3 mostra os conectores StackWise-480 e StackPower.
WS-C3850-48U-S suporta empilhamento de até 9 membros e até 480 Gbps de pilha
Taxa de transferência. O conjunto de recursos da LAN Base só pode ser empilhado com outra LAN do Catalyst 3850 Series
Interruptores básicos.
Especificação WS-C3850-48U-S
| Especificação WS-C3850-48U-S | |
informações do modelo: | WS-C3850-48U-S |
tipo de gabinete | Montável em rack - 1U |
Portas | Empilháveis 48 portas Cisco UPOE 10/100/1000 |
Interface de gerenciamento de rede | ● Porta de gerenciamento Ethernet: conectores RJ-45, cabeamento UTP Cat-5 de 4 pares |
Potência PoE Disponível | 800W |
Número máximo de empilhamento | até 9 switches com o mesmo recurso IOS definido na mesma série |
Largura de banda da pilha | 480 Gbps |
CPU | CPU multicore |
BATER | 4G |
Memória flash | 2G |
Sem fio | |
Número de AP por switch/pilha | 100 |
Número de clientes sem fio por switch/pilha | 2000 |
Número total de WLANs por switch | 64 |
Largura de banda sem fio por switch | até 20 Gbps |
Série Aironet AP suportada | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
Expansão / Conectividade | |
Portas do console | USB (Tipo-B), Ethernet (RJ-45) |
Slots de expansão) | 1 slot de módulo de rede e 1 slot redundante de energia |
Seleção de Módulos de Rede | C3850-NM-4-1G: módulo de rede de 4 x 1G uplinks C3850-NM-4-10G: módulo de rede de uplinks de 4 x 10G C3850-NM-2-10G: módulo de rede de 2 x 10G ou 4 x 1G uplinks |
Cabo de empilhamento | ● Cabo de empilhamento StackWise STACK-T1-50CM com comprimento de 0,5 m |
Cabo de alimentação de pilha (recomendado) | ●Cabo de alimentação de pilha CAB-SPWR-30CM com um comprimento de 30CM |
Fonte de energia | PWR-C1-1100WAC/2 |
Dispositivo de energia | Fonte de alimentação - redundante - módulo plug-in |
Redundância de energia | opcional |
Faixa de tensão (automático) | 100V-240V |
Consumo de energia do autônomo (em Watts) | 84,97 (máx.) |
Diversos | |
Dimensões (A x L x P) | 1,75 x 17,5 x 19,2 polegadas; 4,45 x 44,5 x 48,8 cm |
Kit de montagem em rack | opcional |
MTBF em horas | 205.110 |
Padrões em conformidade | ● Protocolo IEEE 802.1D Spanning Tree ● IEEE 802.3 10BASE-T |
Software/licença do sistema | |
Software de sistema | Base IP IOS |
Licença EnergyWise | ENERGIA-MGMT, ENERGIA-MGT-100-K9 |
Características | ●Suporte a RPS ● Jumbo Frames ● VLANS ●Vlan de Voz ●VTPv2 ●CDPv2 ●LLDP ● 802.3ad LACP e PAgP ● PVST/PVST+ ● 802.1W/802.1S ●Port Fast/Uplink Fast ●Dynamic Trunking Protocol (DTP) ● port CoS Trust e Substituir ● Limite confiável ● Classificação ACL ● Policiamento de entrada ● QoS automático ● Por políticas de VLAN ● Filas 802.1p ● Agendamento ● Enfileiramento de prioridade ● Configurar filas de prioridade de CoS ● Configurar prioridade de CoS Filas ● Configurar Pesos de Fila ● Configurar Buffers e Limites ● Mapas de Classe e Política ● Modificar CoS e Mapeamento DSCP ● Cauda Ponderada ● IGMPv1,v2,v3 e MLDv1, v2 ● Servidor DHCP ● Transparência DSCP ● HSRP, VRRP, BLGP ● RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 ● VRF-lite ● PIM-SM/DM, Modo de densidade esparsa de PIM, SSM ● Fluxo de rede flexível |
Segurança de rede avançada | ● Segurança de porta ● Espionagem de DHCP ● Inspeção ARP dinâmica (DAI) ● Proteção de origem de IP ● Encaminhamento de caminho reverso Unicast (uRPF) |
Gestão | ●BRIDGE-MIB ●CISCO-AUTH-FRAMEWORK-MIB ●CISCO-SNMP-TARGET-EXT-MIB ●CISCO-STACKMAKER-MIB |
Suporte Técnico e Serviços | ● Serviço Cisco SMARTnet ● Serviço Cisco Smart Foundation ● Serviço Cisco SP Base ● Serviços de Suporte Técnico Focados da Cisco |
Faixas ambientais | |
Com fonte de alimentação AC Ambiente operacional e altitude | |
Temperatura de operação de até 5.000 pés (1.500 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Temperatura de operação de até 10.000 pés (3.000 m) | 23ºF a 104ºF (-5ºC a +40ºC) |
Exceção de curto prazo ao nível do mar com falha de um único ventilador | 23ºF a 113ºF (-5ºC a +45ºC) |
Exceção de curto prazo até 5.000 pés (1.500 m) | 23ºF a 122ºF (-5ºC a 50ºC) |
Exceção de curto prazo até 10.000 pés (3.000 m) | 23ºF a 113ºF (-5ºC a 45ºC) |
Com fonte de alimentação DC Ambiente operacional e altitude (NEBS) | |
Temperatura de operação de até 6.000 pés (1.800 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Temperatura de operação de até 10.000 pés (3.000 m) | 23ºF a 104ºF (-5ºC a +40ºC) |
Temperatura de operação de até 13.000 pés (4000m) | 23ºF a 95ºF (-5ºC a 35ºC) |
Exceção de curto prazo até 6.000 pés (1800 m) | 23ºF a 131ºF (-5ºC a +55ºC) |
Exceção de curto prazo até 10.000 pés (3.000 m) | 23ºF a 122ºF (-5ºC a +50ºC) |
Exceção de curto prazo até 13.000 pés (4.000 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Exceção de curto prazo ao nível do mar com falha de um único ventilador | 23ºF a 113ºF (-5ºC a +45º) |
Ambiente de armazenamento | -40ºF a 160ºF (-40ºC a 70ºC) |
Altitude de Operação | Até 13.000 pés (até 4.000 metros) |
Altitude de armazenamento | Até 15.000 pés (até 4.573 metros) |
Umidade relativa operacional | 10% a 95% sem condensação |
Umidade relativa de armazenamento | 10% a 95% sem condensação |
Os Módulos
A Tabela 2 mostra alguns módulos recomendados deste switch.
Modelos | Descrição |
C3850-NM-4-1G | Módulo de rede Cisco 3850 Series 4 x 1GE |
C3850-NM-2-10G | Módulo de rede Cisco 3850 Series 2 x 10GE |
C3850-NM-BRANCO | Módulo de rede em branco da série Cisco 3850 |
C3850-NM-4-10G | Módulo de rede Cisco 3850 Series 4 x 10GE |
PWR-C1-1100WAC | Fonte de alimentação secundária Cisco 3850 Series 1100 W AC Config 1 Fonte de alimentação secundária |
