Visão geral do WS-C3850-24T-S
O switch empilhável de base IP de 24 portas da série Cisco 3850 oferece recursos de roteamento de camada 3,
incluindo stub OSPF, stub EIGRP, RIPv1, v2, stub PIM.
Detalhes do produto

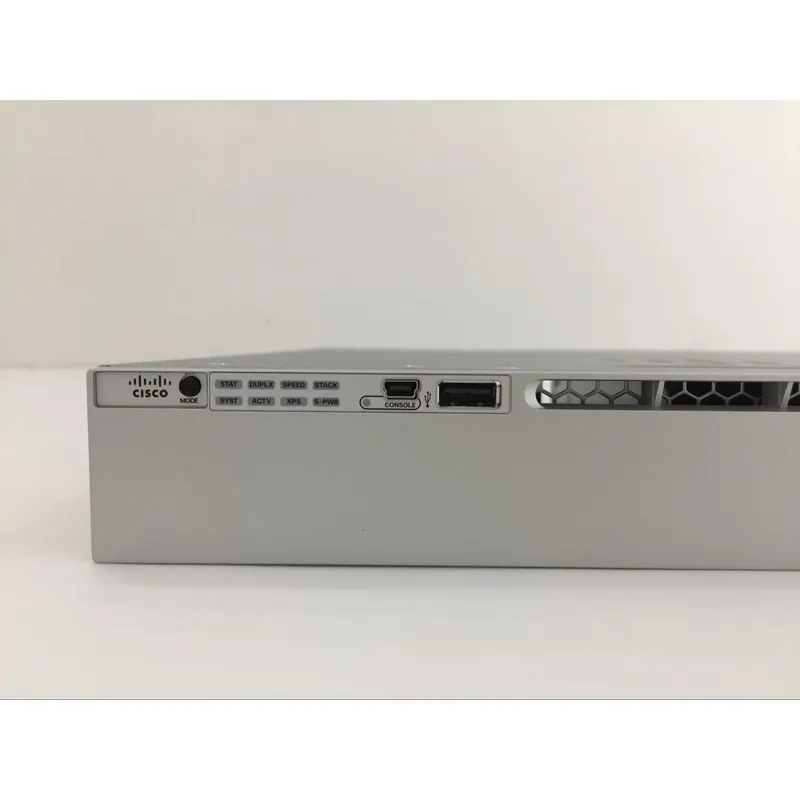

A Figura 1 mostra o painel frontal do Cisco WS-C3850-24T-S com módulo de rede em branco.
Observação:
①Botão de modo ④Porta de armazenamento USB Tipo A
②LEDs de status ⑤24 * 10/100/1000 portas Ethernet
③Porta USB mini-tipo B (console) ⑥Slot do módulo de uplink SFP de rede
· Os LEDs de status incluem STAT (status), DUPLX (duplex), SPEED, STACK, SYST (sistema),
ACTV (ativo) e S-PWR (Stack Power).
·O switch suporta um módulo de rede hot-swap que fornece portas de uplink
para se conectar a outros dispositivos. O switch só deve ser operado com uma rede
módulo ou um módulo vazio instalado.

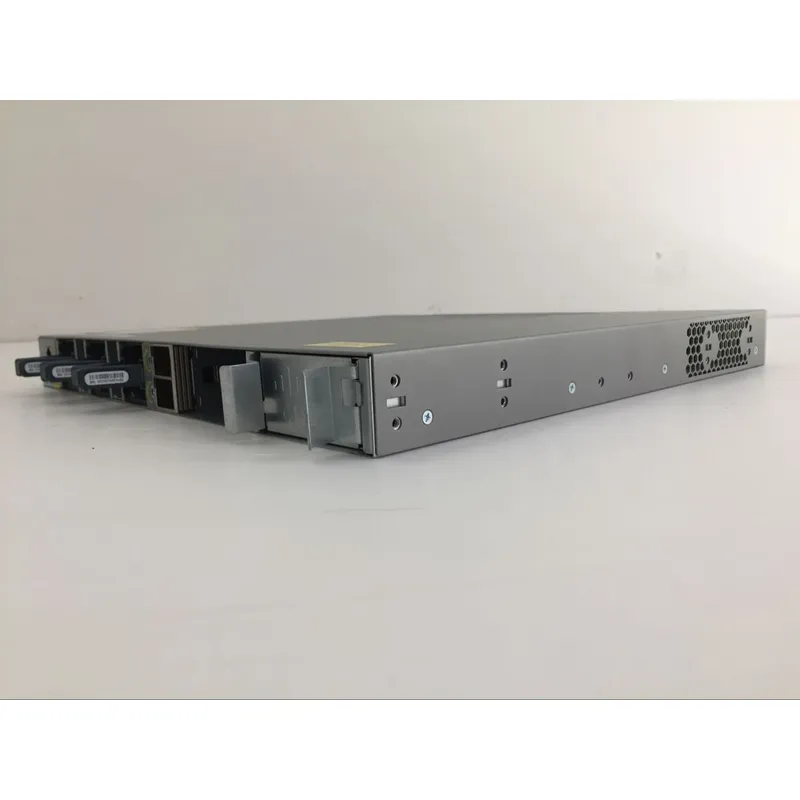

A Figura 2 mostra o painel traseiro do Cisco WS-C3850-24T-S.
Observação:
①Conector de aterramento ⑤Conector de porta StackWise
②CONSOLE (porta de console RJ-45) ⑥Conector StackPower
③Módulo de ventoinha ⑦Módulos de fonte de alimentação
④Porta MGMT
A Figura 3 mostra os conectores StackWise-480 e StackPower.
Os switches de base IP só podem empilhar com outra base IP do Catalyst 3850 Series, misture a pilha com
A base de LAN ou o conjunto de recursos de serviço IP não são suportados.
Especificação WS-C3850-24T-S
Especificação WS-C3850-24T-S | |
informações do modelo: | WS-C3850-24T-S |
tipo de gabinete | Montável em rack - 1U |
Portas | 24 x 10/100/1000 |
Interface de gerenciamento de rede | ● Porta de gerenciamento Ethernet: conectores RJ-45, cabeamento UTP Cat-5 de 4 pares |
Potência PoE Disponível | Nenhum |
Capacidade de comutação | 92 Gbps |
Número máximo de empilhamento | até 9 switches com o mesmo recurso IOS definido na mesma série |
Largura de banda da pilha | 480 Gbps |
Desempenho de encaminhamento | 68,4 Mpps |
entradas FNF | 24.000 fluxos |
Máximo de IDs de VLANs | 4.000 |
Tamanho da tabela de endereços MAC | 32K |
CPU | CPU multicore |
BATER | 4G |
Memória flash | 2G |
Sem fio | |
Número de AP por switch/pilha | 100 |
Número de clientes sem fio por switch/pilha | 2000 |
Número total de WLANs por switch | 64 |
Largura de banda sem fio por switch | até 20 Gbps |
Série Aironet AP suportada | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
Expansão / Conectividade | |
Portas do console | USB (Tipo-B), Ethernet (RJ-45) |
Slots de expansão) | 1 slot de módulo de rede e 1 slot redundante de energia |
Seleção de Módulos de Rede | ● C3850-NM-4-1G: módulo de rede de uplinks de 4 x 1G |
Cabo de empilhamento | ● Cabo de empilhamento StackWise STACK-T1-50CM com comprimento de 0,5 m |
Cabo de alimentação de pilha (recomendado) | ●Cabo de alimentação de pilha CAB-SPWR-30CM com um comprimento de 30CM |
Fonte de energia | PWR-C1-350WAC |
Dispositivo de energia | Fonte de alimentação - redundante - módulo plug-in |
Redundância de energia | opcional |
Faixa de tensão (automático) | 100V-240V |
Consumo de energia do autônomo (em Watts) | 84,97 (máx.) |
Diversos | |
Largura | 17,5 polegadas (44,5 cm) |
Profundidade | 17,7 polegadas (44,5 cm) |
Altura | 1,75 polegadas (4,45 cm) |
Peso | 15,9 libras (7,2 kg) |
Kit de montagem em rack | opcional |
MTBF em horas | 303.230 |
Padrões em conformidade | ● Protocolo IEEE 802.1D Spanning Tree ● IEEE 802.3 10BASE-T |
Software/licença do sistema | |
Software de sistema | Base IP IOS (Atualizável) |
Licença EnergyWise | ENERGIA-MGMT, ENERGIA-MGT-100-K9 |
Licença de software | C3850-24-SE: Licença em papel RTU de base IP para serviços IP L-C3850-24-SE: Licença eletrônica RTU de Base IP para Serviços IP |
Licenças de ponto de acesso | ●L-LIC-CT3850-UPG: SKU de licença de atualização primária para controlador sem fio Cisco 3850 (e-delivery) |
Características | ●Suporte a RPS ● Jumbo Frames ● VLANS ●Vlan de Voz ●VTPv2 ●CDPv2 ●LLDP ● 802.3ad LACP e PAgP ● PVST/PVST+ ● 802.1W/802.1S ●Port Fast/Uplink Fast ●Dynamic Trunking Protocol (DTP) ● port CoS Trust e Substituir ● Limite confiável ● Classificação ACL ● Policiamento de entrada ● QoS automático ● Por políticas de VLAN ● Filas 802.1p ● Agendamento ● Enfileiramento de prioridade ● Configurar filas de prioridade de CoS ● Configurar prioridade de CoS Filas ● Configurar Pesos de Fila ● Configurar Buffers e Limites ● Mapas de Classe e Política ● Modificar CoS e Mapeamento DSCP ● Cauda Ponderada ● IGMPv1,v2,v3 e MLDv1, v2 ● Servidor DHCP ● Transparência DSCP ● HSRP, VRRP, BLGP ● RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 ● VRF-lite ● PIM-SM/DM, Modo de densidade esparsa de PIM, SSM ● Fluxo de rede flexível |
Segurança de rede avançada | ● Segurança de porta ● Espionagem de DHCP ● Inspeção ARP dinâmica (DAI) ● Proteção de origem de IP ● Encaminhamento de caminho reverso Unicast (uRPF) |
Gestão | ●BRIDGE-MIB ●CISCO-AUTH-FRAMEWORK-MIB ●CISCO-SNMP-TARGET-EXT-MIB ●CISCO-STACKMAKER-MIB |
Suporte Técnico e Serviços | ● Serviço Cisco SMARTnet ● Serviço Cisco Smart Foundation ● Serviço Cisco SP Base ● Serviços de Suporte Técnico Focados da Cisco |
Faixas ambientais | |
Com fonte de alimentação AC Ambiente operacional e altitude | |
Temperatura de operação de até 5.000 pés (1.500 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Temperatura de operação de até 10.000 pés (3.000 m) | 23ºF a 104ºF (-5ºC a +40ºC) |
Exceção de curto prazo ao nível do mar com falha de um único ventilador | 23ºF a 113ºF (-5ºC a +45ºC) |
Exceção de curto prazo até 5.000 pés (1.500 m) | 23ºF a 122ºF (-5ºC a 50ºC) |
Exceção de curto prazo até 10.000 pés (3.000 m) | 23ºF a 113ºF (-5ºC a 45ºC) |
Com fonte de alimentação DC Ambiente operacional e altitude (NEBS) | |
Temperatura de operação de até 6.000 pés (1.800 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Temperatura de operação de até 10.000 pés (3.000 m) | 23ºF a 104ºF (-5ºC a +40ºC) |
Temperatura de operação de até 13.000 pés (4000m) | 23ºF a 95ºF (-5ºC a 35ºC) |
Exceção de curto prazo até 6.000 pés (1800 m) | 23ºF a 131ºF (-5ºC a +55ºC) |
Exceção de curto prazo até 10.000 pés (3.000 m) | 23ºF a 122ºF (-5ºC a +50ºC) |
Exceção de curto prazo até 13.000 pés (4.000 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Exceção de curto prazo ao nível do mar com falha de um único ventilador | 23ºF a 113ºF (-5ºC a +45º) |
Ambiente de armazenamento | -40ºF a 160ºF (-40ºC a 70ºC) |
Altitude de Operação | Até 13.000 pés (até 4.000 metros) |
Altitude de armazenamento | Até 15.000 pés (até 4.573 metros) |
Umidade relativa operacional | 10% a 95% sem condensação |
Umidade relativa de armazenamento | 10% a 95% sem condensação |
Os Módulos, Licenças e Acessórios
A Tabela 2 mostra alguns módulos, licenças e acessórios recomendados para este switch.
Modelos | Descrição |
C3850-NM-4-1G | Módulo de rede Cisco 3850 Series 4 x 1GE |
C3850-NM-2-10G | Módulo de rede Cisco 3850 Series 2 x 10GE |
C3850-NM-BRANCO | Módulo de rede em branco da série Cisco 3850 |
L-C3850-24-SE | C3850-24 Base de IP para Licença de RTU Eletrônica de Serviços de IP |
L-C3850-24-LS | C3850-24 Licença de RTU Eletrônica Base de LAN para IP Base |
PWR-C1-350WAC | Fonte de alimentação Cisco 3850 Series 350 W AC |
PWR-C1-350WAC/2 | Fonte de alimentação secundária Cisco 3850 Series 350 W AC Config 1 Fonte de alimentação secundária |
| CAB-SPWR-30CM | Fonte de alimentação Cisco 3850 Series 350 W AC |
CAB-SPWR-150CM | Catalyst 3750X e 3850 Stack Cabo de alimentação 150 CM |
PILHA-T1-50CM= | Cabo de empilhamento Cisco StackWise-480 de 50 cm para switch Cisco Catalyst 3850 series |
PILHA-T1-1M= | Cabo de empilhamento de 1m Cisco StackWise-480 para switch Cisco Catalyst 3850 series |
