Visão geral do WS-C3850-24S-S

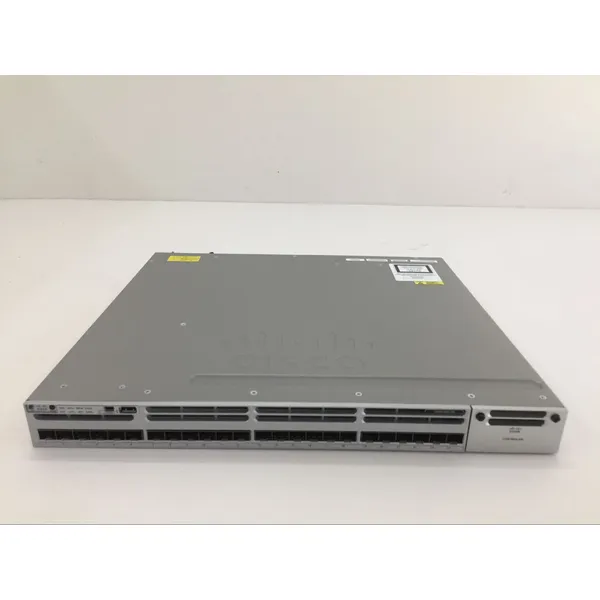

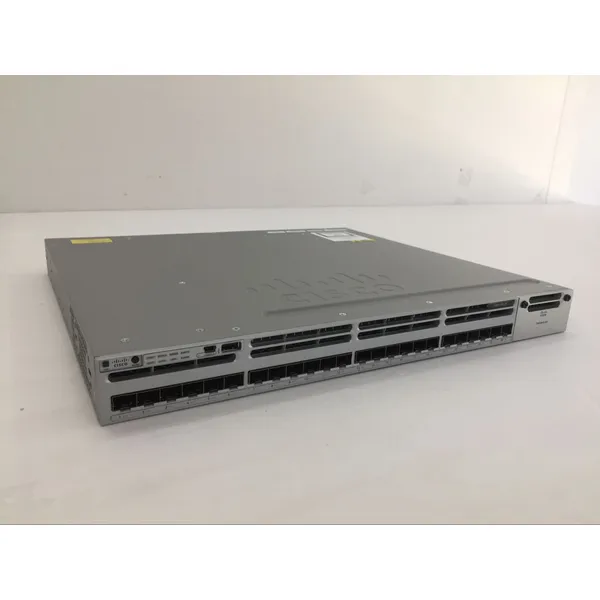

O Cisco Catalyst WS-C3850-24S-S é o switch empilhável de nível empresarial da próxima geração
que é integrado com 24 portas SFP no conjunto de recursos de base IP. WS-C3850-24S-S suporta até
para 1K VLANs e oferece comutação abrangente de camada 2 e recursos limitados de camada 3
oferecendo a solução viável para a camada de acesso ou camada de distribuição.

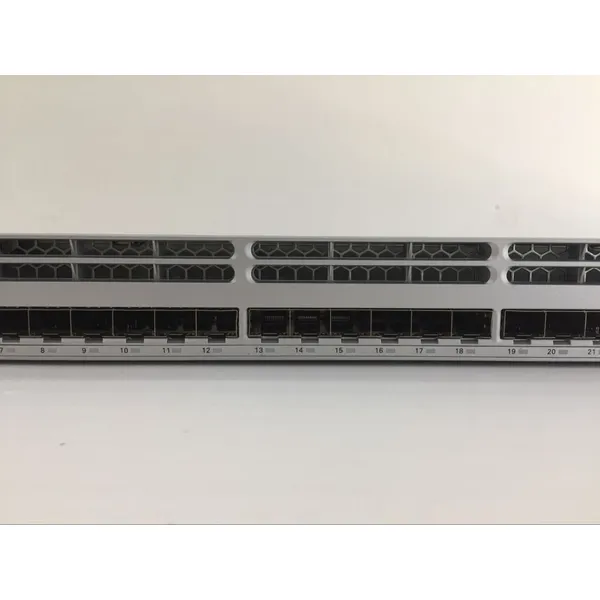

·Existem 24 portas ópticas 10/100/1000 SFP no painel frontal.
·O switch suporta um módulo de rede hot-swap que fornece portas de uplink para
conectar a outros dispositivos. O switch só deve ser operado com uma rede
módulo ou um módulo vazio instalado.

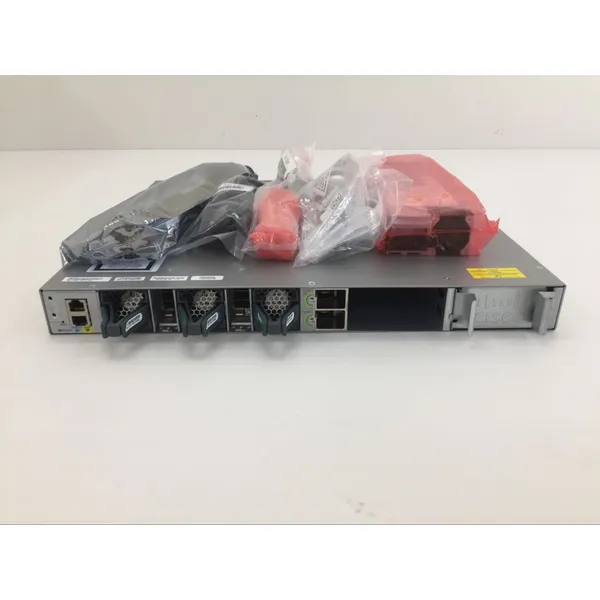

A Figura 2 mostra o painel traseiro do Cisco WS-C3850-24S-S.
Observação:
① Conector de aterramento ② CONSOLE (porta do console RJ-45) ③ Conector da porta StackWise
④ Conector StackPower ⑤ Módulos de alimentação
⑥ Módulo do ventilador ⑦ Porta MGMT ⑧ Botão Reset
A Figura 3 mostra os conectores StackWise-480 e StackPower.
Para empilhar com o conjunto de recursos básicos da LAN, o WS-C3850-24S-S precisa ser configurado na LAN
modo básico da CLI.
Especificação WS-C3850-24S-S
Especificação WS-C3850-24S-S | |
informações do modelo: | WS-C3850-24S-S |
tipo de gabinete | Montável em rack - 1U |
Portas | 24 portas SFP |
Interface de gerenciamento de rede | ● Porta de gerenciamento Ethernet: conectores RJ-45, cabeamento UTP Cat-5 de 4 pares |
Potência PoE Disponível | Nenhum |
Capacidade de comutação | 92 Gbps |
Número máximo de empilhamento | 9 |
Largura de banda da pilha | 480 Gbps |
Desempenho de encaminhamento | 68,4 Mpps |
entradas FNF | 48.000 fluxos |
Máximo de IDs de VLANs | 1.000 |
Tamanho da tabela de endereços MAC | 32K |
CPU | CPU multicore |
BATER | 4G |
Memória flash | 2G |
Sem fio | |
Número de AP por switch/pilha | 50 |
Número de clientes sem fio por switch/pilha | 2000 |
Número total de WLANs por switch | 64 |
Largura de banda sem fio por switch | até 20 Gbps |
Série Aironet AP suportada | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
Expansão / Conectividade | |
Portas do console | USB (Tipo-B), Ethernet (RJ-45) |
Slots de expansão) | 1 slot de módulo de rede e 1 slot redundante de energia |
Seleção de Módulos de Rede | ● C3850-NM-4-1G: módulo de rede de uplinks de 4 x 1G |
Cabo de empilhamento | ● Cabo de empilhamento StackWise STACK-T1-50CM com comprimento de 0,5 m |
Cabo de alimentação de pilha (recomendado) | ●Cabo de alimentação de pilha CAB-SPWR-30CM com um comprimento de 30CM |
Fonte de energia | PWR-C1-350WAC |
Dispositivo de energia | Fonte de alimentação - redundante - módulo plug-in |
Redundância de energia | opcional |
Faixa de tensão (automático) | 100V-240V |
Consumo de energia do autônomo (em Watts) | 109,75 (Máx.) |
Diversos | |
Largura | 17,5 polegadas (44,5 cm) |
Profundidade | 17,7 polegadas (45,0 cm) |
Altura | 1,75 polegadas (4,45 cm) |
Peso | 15,48 libras (7,02 kg) |
Kit de montagem em rack | opcional |
MTBF em horas | 315.840 |
Padrões em conformidade | ● Protocolo IEEE 802.1D Spanning Tree ● IEEE 802.3 10BASE-T |
Software/licença do sistema | |
Software de sistema | Base IP IOS (Atualizável) |
Licença EnergyWise | ENERGIA-MGMT, ENERGIA-MGT-100-K9 |
Licença de software | ●C3850-24-SE: Licença em papel de IP Base para Serviços IP RTU |
Licenças de ponto de acesso | ●L-LIC-CT3850-UPG: SKU de licença de atualização primária para controlador sem fio Cisco 3850 (e-delivery) |
recursos | ●Suporte a RPS ● Jumbo Frames ● VLANS ●Vlan de Voz ●VTPv2 ●CDPv2 ●LLDP ● 802.3ad LACP e PAgP ● PVST/PVST+ ● 802.1W/802.1S ●Port Fast/Uplink Fast ●Dynamic Trunking Protocol (DTP) ● Port CoS Trust and Override ● Limite confiável ● Classificação ACL ● Policiamento de entrada ● QoS automático ● Políticas por VLAN ● Filas 802.1p ● Agendamento ● Enfileiramento de prioridade ● Configurar filas de prioridade CoS ● Configurar filas de prioridade CoS ● Configurar pesos de fila ● Configurar buffers e limites ● Mapas de classe e política ● Modificar mapeamento de CoS e DSCP ● Descarga de cauda ponderada ● IGMPv1,v2,v3 e MLDv1, v2 ● Servidor DHCP ● Transparência DSCP ● HSRP, VRRP ● RIPv1, v2 EIGRP stub, PIM stub, OSPF stub ● Gerenciamento IPV6 |
Segurança de rede avançada | ● Segurança de porta ● Espionagem de DHCP ● Inspeção ARP dinâmica (DAI) ● Proteção de origem de IP ● Encaminhamento de caminho reverso Unicast (uRPF) |
Suporte Técnico e Serviços | ● Serviço Cisco SMARTnet ● Serviço Cisco Smart Foundation ● Serviço Cisco SP Base ● Serviços de Suporte Técnico Focados da Cisco |
Faixas ambientais | |
Com fonte de alimentação AC Ambiente operacional e altitude | |
Temperatura de operação de até 5.000 pés (1.500 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Temperatura de operação de até 10.000 pés (3.000 m) | 23ºF a 104ºF (-5ºC a +40ºC) |
Exceção de curto prazo ao nível do mar com falha de um único ventilador | 23ºF a 113ºF (-5ºC a +45ºC) |
Exceção de curto prazo até 5.000 pés (1.500 m) | 23ºF a 122ºF (-5ºC a 50ºC) |
Exceção de curto prazo até 10.000 pés (3.000 m) | 23ºF a 113ºF (-5ºC a 45ºC) |
Com fonte de alimentação DC Ambiente operacional e altitude (NEBS) | |
Temperatura de operação de até 6.000 pés (1.800 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Temperatura de operação de até 10.000 pés (3.000 m) | 23ºF a 104ºF (-5ºC a +40ºC) |
Temperatura de operação de até 13.000 pés (4000m) | 23ºF a 95ºF (-5ºC a 35ºC) |
Exceção de curto prazo até 6.000 pés (1800 m) | 23ºF a 131ºF (-5ºC a +55ºC) |
Exceção de curto prazo até 10.000 pés (3.000 m) | 23ºF a 122ºF (-5ºC a +50ºC) |
Exceção de curto prazo até 13.000 pés (4.000 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Exceção de curto prazo ao nível do mar com falha de um único ventilador | 23ºF a 113ºF (-5ºC a +45º) |
Ambiente de armazenamento | -40ºF a 160ºF (-40ºC a 70ºC) |
Altitude de Operação | Até 13.000 pés (até 4000m) |
Altitude de armazenamento | Até 15.000 pés (até 4573m) |
Umidade relativa operacional | 10% a 95% sem condensação |
Umidade relativa de armazenamento | 10% a 95% sem condensação |
Os Módulos, Licenças e Acessórios
A Tabela 2 mostra alguns módulos, licenças e acessórios recomendados para este switch.
Modelos | Descrição |
C3850-NM-4-1G | Módulo de rede Cisco 3850 Series 4 x 1GE |
C3850-NM-2-10G | Módulo de rede Cisco 3850 Series 2 x 10GE |
C3850-NM-BRANCO | Módulo de rede em branco da série Cisco 3850 |
L-C3850-24-SE | C3850-24 Base de IP para Licença de RTU Eletrônica de Serviços de IP |
PWR-C1-350WAC | Fonte de alimentação Cisco 3850 Series 350 W AC |
PWR-C1-350WAC/2 | Fonte de alimentação secundária Cisco 3850 Series 350 W AC Config 1 Fonte de alimentação secundária |
PILHA-T1-50CM= | Cabo de empilhamento Cisco StackWise-480 de 50 cm para switch Cisco Catalyst 3850 series |
PILHA-T1-1M= | Cabo de empilhamento de 1m Cisco StackWise-480 para switch Cisco Catalyst 3850 series |
