switch da série cisco catalizador 2960xr ws-c2960xr-48lps-i

descrição

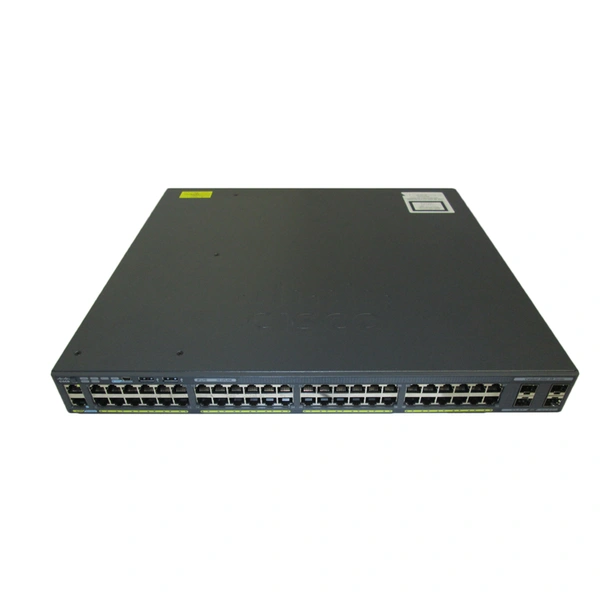

Visão geral do WS-C2960XR-48LPS-I

Os switches da série Cisco Catalyst 2960-XR oferecem resiliência de energia com fontes de alimentação duplas substituíveis em campo opcionais e software IP Lite Cisco IOS com roteamento dinâmico e recursos de camada 3. O WS-C2960XR-48LPS-I é um dos switches 2960-XR, switch IP Lite, com suporte para quarenta e oito portas Ethernet 10/100/1000 com interfaces POE+ e 4 x 1G SFP uplink. O IP Lite Image habilita recursos básicos de roteamento da camada 3 de acesso, como RIPV1, V2, stub OSPF, stub EIGRP, HSRP, VRRP, stub PIM, etc.

Especificação WS-C2960XR-48LPS-I

Especificação WS-C2960XR-48LPS-I
Tipo de gabinete	Montável em rack - 1U
Portas	48 x 10/100/1000 (POE+) + 4 x 1G SFP
Interface de gerenciamento de rede	Ethernet 10/100 Mbps (RJ-45)
Potência PoE Disponível	370 W
Largura de banda de encaminhamento (Gbps)	108 Gbps
Número máximo de empilhamento	8
Largura de banda da pilha	80G
Desempenho de encaminhamento	107,1 Mpps
Comutação de largura de banda	216 Gbps
Máximo de VLANs ativas	1023
Tamanho da tabela de endereços MAC	16K (padrão)
CPU	APM86392 600MHz dual core
BATER	512 MB
Memória flash	128 MB
Indicadores de status	● Status por porta: Integridade do link, desabilitado, atividade, velocidade e full duplex ● Status do sistema: Sistema, RPS, PoE, status do link Stack, link duplex e velocidade do link
Expansão / Conectividade
Portas do console	USB (Tipo-B), Ethernet (RJ-45)
Slots de expansão)	1 slot FlexStack-Plus e 1 slot redundante de energia
Módulos de pilha	C2960X-PILHA
Cabo de empilhamento	● Cabo de empilhamento FlexStack-Plus CAB-STK-E-0,5M com comprimento de 0,5 m ● Cabo de empilhamento FlexStack-Plus CAB-STK-E-1M com comprimento de 1,0 m ● Cabo de empilhamento FlexStack-Plus CAB-STK-E-3M com 3,0 m de comprimento
Fonte de energia	PWR-C2-250WAC
Dispositivo de energia	Fonte de alimentação - redundante - módulo plug-in
Redundância de energia	opcional
Faixa de tensão (automático)	110V-240V
Consumo de Energia Operacional	0,47kVA
Diversos
Largura	17,5 polegadas (44,5 cm)
Profundidade	16 polegadas (40,8 cm)
Altura	1,75 polegadas (4,45 cm)
Peso	14,2 libras (6,4 kg)
peso do pacote	35,6 libras (16,15 kg)
Kit de montagem em rack	Opcional
MTBF em horas	274.380
Padrões em conformidade	● Protocolo Spanning Tree IEEE 802.1D ● Priorização CoS IEEE 802.1p ● VLAN IEEE 802.1Q ● IEEE 802.1s ● IEEE 802.1w ● IEEE 802.1X ● IEEE 802.1ab (LLDP) ● IEEE 802.3ad ● IEEE 802.3af e IEEE 802.3at ● IEEE 802.3ah (somente fibra monomodo/multimodo 100BASE-X) ● IEEE 802.3x full duplex em portas 10BASE-T, 100BASE-TX e 1000BASE-T ● IEEE 802.3 10BASE-T ● IEEE 802.3u 100BASE-TX ● IEEE 802.3ab 1000BASE-T ● IEEE 802.3z 1000BASE-X ● Padrões RMON I e II ● SNMP v1, v2c e v3 ● IEEE 802.3az ● IEEE 802.3ae 10Gigabit Ethernet ● IEEE 802.1ax
Software/licença do sistema
Software de sistema	IOS IP Lite
licença	ENERGIA-MGMT, ENERGIA-MGT-100-K9
recursos	● Protocolos de roteamento unicast IP (Static, Routing Information Protocol Versão 1 [RIPv1], RIPv2, RIPng e EIGRP-Stub) ● Protocolos de roteamento unicast IP avançados (OSPF para acesso roteado) ● EIGRPv3-Stub e PIMv6-Stub são suportados como um parte do conjunto de roteamento IPv6. ● Roteamento de custo igual ● Roteamento baseado em política (PBR) ● Hot Standby Routing Protocol (HSRP) e Virtual Router Redundancy Protocol (VRRP) ● Protocol Independent Multicast (PIM)
Segurança de rede	● A atribuição de VLAN baseada em MAC permite ● Usos do Cisco TrustSec ● Abrangente 802.1X ● Segurança IPv6 First-Hop ● Sensor de dispositivo e classificador de dispositivo ● Cisco Trust Anchor Technology ● Cisco Threat Defense ● VLANs privadas ● Unicast Reverse Path Forwarding (uRPF) ● Autenticação de vários domínios ● Listas de controle de acesso (ACLs) ● Switched Port Analyzer (SPAN) ● Protocolo Secure Shell (SSH), Kerberos e Simple Network Management Protocol Versão 3 (SNMPv3) ● Autenticação TACACS+ e RADIUS ● Notificação de endereço MAC ● Segurança multinível no acesso ao console BPDU Guarda ● Spanning Tree Root Guard (STRG) ● Filtragem IGMP
Gerenciamento e solução de problemas	● Auto-MDOX ● TDR ● UDLD ● IP SLA Responder ● camada 2 / Traceroute IP ● SPAN ● RSPAN ● Configuração expressa ● Gerenciador de dispositivos ● Cisco Network Assistant ● Smartports + Advisor ● Consultor de solução de problemas ● Arraste e solte a atualização do Cisco IOS ● Endereço IP DHCP ● Instalação automática com configuração salva ● Configuração Substituir ● Atualização automática de imagem DHCP ● Alocação baseada em porta DHCP ● Erro Desativar MIB
Suporte Técnico e Serviços	● Serviço Cisco SMARTnet ● Serviço Cisco Smart Foundation ● Serviço Cisco Smart Care ● Cisco SP Base Service ● Serviços de suporte técnico focados da Cisco
Faixas ambientais
Temperatura de operação de até 5.000 pés (1.500 m)	23ºF a 113º (-5ºC a 45ºC)
Temperatura de operação de até 10.000 pés (3.000 m)	23ºF a 104ºF (-5ºC a 40ºC)
Exceção de curto prazo ao nível do mar*	23ºF a 131ºF (-5ºC a 55ºC)
Exceção de curto prazo até 5.000 pés (1.500 m)*	23ºF a 122ºF (-5ºC a 50ºC)
Exceção de curto prazo até 10.000 pés (3.000 m)*	23ºF a 113ºF (-5ºC a 45ºC)
Exceção de curto prazo até 13.000 pés (4.000 m)*	23º a 104ºF (-5ºC a 40ºC)
Temperatura de armazenamento de até 15.000 pés (4573 m)	-13º a 158ºF (-25º a 70ºC)
Altitude de Operação	Até 10.000 (até 3.000 metros)
Altitude de armazenamento	Até 13.000 (até 4.000 metros)
Umidade relativa operacional	10% a 95% sem condensação
Umidade relativa de armazenamento	10% a 95% sem condensação

Os acessórios

A Tabela 2 mostra alguns acessórios do WS-C2960XR-48LPS-I.

Modelos	Descrição
C2960X-PILHA	Módulo de empilhamento Catalyst 2960-X FlexStack Plus
CAB-STK-E-0,5M	Cabos de empilhamento Cisco FlexStack
GLC-LH-SMD	Módulo transceptor Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310nm, DOM
GLC-SX-MMD	Módulo transceptor SFP 1000BASE-SX, MMF, 850nm, DOM
CAB-CONSOLE-RJ45	Cabo do console 6 pés com RJ45 e DB9F
CAB-CONSOLE-USB	Cabo do console 6 pés com USB Tipo A e mini-B
