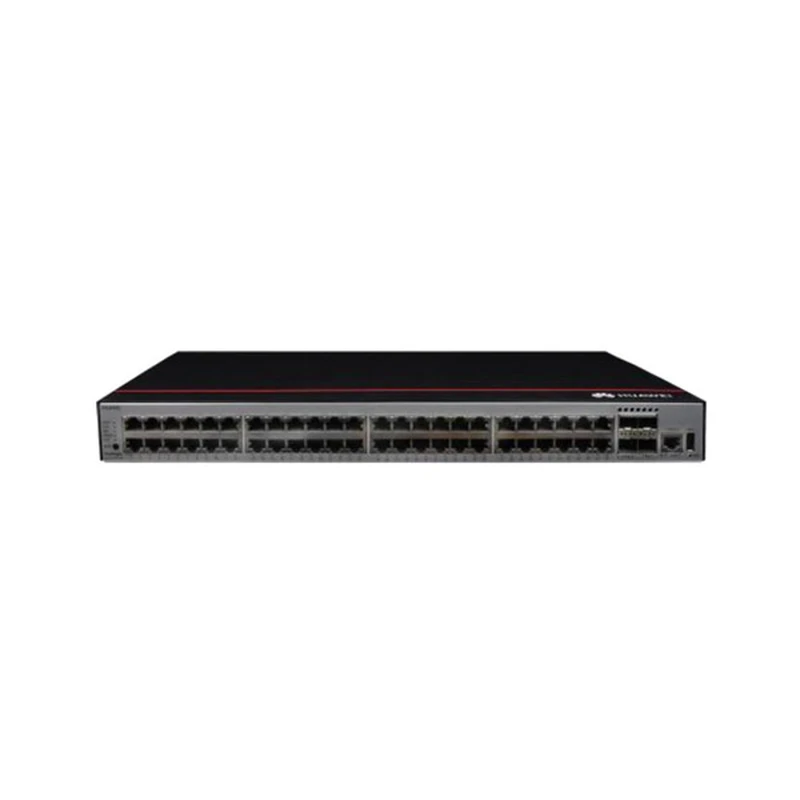

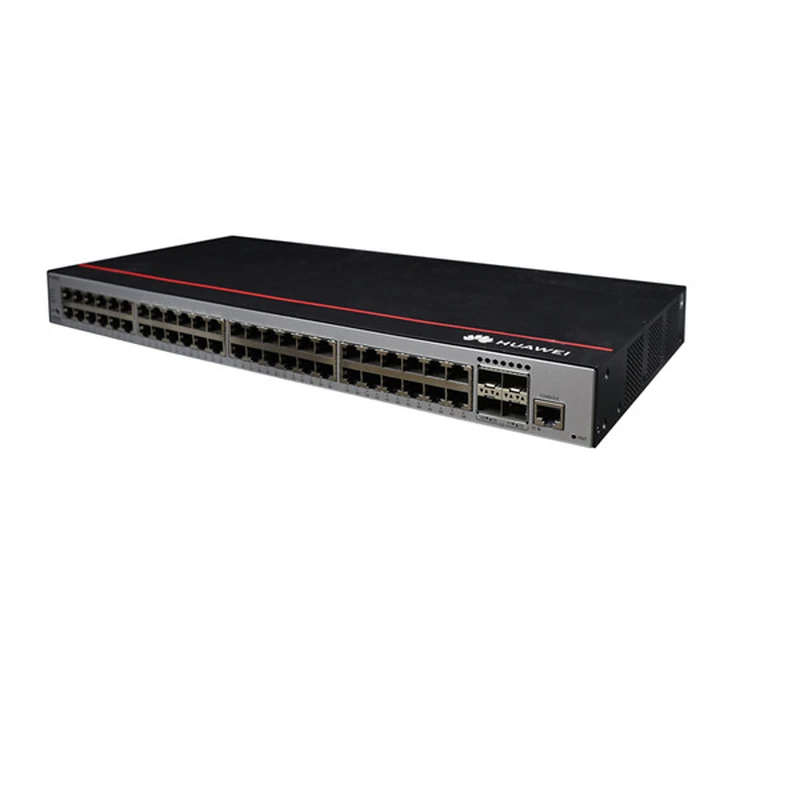

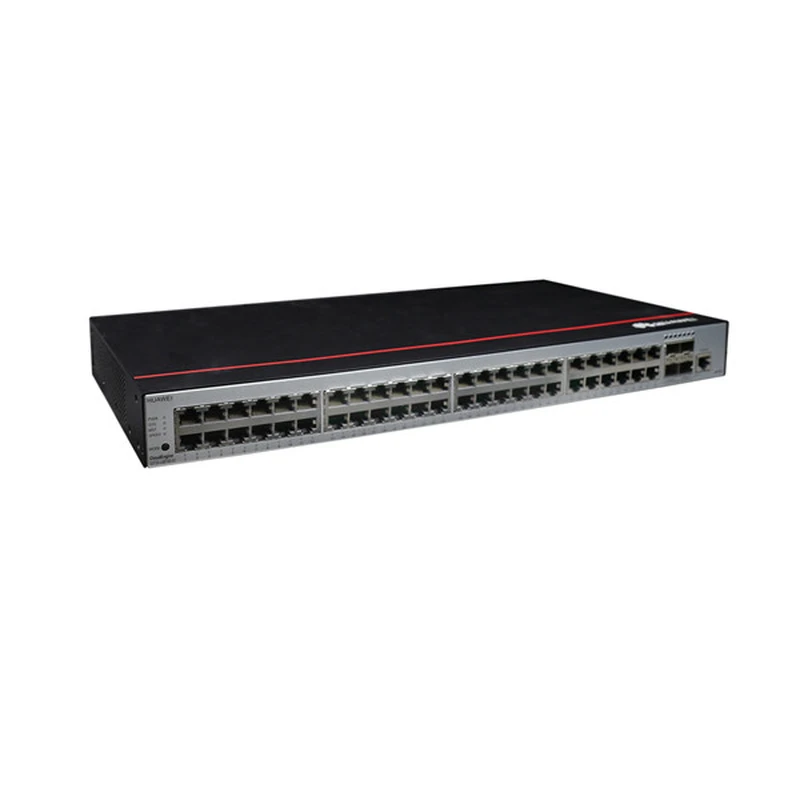

s5735s-l48p4x-a1

1

   Quarenta e oito portas 10/100/1000BASE-T PoE+

2

   Quatro portas 10GE SFP+

3

   Uma porta de console

4

   Uma porta USB

5

  Um botão PNP

  PERCEBER:

  Para restaurar as configurações de fábrica e redefinir o interruptor, mantenha pressionado o botão

  por pelo menos 6 segundos.

  Para redefinir a chave, pressione o botão. Redefinir a chave causará

   interrupção do serviço.

  Tenha cuidado ao pressionar o botão PNP.

6

   Parafuso de aterramento

   NOTA:

   É usado com um cabo terra.

7

  Conector para alça de travamento do cabo de alimentação CA

  NOTA:

 A alça de travamento do cabo de alimentação CA não é fornecida com o switch.

8

   Tomada AC

   NOTA:

   Ele é usado com um cabo de alimentação CA.

Modelo

                                                               Descrição

   OMXD30000

         Transceptor óptico Huawei OMXD30000, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

   SFP-GE-LX-SM1310

         Transceptor óptico, eSFP, GE, módulo de modo único (1310 nm, 10 km, LC)

         Transceptor, QSFP+, 1310nm, 41,25 Gbps, -7dBm, 2,3dBm, -11,5dBm, LC, SMF, 10

  ESFP-GE-SX-MM850

         Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,5 km, LC)

Item

Especificação

Dimensões sem embalagem (A x L x P)

[mm(pol.)]

Dimensões básicas (excluindo as partes salientes do corpo):

43,6 mm x 442,0 mm x 220,0 mm (1,72 pol. x 17,4 pol. x 8,7 pol.)

Dimensões máximas (a profundidade é a distância das portas no

painel frontal às partes salientes do painel traseiro):

43,6 mm x 442,0 mm x 227,0 mm (1,72 pol. x 17,4 pol. x 8,94 pol.)

Dimensões com embalagem (A x L x P)

[mm(pol.)]

90,0 mm x 550,0 mm x 360,0 mm (3,54 pol. x 21,65 pol. x 14,17 pol.)

Altura do chassi [U]

1 U

Peso sem embalagem [kg(lb)]

3,23 kg (7,12 libras)

Peso com embalagem [kg(lb)]

4,28 kg (9,44 libras)

Consumo de energia típico [W]

58,7 W

Dissipação de calor típica [BTU/hora]

200,29 BTU/hora

Consumo máximo de energia [W]

· Não disponibilizando a função PoE: 76,1 W

· Cargas 100% PoE: 456,1 W (PoE: 380 W)

Máxima dissipação de calor [BTU/hora]

· Não disponibilizando a função PoE: 259.66

· 100% de cargas PoE: 155,26

MTBF [ano]

44,03 anos

MTTR [hora]

2 horas

Disponibilidade

>0,99999

Ruído em temperatura normal

(potência acústica) [dB(A)]

50 dB(A)

Ruído em temperatura normal

(pressão acústica) [dB(A)]

38,2 dB(A)

Número de slots de cartão

0

Número de slots de energia

0

Número de módulos de ventiladores

2

Fonte de energia redundante

Não suportado

Temperatura operacional de longo prazo [°C(°F)]

-5°C a +50°C (23°F a 122°F) a uma altitude de 0-1800 m (0-5906 pés)

Temperatura operacional de curto prazo [°C(°F)]

-5°C a +55°C (23°F a 131°F) a uma altitude de 0-1800 m (0-5906 pés)

Restrição na temperatura de operação

taxa de variação [°C(°F)]

Quando a altitude é de 1800-5000 m (5906-16404 pés), a temperatura operacional mais alta

a temperatura diminui em 1°C (1,8°F) toda vez que a altitude aumenta em

220 metros (722 pés).

O equipamento pode operar além da faixa normal de temperatura operacional

por um período de curto prazo, mas as seguintes condições devem ser atendidas:

· O equipamento opera a uma temperatura superior a 50°C (122°F)

            consecutivamente por no máximo 96 horas em um ano.

· O equipamento opera a uma temperatura superior a 50°C (122°F)

            para um total de não mais de 360 ​​horas em um ano.

· O equipamento opera a uma temperatura superior a 50°C (122°F)

            por não mais em 15 vezes em um ano.

O equipamento pode ser danificado ou sofrer exceções inesperadas, se houver

dos limites anteriores for excedido.

O equipamento não pode iniciar quando a temperatura for inferior a 0°C (32°F).

A distância máxima dos módulos ópticos usados ​​nestas condições não pode

ultrapassar 10 km.

Temperatura de armazenamento [°C(°F)]

-40°C a +70°C (-40°F a +158°F)

Umidade relativa operacional de longo prazo [RH]

5% a 95%, sem condensação

Altitude operacional de longo prazo [m(ft.)]

0-5000 m (0-16404 pés)

Altitude de armazenamento [m(pés)]

0-5000 m (0-16404 pés)

Modo de alimentação

AC embutido

Tensão nominal de entrada [V]

· Entrada CA: 100 V CA a 240 V CA, 50/60 Hz

· Entrada CC de alta tensão: 240 V CC

Faixa de tensão de entrada [V]

· Entrada CA: 90 V CA a 290 V CA, 45 Hz a 65 Hz

· Entrada CC de alta tensão: 190 V CC a 290 V CC

Corrente máxima de entrada [A]

6A

Memória

512 MB

Memória flash

512 MB

Porta do console

RJ45

Porta de Gerenciamento Eth

Não suportado

USB

Suportado

RTC

Não suportado

entrada RPS

Não suportado

Proteção contra sobretensão da porta de serviço [kV]

Modo comum: ±7 kV

Proteção contra sobretensão da fonte de alimentação [kV]

±6 kV no modo diferencial, ±6 kV no modo comum

tipos de fãs

Construídas em

Modo de dissipação de calor

Dissipação de calor com ventilador, ajuste inteligente da velocidade do ventilador

Direção do fluxo de ar

Entrada de ar pela esquerda e pela frente, exaustão de ar pela direita

PoE

Suportado

Certificação

certificação EMC

certificação de segurança

Certificação de fabricação
