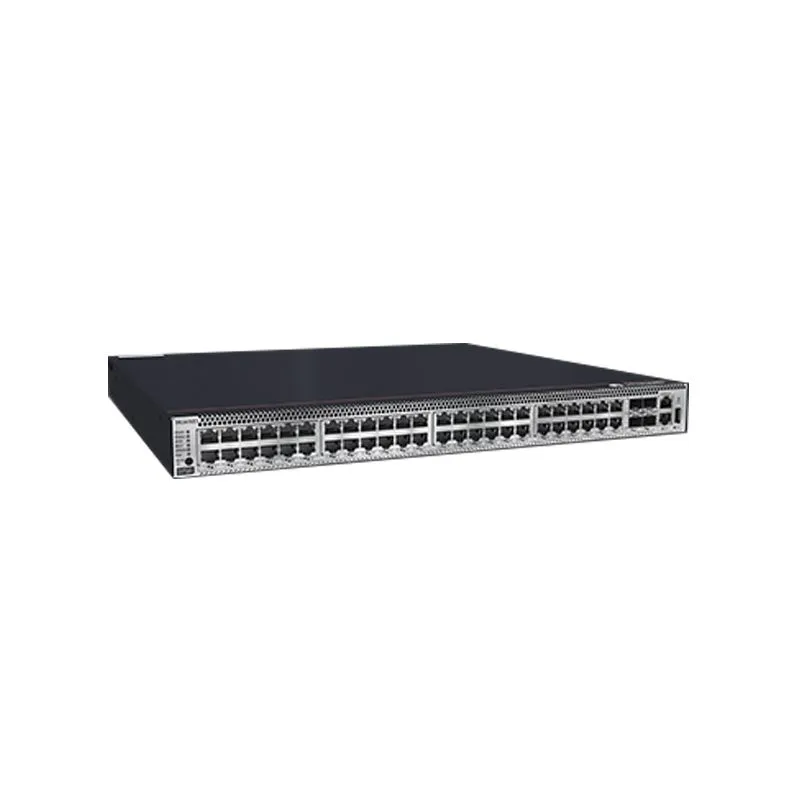

s5735-s48t4x

1

Quarante-huit ports 10/100/1000BASE-T

2

Quatre ports SFP+ 10GE

Modules applicables :

· Module optique GE

· Module optique GE-CWDM

· Module optique GE-DWDM

· Module cuivre GE

· Module optique 10GE SFP+

   (OSXD22N00 non pris en charge)

· Module optique 10GE-CWDM

· Module optique 10GE-DWDM

· Câbles en cuivre haut débit SFP+ de 1 m et 3 m

· Câbles AOC SFP+ de 3 m et 10 m

· Pile dédiée SFP+ 0,5 m et 1,5 m en cuivre

    câbles (utilisés pour l'empilage sans configuration,

    applicable dans V200R019C10 et versions ultérieures)

3

Un port de console

4

Un port de gestion ETH

5

Un port USB

6

Un bouton PNP

REMARQUER:

Pour restaurer les paramètres d'usine et réinitialiser le commutateur,

maintenez le bouton enfoncé pendant au moins 6 secondes.

Pour réinitialiser le commutateur, appuyez sur le bouton. Réinitialisation du commutateur

entraînera une interruption de service.

Soyez prudent lorsque vous appuyez sur le bouton PNP.

sept

Vis de terre

REMARQUE:

Il s'utilise avec un câble de masse.

8

Emplacement du module d'alimentation 1

REMARQUE:

Module d'alimentation applicable :

· PAC60S12-AR (module d'alimentation CA 60 W)

· PDC1000S12-DB (module d'alimentation CC 1 000 W)

· PDC180S12-CR (module d'alimentation CC 180 W)

         (applicable dans V200R020C00 et versions ultérieures)

9

Emplacement du module d'alimentation 2

REMARQUE:

Module d'alimentation applicable :

· PAC60S12-AR (module d'alimentation CA 60 W)

· PDC1000S12-DB (module d'alimentation CC 1 000 W)

· PDC180S12-CR (module d'alimentation CC 180 W)

         (applicable dans V200R020C00 et versions ultérieures)

Modèle

La description

   OMXD30000

   Émetteur-récepteur optique Huawei OMXD30000, SFP+, 10G, module multimode (850 nm, 0,3 km, LC)

   OSX010000

   Émetteur-récepteur optique, SFP+, 10G, module monomode (1310nm, 10km, LC)

   SFP-GE-LX-SM1310

   Émetteur-récepteur optique, eSFP, GE, module monomode (1 310 nm, 10 km, LC)

   OSXD22N00

   Émetteur-récepteur optique, SFP+, 10G, module multimode (1 310 nm, 0,22 km, LC, LRM)

   SFP-10G-USR

   Émetteur-récepteur optique 10GBase-USR, SFP+, 10G, module multimode (850 nm, 0,1 km, LC)

   OMXD30009

   Émetteur-récepteur, QSFP+, 1 310 nm, 41,25 Gbit/s, -7 dBm, 2,3 dBm, -11,5 dBm, LC, SMF, 10

   SFP-10G-LR

   Émetteur-récepteur optique Huawei SFP-10G-LR, SFP+, 10G, module monomode (1310 nm, 10 km, LC)

Article

La description

Mémoire (RAM)

1 Go

Éclat

 512 Mo au total. Pour afficher la taille de mémoire flash disponible,

 exécutez la  commande d'affichage de la version  .

Temps moyen entre pannes (MTBF)

74,7 ans

Temps moyen de réparation (MTTR)

2 heures

Disponibilité

> 0,99999

Protection contre les surtensions du port de service

Mode commun : ±7 kV

Protection contre les surtensions de l'alimentation

· Utilisation de modules de puissance AC : ±6 kV en mode différentiel,

       ±6 kV en mode commun

· Utilisation de modules de puissance DC : ±2 kV en mode différentiel,

       ±4 kV en mode commun

Dimensions (H x L x P)

· Dimensions de base

      (à l'exclusion des parties dépassant du corps) :

· 43,6 mm x 442,0 mm x 420,0 mm

      (1,72 po x 17,4 po x 16,5 po)

· Dimensions maximales (la profondeur est la distance de

       ports sur le panneau avant à la poignée sur le panneau arrière) :

       43,6 mm x 442,0 mm x 444,2 mm

      (1,72 po x 17,4 po x 17,49 po)

Poids (avec emballage)

7,69 kg (16,95 livres)

Ports de pile

Tous les ports 10/100/1000BASE-T ou 1000BASE-X

(applicable dans V200R019C10 et versions ultérieures)

RTC

Prise en charge

RPS

Non supporté

PoE

Non supporté

Plage de tension nominale

· Entrée CA : 100 V CA à 240 V CA, 50/60 Hz

· Entrée CC haute tension : 240 V CC

· Entrée CC : -48 V CC à -60 V CC

Plage de tension maximale

· Entrée CA : 90 V CA à 264 V CA, 47 Hz à 63 Hz

· Entrée CC haute tension : 190 V CC à 290 V CC

· Entrée CC : -38,4 V CC à -72 V CC

Consommation électrique maximale

(100 % de débit, pleine vitesse des ventilateurs)

59W

Consommation électrique typique

(30 % de la charge de trafic, testé selon la norme ATIS)

    40W

Température de fonctionnement

-5°C à 45°C (32°F à 122°F)

à une altitude de 0-1800 m (0-5906 pieds)

REMARQUE:

Lorsque l'altitude est de 1800-5000 m (5906-16404 pieds),

la température de fonctionnement la plus élevée diminue de 1 °C (1,8 °F)

chaque fois que l'altitude augmente de 220 m (722 pieds).

Le commutateur ne peut pas être démarré lorsque la température ambiante

température est inférieure à 0°C (32°F).

-5°C à +55°C (23°F à 131°F) à une altitude de 0 à 1800 m

(0-5906 pieds)

REMARQUE:

Lorsque l'altitude est de 1800-5000 m (5906-16404 pieds),

la température de fonctionnement la plus élevée diminue de 1 °C (1,8 °F)

chaque fois que l'altitude augmente de 220 m (722 pieds).

L'équipement peut fonctionner au-delà du fonctionnement normal

plage de température pendant une courte période, mais les éléments suivants

conditions doivent être remplies :

· L'équipement fonctionne à une température supérieure à

45°C (113°F) consécutivement pendant au plus 96 heures en un an.

· L'équipement fonctionne à une température supérieure à 45°C

(113°F) pour un total de pas plus de 360 ​​heures en un an.

· L'équipement fonctionne à une température supérieure à 45°C

(113°F) pour pas plus de 15 fois en un an.

L'équipement peut être endommagé ou subir des

exceptions si l'une des limites précédentes est dépassée.

L'équipement ne peut pas démarrer lorsque la température est inférieure à

0°C (32°F). La distance maximale des modules optiques utilisés dans

ces conditions ne peuvent excéder 10 km.

Température de stockage

-40°C à +70°C (-40°F à +158°F)

Bruit à température normale

(27°C, puissance sonore)

<58,9 dB (A)

Humidité relative

5 % à 95 %, sans condensation

Altitude de fonctionnement

0-5000 m (0-16404 pieds)

Certificat

· Certification CEM

· Certificat de sécurité

· Certificat de fabrication

Numéro d'article

98010941
