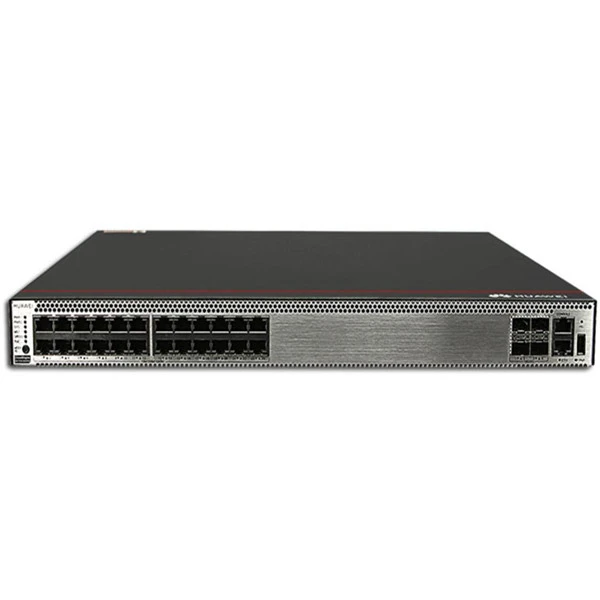

s5731-s24p4x

1

Veinticuatro puertos 10/100/1000BASE-T

2

Cuatro puertos ópticos 10GE SFP+

3

Un puerto de consola

4

Un puerto de gestión ETH

5

Un puerto USB

6

Un botón PNP

AVISO:

Para restaurar la configuración de fábrica y restablecer el interruptor,

 mantenga presionado el botón durante al menos 6 segundos.

Para restablecer el interruptor, presione el botón.

Restablecer el interruptor causará la interrupción del servicio.

Tenga cuidado cuando presione el botón PNP.

7

tornillo de tierra

NOTA:

Se utiliza con un cable de tierra.

8

Ranura del módulo de alimentación 1

NOTA:

Módulo de potencia aplicable:

    · PAC150S12-R (módulo de alimentación de CA de 150 W)

    · PDC180S12-CR (módulo de alimentación de CC de 180 W)

    · PAC600S12-CB (módulo de alimentación de CA de 600 W)

    · PAC600S12-DB (módulo de alimentación de CA de 600 W)

    · PAC600S12-EB (módulo de alimentación de CA de 600 W)

9

Ranura del módulo de potencia 2

NOTA:

Módulo de potencia aplicable:

    · PAC150S12-R (módulo de alimentación de CA de 150 W)

    · PDC180S12-CR (módulo de alimentación de CC de 180 W)

    · PAC600S12-CB (módulo de alimentación de CA de 600 W)

    · PAC600S12-DB (módulo de alimentación de CA de 600 W)

    · PAC600S12-EB (módulo de alimentación de CA de 600 W)

-

-

Modelo

Descripción

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 40 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 10 km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 40 km, LC)

S-SFP-GE-LH80-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 80 km, LC)

SFP-GE-ZBXU1

Transceptor óptico, eSFP, GE, módulo monomodo BiDi (1490nm(Tx)/1570nm(Rx),

80 km, LC)

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1490/RX1310, 10 km, LC)

SFP-10G-iLR

Transceptor óptico, SFP+, 10G, módulo monomodo (1310 nm, 1,4 km, LC)

SFP-10G-USR

Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850 nm, 0,1 km, LC)

SFP-1000BaseT

Transceptor eléctrico, SFP, GE, módulo de interfaz eléctrica (100 m, RJ45)

OMXD30000

Transceptor óptico, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

OSX010000

Transceptor óptico, SFP+, 10G, módulo monomodo (1310 nm, 10 km, LC)

DWDM-SFPGE-1560-61

Transceptor óptico DWDM, eSFP, 2,5G, módulo monomodo (1560,61 nm, 120 km, LC)

SFP-10G-ER-SM1270-BIDI

Transceptor óptico, SFP+, 10G, módulo monomodo BIDI (TX 1270nm/RX 1330nm,

40km LC)

S5731-S24P4X Especificación

puerto fijo

24 puertos 10/100/1000Base-T (PoE+), 4 puertos 10GE SFP+

Dimensiones (An. x Pr. x Al.)

442 mm x 420 mm x 43,6 mm

Altura del chasis

1U

Peso del chasis

(incluido el embalaje)

8,6 kg

Tipo de fuente de alimentación



1000 W PoE CA (enchufable)

Rango de tensión nominal



Entrada de CA (1000 W CA PoE): 100 V CA a 240 V CA, 50/60 Hz

Rango de voltaje máximo

• Entrada de CA (1000 W CA PoE): 90 V CA a 290 V CA, 45 Hz a 65 Hz

• Entrada de CC de alto voltaje (1000 W CA PoE): 190 V CC a 290 V CC

  (cumple con la certificación de CC de alto voltaje de 240 V)

Consumo máximo de energía

• 121 W (sin PD)

• 977 W (con PD, consumo de energía de PD de 720 W)

Ruido



• Bajo temperatura normal (potencia de sonido): 62.3dB (A)

• Bajo alta temperatura (potencia de sonido): 71.8dB (A)

• Bajo temperatura normal (presión de sonido): 52.8dB (A)

Temperatura de funcionamiento



• 0-1800 m altitud: -5°C a +45°C

• 1800-5000 m de altitud: la temperatura de funcionamiento se reduce

  en 1ºC cada vez que la altitud aumenta en 220 m.

Temperatura de almacenamiento

-40 ℃ a +70 ℃

Humedad relativa

5% a 95% (sin condensación)

Especificación de protección contra sobretensiones

(Puerto de servicio)

Modo común: ±6 kV

Especificación de protección contra sobretensiones

(Puerto de alimentación)

• Modo diferencial: ±6 kV

• Modo común: ±6 kV

Disipación de calor

Disipación de calor de refrigeración por aire, ajuste de velocidad inteligente,

y ventiladores enchufables

Características del servicio

tabla de direcciones MAC

Cumplimiento de los estándares IEEE 802.1d

Entradas de direcciones MAC de 32K

Aprendizaje y envejecimiento de direcciones MAC

Entradas de direcciones MAC estáticas, dinámicas y de agujero negro

Filtrado de paquetes basado en direcciones MAC de origen

VLAN

4094 VLAN

VLAN invitada y VLAN de voz

GVRP

VLAN multiplexor

Asignación de VLAN basada en direcciones MAC, protocolos,

Subredes IP, políticas y puertos

Mapeo de VLAN

Protección de bucle Ethernet

Topología de anillo RRPP y multiinstancia RRPP

Topología de árbol de Smart Link y multiinstancia de Smart Link,

proporcionando conmutación de protección de nivel de milisegundos

SEP

ERP (G.8032)

BFD para OSPF, BFD para IS-IS, BFD para VRRP y BFD para PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) y MSTP (IEEE 802.1s)

Protección de BPDU, protección de raíz y protección de bucle

Enrutamiento IP

Rutas estáticas, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6,

BGP, BGP4+, ECMP, política de enrutamiento

Hasta 16K entradas FIBv4

Hasta 8K entradas FIBv4

interoperabilidad

Árbol de expansión basado en VLAN (VBST), trabajando con PVST, PVST+,

y RPVST

Protocolo de negociación de tipo enlace (LNP), similar a DTP

Protocolo de administración central de VLAN (VCMP), similar a VTP

Características de IPv6

Hasta 8K entradas ND

PMTU

Ping IPv6, Tracert IPv6 y Telnet IPv6

ACL basadas en direcciones IPv6 de origen, direcciones IPv6 de destino,

Puertos de capa 4 o tipos de protocolo

Indagación de descubrimiento de oyentes de multidifusión (MLDv1/v2)

Direcciones IPv6 configuradas para subinterfaces, VRRP6, DHCPv6,

y L3VPN

multidifusión

IGMP v1/v2/v3 snooping y salida rápida de IGMP

Reenvío de multidifusión en una VLAN y replicación de multidifusión entre VLAN

Equilibrio de carga de multidifusión entre los puertos miembros de un enlace troncal

multidifusión controlable

Estadísticas de tráfico de multidifusión basadas en puertos

IGMP v1/v2/v3, PIM-SM, PIM-DM y PIM-SSM

MSDP

MVPN

QoS/ACL

Limitación de velocidad en las direcciones de entrada y salida de un puerto

Redirección de paquetes

Control de tráfico basado en puertos y CAR tricolor de dos velocidades

Ocho colas por puerto

Algoritmos de programación de colas DRR, SP y DRR+SP

WRED

Remarcado de los campos de paquetes 802.1p y DSCP

Filtrado de paquetes en la Capa 2 a la Capa 4, filtrando tramas no válidas

basado en la dirección MAC de origen, la dirección MAC de destino,

dirección IP de origen, dirección IP de destino, número de puerto TCP/UDP,

tipo de protocolo e ID de VLAN

Limitación de velocidad basada en cola y modelado en puertos

Seguridad

Gestión jerárquica de usuarios y protección con contraseña

Defensa contra ataques DoS, defensa contra ataques ARP y defensa contra ataques ICMP

Vinculación de la dirección IP, dirección MAC, número de puerto e ID de VLAN

Aislamiento de puertos, seguridad de puertos y MAC pegajoso

Reenvío forzado MAC (MFF)

Entradas de dirección MAC Blackhole

Límite en el número de direcciones MAC aprendidas

Autenticación IEEE 802.1x y límite en el número de usuarios en un puerto

Autenticación AAA, autenticación RADIUS,

y autenticación HWTACACS

NAC

SSH V2.0

HTTPS

protección de la CPU

Lista negra y lista blanca

Rastreo de fuentes de ataque y castigo para paquetes IPv6 como ND,

Paquetes DHCPv6 y MLD

Arranque seguro

IPSec

ECA

Engaño

Fiabilidad

LACP

baúl electrónico

OAM de Ethernet (IEEE 802.3ah e IEEE 802.1ag)

UIT-Y.1731

DLDP

LLDP

BFD para BGP, BFD para IS-IS, BFD para OSPF, BFD para ruta estática

VXLAN*

Puertas de enlace VXLAN L2 y L3

Pasarela centralizada y distribuida

BGP-EVPN

Configurado a través del protocolo NETCONF

Súper tejido virtual (SVF)

Se admite una arquitectura de cliente de dos capas.

La indagación IGMP se puede habilitar en los conmutadores de acceso (AS) y el

Se puede configurar el número máximo de usuarios de acceso en un puerto.

Los AS se pueden configurar de forma independiente. Servicios que no son

compatibles con las plantillas se pueden configurar en el padre.

Se permiten dispositivos de terceros entre el padre SVF y los clientes.

Trabajando como un cliente SVF que es plug-and-play sin configuración

iPCA

Coloreando directamente los paquetes de servicio para recopilar estadísticas en tiempo real sobre

el número de paquetes perdidos y la tasa de pérdida de paquetes

Recopilación de estadísticas sobre el número de paquetes perdidos y la pérdida de paquetes.

relación a nivel de red y dispositivo

TWAMP

Medición del rendimiento del enlace IP bidireccional

Medición del retardo de paquetes bidireccionales, tasa de pérdida de paquetes unidireccionales,

y fluctuación de paquetes unidireccional

Gestión y mantenimiento

iStack, con hasta 9 conmutadores miembros en una pila

SNMP v1/v2c/v3

RMON

Control inteligente de aplicaciones (SAC)

NMS basado en la web

Registros del sistema y alarmas de diferentes niveles.

GVRP

VLAN multiplexor

flujo de red

Operación y mantenimiento inteligente

*Los conmutadores de la serie CloudEngine S5731-S requieren la licencia VXLAN o el paquete de software avanzado N1 para admitir

 la función VXLAN.
