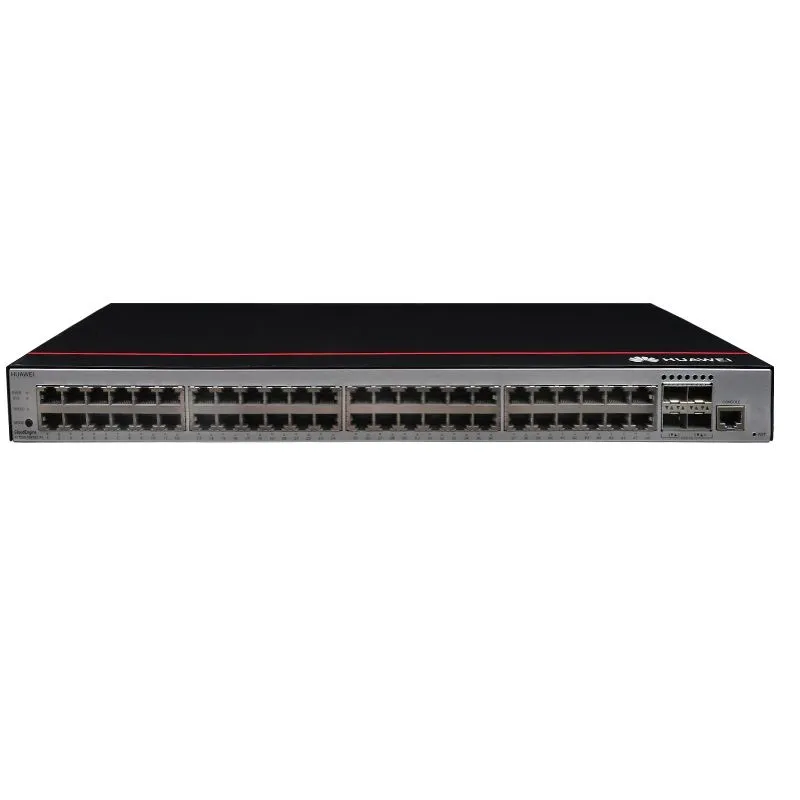

s1730s-s48t4x-a1

1

Cuarenta y ocho puertos 10/100/1000BASE-T

2

Cuatro puertos 10GE SFP+

3

Un puerto de consola

4

Un botón RST

AVISO:

Para restaurar la configuración de fábrica y restablecer el interruptor, mantenga presionado el botón durante al menos 6 segundos.

Para restablecer el interruptor, presione el botón.

Restablecer el interruptor causará la interrupción del servicio. Tenga cuidado cuando presione el botón.

5

tornillo de tierra

6

Conector para correa de bloqueo del cable de alimentación de CA

NOTA:

La correa de bloqueo del cable de alimentación de CA no se entrega con el conmutador.

7

Toma de CA

-

-

Producto

Descripción

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310nm, 10km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310nm, 40km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 40 km, LC)

S-SFP-GE-LH80-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 80 km, LC)

eSFP-GE-ZX100-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550nm, 100km, LC)

SFP-GE-LX-SM1310-BIDI

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1310/RX1490, 10 km, LC)

SFP-GE-LX-SM1310-BIDI

Transceptor BiDi, eSFP, Tx1310nm/Rx1490nm, 1,25 Gb/s, -9 dBm, -3 dBm, -19,5 dBm, LC, SM, 10 km

SFP-GE-LX-SM1490-BIDI

Transceptor óptico, eSFP, GE, módulo monomodo BIDI (TX1490/RX1310, 10 km, LC)

SFP-GE-LX-SM1490-BIDI

Transceptor BiDi, eSFP, Tx1490nm/Rx1310nm, 1,25 Gb/s, -9 dBm, -3 dBm, -19,5 dBm, LC, SM, 10 km

CWDM-SFPGE-1471

Transceptor óptico CWDM, eSFP, 2.5G, módulo monomodo (1471 nm, 80 km, LC)

CWDM-SFPGE-1491

Transceptor óptico CWDM, eSFP, 2.5G, módulo monomodo (1491 nm, 80 km, LC)

CWDM-SFPGE-1511

Transceptor óptico CWDM, eSFP, 2.5G, módulo monomodo (1511nm, 80km, LC)

DWDM-SFPGE-1560-61

Transceptor óptico DWDM.eSFP.2.5G. Módulo monomodo (1560.61nm.120km.LC)

SFP-1000BaseT

Módulo eléctrico 1000BASE-T (RJ45) SFP, negociación automática, 100 m

Artículo

Especificación

Consumo típico de energía [W]

43,3W

Disipación de calor típica [BTU/hora]

147,74 BTU/hora

Consumo máximo de energía [W]

50,4 vatios

Disipación máxima de calor [BTU/hora]

171,97 BTU/hora

MTBF [año]

55,33 año

MTTR [hora]

2 horas

Disponibilidad

>0.99999

Ruido a temperatura normal (potencia acústica) [dB(A)]

48dB(A)

Ruido a temperatura normal (presión acústica) [dB(A)]

36,2 dB(A)

Número de ranuras para tarjetas

0

Número de ranuras de alimentación

0

Número de módulos de ventiladores

1

Fuente de alimentación redundante

No soportado

Temperatura de funcionamiento a largo plazo [°C(°F)]

-5°C a +50°C (23°F a 122°F) a una altitud de 0-1800 m (0-5906 pies)

Temperatura de funcionamiento a corto plazo [°C(°F)]

-5°C a +55°C (23°F a 131°F) a una altitud de 0-1800 m (0-5906 pies)

Restricción en la tasa de variación de la temperatura de funcionamiento [°C(°F)]

Cuando la altitud es de 1800-5000 m (5906-16404 pies), la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F) cada vez que la altitud aumenta en 220 m (722 pies).

La temperatura de funcionamiento varía de -5 °C a +45 °C (23 °F a 113 °F) cuando se utilizan módulos ópticos con distancias de transmisión mayores o iguales a 70 km.

El equipo puede funcionar más allá del rango de temperatura de funcionamiento normal durante un período breve, pero se deben cumplir las siguientes condiciones:

· El equipo opera a una temperatura de más de 50°C (122°F) consecutivamente por un máximo de 96 horas en un año.

· El equipo opera a una temperatura de más de 50°C (122°F) por un total de no más de 360 ​​horas en un año.

· El equipo opera a una temperatura de más de 50°C (122°F) por no más de 15 veces en un año.

El equipo puede dañarse o experimentar excepciones inesperadas si se excede alguno de los límites anteriores.

El equipo no puede arrancar cuando la temperatura es inferior a 0°C (32°F). La distancia máxima de los módulos ópticos utilizados en estas condiciones no puede exceder los 10 km.

Temperatura de almacenamiento [°C(°F)]

-40 °C a +70 °C (-40 °F a +158 °F)

Humedad relativa de funcionamiento a largo plazo [HR]

5% a 95%, sin condensación

Altitud de operación a largo plazo [m (pies)]

0-5000 m (0-16404 pies)

Altitud de almacenamiento [m (pies)]

0-5000 m (0-16404 pies)

Modo de fuente de alimentación

CA incorporado

Tensión nominal de entrada [V]

Entrada de CA: 100 V CA a 240 V CA, 50/60 Hz

Rango de tensión de entrada [V]

Entrada de CA: 90 V CA a 264 V CA, 47 Hz a 63 Hz

Corriente máxima de entrada [A]

2A

Memoria

512 megabytes

Memoria flash

512 megabytes

Puerto de consola

RJ45

Puerto de gestión eth

No soportado

USB

No soportado

RTC

No soportado

Entrada RPS

No soportado

Protección contra sobretensiones del puerto de servicio [kV]

Modo común: ±7 kV

Protección contra sobretensiones de la fuente de alimentación [kV]

±6 kV en modo diferencial, ±6 kV en modo común

tipos de ventiladores

Incorporado

Modo de disipación de calor

Disipación de calor con ventilador, ajuste inteligente de la velocidad del ventilador

Dirección del flujo de aire

Entrada de aire por la izquierda y por delante, salida de aire por la derecha

PoE

No soportado

Certificación

Certificación CEM

Certificación de seguridad

Certificación de fabricación
