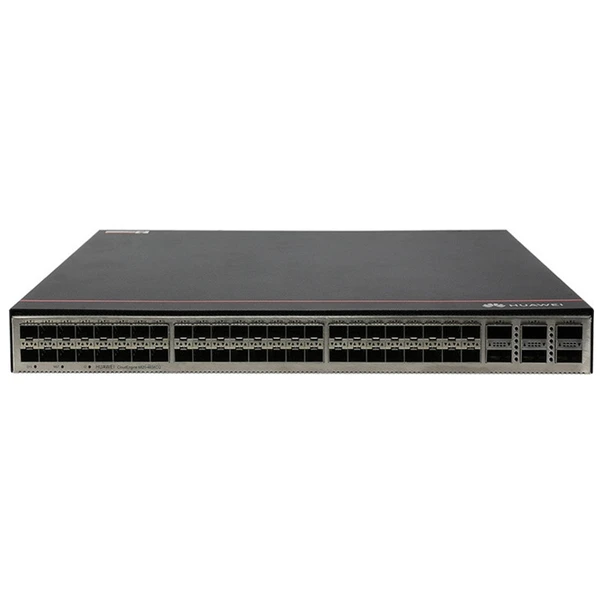

ce6857e-48s6cq-b

Código de producto

      CE6857E-48S6CQ-B

UPC

                 4 núcleos, 1,6 GHz

Memoria

                 DRAM: 4GB

ni flash

                 128 MB

Disco duro SSD

                 8GB

USB

                 Soportado

Consumo de energía estática [W]

                 106 vatios

Disipación de calor estático [BTU/hora]

                362 BTU/hora

Consumo máximo de energía [W]

                318W

Modelo

Descripción

OMXD30000

Transceptor óptico Huawei OMXD30000, SFP+, 10G, módulo multimodo

(850 nm, 0,3 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310nm, 10km, LC)

OMXD30009

Transceptor, QSFP+, 1310 nm, 41,25 Gbps, -7 dBm, 2,3 dBm, -11,5 dBm, LC, SMF, 10

ESFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,5 km, LC)

Artículo

Descripción

Tipo de instalación

Instalación del Gabinete

UPC

4 núcleos, 1,6 GHz

Memoria

DRAM: 4GB

ni flash

128 MB

Disco duro SSD

8GB

USB

Soportado

Modo de fuente de alimentación

· aire acondicionado

· CC

· HVDC

Puerto de consola

RJ45

Interfaz de servicio de enlace descendente

48*10GE SFP+ (Nota: El módulo óptico lineal 10GE LRM/80KM

y la negociación automática 1000base-X no son compatibles. 1GE óptico

Los módulos se pueden utilizar para la interconexión sólo cuando

la negociación automática está deshabilitada en el puerto del mismo nivel).

Interfaz de servicio de enlace ascendente

6*100GE QSFP28 (Nota: 1. Las interfaces 100GE son compatibles con

40GE; 2. Las interfaces 100GE no admiten la división en

4x25GE y 4x10GE).

Soporte de puerto de servicio

la función de pila

Puertos ópticos 10GE y puertos ópticos 100GE

RTC

Soportado

Consumo típico de energía

[W]

· 148 W (50 % de rendimiento, cables de alta velocidad SFP+ en 48 puertos

           y cables de alta velocidad QSFP28 en 6 puertos, módulos de alimentación dual)

· 185 W (50 % de rendimiento, módulos ópticos de corta distancia en todos

           puertos ópticos, módulos de potencia dual)

Disipación de calor típica

[BTU/hora]

· 505 BTU/hora (50 % de rendimiento, cables de alta velocidad SFP+ en 48

           puertos y cables de alta velocidad QSFP28 en 6 puertos, módulos de alimentación dual)

· 631 BTU/hora (50 % de rendimiento, módulos ópticos de corta distancia en

          todos los puertos ópticos, módulos de alimentación dual)

Consumo de energía estática

[W]

106 vatios

Disipación de calor estático

[BTU/hora]

362 BTU/hora

Consumo máximo de energía

[W]

318W

Máxima disipación de calor

1085 BTU/hora

Número de módulos de potencia

2

Fuente de alimentación redundante

1+1 copia de seguridad

Tensión nominal de entrada [V]

· Módulo de alimentación de 600 W CA y 240 V CC: CA: 100 V CA a 240 V CA,

            50/60 Hz; CC: 240 V CC

· Módulo de alimentación de 1000 W CC: -48 V CC a -60 V CC

· Módulo de alimentación CC de alto voltaje de 1200 W: 240 V CC a 380 V CC

Rango de tensión de entrada [V]

· Módulo de alimentación de 600 W CA y 240 V CC: CA: 90 V CA a 290 V CA,

            45 Hz a 65 Hz; CC: 190 V CC a 290 V CC

· Módulo de alimentación de 1000 W CC: -38,4 V CC a -72 V CC

· Módulo de alimentación CC de alto voltaje de 1200 W: 190 V CC a 400 V CC

Corriente máxima de entrada [A]

· Módulo de alimentación de 600 W CA y 240 V CC: 8 A (100 V CA a 240 V CA);

            4 A (240 V CC)

· Módulo de alimentación de 1000 W CC: 30 A (-48 V CC a -60 V CC)

· Módulo de alimentación CC de alto voltaje de 1200 W: 8 A

Potencia nominal de salida [W]

· Módulo de alimentación de 600 W CA y 240 V CC: 600 W

· Módulo de alimentación de 1000 W CC: 1000 W

· Módulo de alimentación CC de alto voltaje de 1200 W: 1200 W

Certificación

· Cumplimiento de normas de seguridad

· Cumplimiento de estándares EMC

· Cumplimiento de normas ambientales

Sobretensión de la fuente de alimentación

protección [kV]

· AC: 6 kV en modo común y 6 kV en modo diferencial

· CC: 4 kV en modo común y 2 kV en modo diferencial

· HVDC: 4 kV en modo común y 2 kV en modo diferencial

tipos de ventiladores

enchufable

Número de fanáticos

4

Ventiladores redundantes

El dispositivo admite la copia de seguridad 3+1 de los módulos de ventiladores que funcionan en caliente

modo de espera. El sistema puede funcionar correctamente durante un breve período de tiempo.

después de que falle un solo módulo de ventilador. Se recomienda reemplazar el defectuoso

módulo de ventilador inmediatamente.

Modo de disipación de calor

Aire acondicionado

Dirección del flujo de aire

Admisión o escape del lado de babor, dependiendo de los módulos de ventilador y

módulos de potencia

Disponibilidad

0.9999961836

MTBF [año]

49,35 años

MTTR [hora]

1,65 horas

Ruido en normal

la temperatura

(27°C, presión sonora)

[dB(A)]

· Flujo de aire de adelante hacia atrás: promedio de 50 dBA (máximo: 54 dBA)

· Flujo de aire de atrás hacia adelante: promedio de 53 dBA (máximo: 57 dBA)

Ruido a alta temperatura

(40°C, presión sonora)

[dB(A)]

· Flujo de aire de adelante hacia atrás: promedio de 69 dBA (máximo: 73 dBA)

· Flujo de aire de atrás hacia adelante: promedio de 72 dBA (máximo: 77 dBA)

Operación a largo plazo

altitud [m (pies)]

≤ 5000 m (16404 pies)

Operación a largo plazo

humedad relativa [HR]

5 % de HR a 95 % de HR, sin condensación

Operación a largo plazo

temperatura [°C (°F)]

0°C a 40°C (32°F a 104°F) a una altitud de 0 a 1800 m

(0 a 5906 pies)

Altitud de almacenamiento

[m (pies)]

< 5000 m (16404 pies)

Relativo al almacenamiento

humedad [HR]

5 % de HR a 95 % de HR, sin condensación

Temperatura de almacenamiento

[°C (°F)]

-40 °C a +70 °C (-40 °F a +158 °F)
