Présentation de WS-C3850-24S-S
Cisco Catalyst WS-C3850-24S-S est le commutateur empilable de niveau entreprise de nouvelle génération
qui est intégré à 24 ports SFP dans l'ensemble de fonctionnalités de base IP. WS-C3850-24S-S prend en charge jusqu'à
aux VLAN 1K et offre une commutation de couche 2 complète et des capacités de couche 3 limitées
en offrant la solution réalisable pour la couche d'accès ou la couche de distribution.

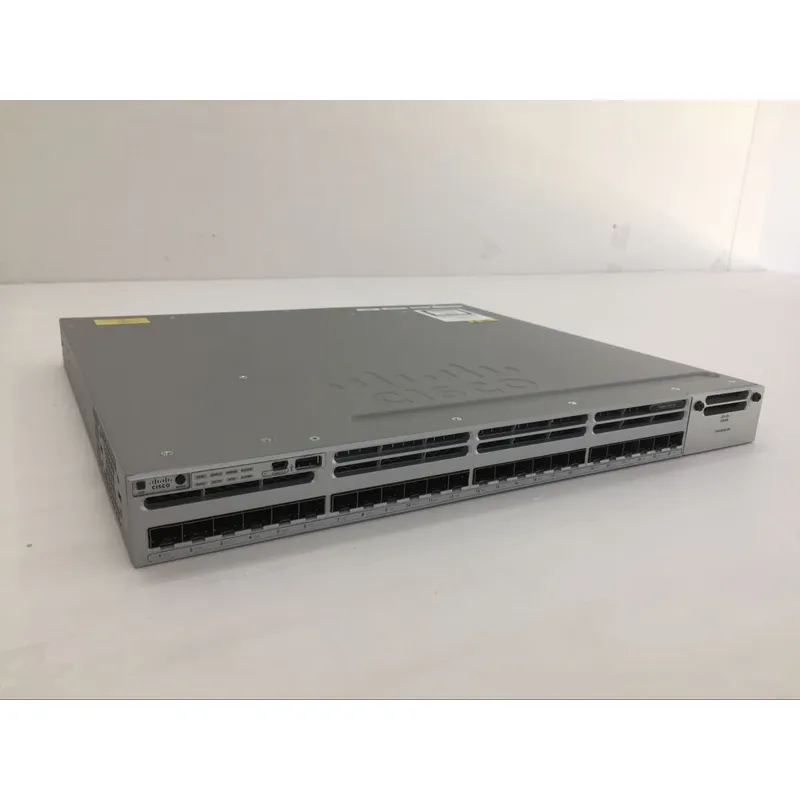

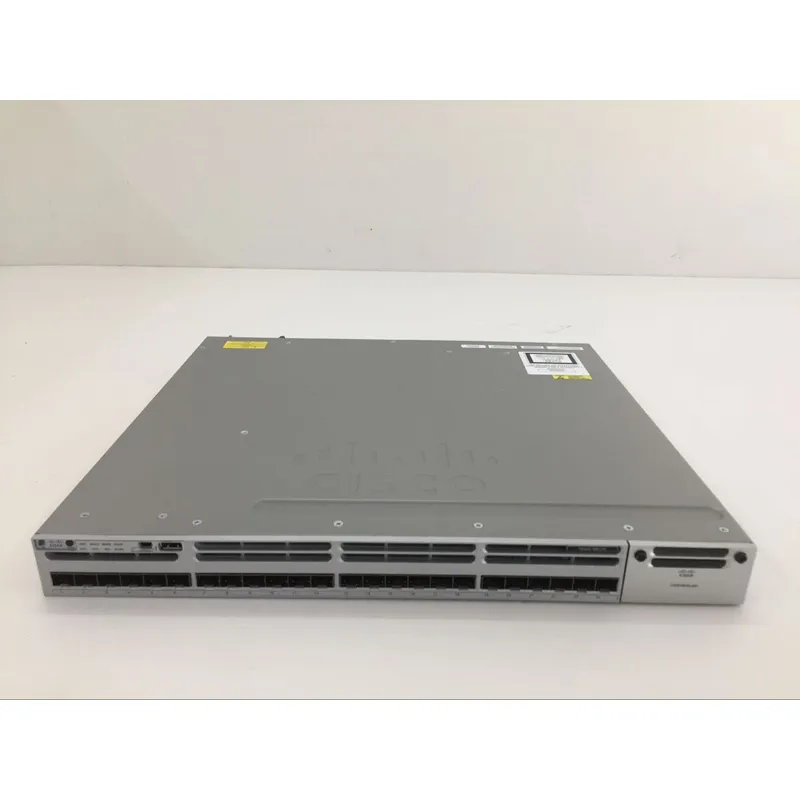

·Il y a 24 ports optiques SFP × 10/100/1000 sur le panneau avant.
·Le commutateur prend en charge un module réseau remplaçable à chaud qui fournit des ports de liaison montante à
connecter à d'autres appareils. Le commutateur ne doit être utilisé qu'avec un réseau
module ou un module vierge installé.

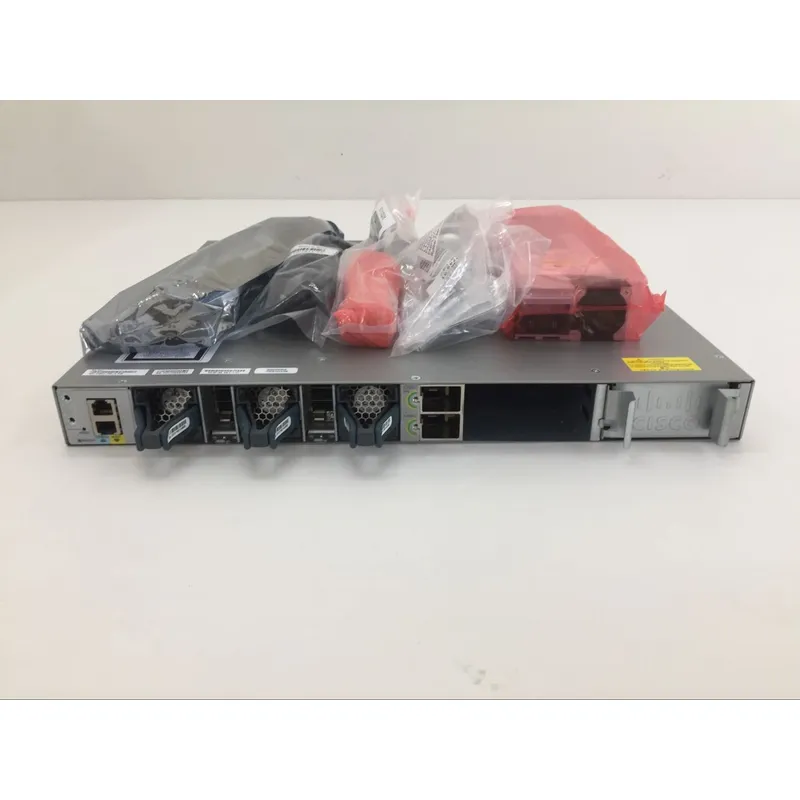

La figure 2 montre le panneau arrière du Cisco WS-C3850-24S-S.
Noter:
① Connecteur de masse ② CONSOLE (port de console RJ-45) ③ Connecteur de port StackWise
④ Connecteur StackPower ⑤ Modules d'alimentation
⑥ Module de ventilation ⑦ Port MGMT ⑧ Bouton de réinitialisation
La figure 3 montre les connecteurs StackWise-480 et StackPower.
Afin d'empiler avec l'ensemble de fonctionnalités de base LAN, WS-C3850-24S-S doit être configuré dans LAN
mode de base à partir de la CLI.
Spécification WS-C3850-24S-S
Spécification WS-C3850-24S-S | |
informations sur le modèle : | WS-C3850-24S-S |
type de boîtier | Montable en rack - 1U |
Ports | 24 ports SFP |
Interface de gestion réseau | ● Port de gestion Ethernet : connecteurs RJ-45, câblage UTP Cat-5 à 4 paires |
Puissance PoE disponible | Aucun |
Capacité de commutation | 92 Gbit/s |
Nombre d'empilement maximum | 9 |
Bande passante de la pile | 480 Gbit/s |
Performances de transfert | 68,4 Mpps |
Entrées FNF | 48 000 flux |
Nombre maximal d'ID de VLAN | 1 000 |
Taille de la table d'adresses MAC | 32K |
CPU | Processeur multicœur |
RAM | 4G |
Mémoire flash | 2G |
Sans fil | |
Nombre d'AP par commutateur/pile | 50 |
Nombre de clients sans fil par commutateur/pile | 2000 |
Nombre total de WLAN par commutateur | 64 |
Bande passante sans fil par commutateur | jusqu'à 20 Gb/s |
Série Aironet AP prise en charge | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
Extension / Connectivité | |
Ports de console | USB (type B), Ethernet (RJ-45) |
Logement(s) d'extension | 1 emplacement de module réseau et 1 emplacement de redondance d'alimentation |
Sélection des modules réseau | ● C3850-NM-4-1G : module réseau de liaisons montantes 4 x 1G |
Câble d'empilage | ●STACK-T1-50CM Câble d'empilage StackWise d'une longueur de 0,5 m |
Câble d'alimentation de pile (recommandé) | ●Câble d'alimentation de pile |
Source de courant | PWR-C1-350WAC |
Dispositif d'alimentation | Alimentation - redondante - module enfichable |
Redondance d'alimentation | optionnel |
Plage de tension (Auto) | 100V-240V |
Consommation d'énergie autonome (en watts) | 109,75 (maximum) |
Divers | |
Largeur | 17,5 pouces (44,5 cm) |
Profondeur | 17,7 pouces (45,0 cm) |
Hauteur | 1,75 pouces (4,45 cm) |
Lester | 15,48 livres (7,02 kg) |
Kit de montage en rack | optionnel |
MTBF en heures | 315 840 |
Normes conformes | ● IEEE 802.1D Spanning Tree Protocol ● IEEE 802.3 10BASE-T |
Logiciel système / licence | |
Logiciel système | Base IP IOS (évolutive) |
Licence Energy Wise | ENERGY-MGMT, ENERGY-MGT-100-K9 |
Licence logicielle | ●C3850-24-SE : Licence papier IP Base vers IP Services RTU |
Licences de point d'accès | ●L-LIC-CT3850-UPG : SKU de licence de mise à niveau principale pour le contrôleur sans fil Cisco 3850 (e-delivery) |
Caractéristiques | ●Prise en charge RPS ● Jumbo Frames ● VLANS ●Voice Vlan ●VTPv2 ●CDPv2 ●LLDP ● 802.3ad LACP et PAgP ● PVST/PVST+ ● 802.1W/802.1S ●Port Fast/Uplink Fast ●Dynamic Trunking Protocol (DTP) ● Port CoS Trust and Override ● Limite de confiance ● Classification ACL ●Ingress Policing ● QoS automatique ● Politiques par VLAN ● Files d'attente 802.1p ● Planification ● Mise en file d'attente prioritaire ● Configurer les files d'attente prioritaires CoS ●Configurer les files d'attente prioritaires CoS ● Configurer les pondérations des files d'attente ● Configurer les tampons et les seuils ●Cartes de classe et de stratégie ● Modifier le mappage CoS et DSCP ● Chute de queue pondérée ● IGMPv1,v2,v3 et MLDv1, v2 ● Serveur DHCP ● Transparence DSCP ● HSRP, VRRP ● RIPv1, v2 EIGRP stub, PIM stub, OSPF stub ● Gestion IPV6 |
Sécurité réseau avancée | ● Sécurité des ports ● Surveillance DHCP ● Inspection ARP dynamique (DAI) ● Protection de la source IP ● Unicast Reverse Path Forwarding (uRPF) |
Assistance technique et services | ● Service Cisco SMARTnet ● Service Cisco Smart Foundation ● Service Cisco SP Base ● Services d'assistance technique ciblés Cisco |
Gammes environnementales | |
Avec alimentation secteur Environnement de fonctionnement et altitude | |
Température de fonctionnement jusqu'à 5000 pieds (1500 m) | 23ºF à 113ºF (-5ºC à +45ºC) |
Température de fonctionnement jusqu'à 10 000 pieds (3 000 m) | 23ºF à 104ºF (-5ºC à +40ºC) |
Exception à court terme au niveau de la mer avec panne d'un seul ventilateur | 23ºF à 113ºF (-5ºC à +45ºC) |
Exception à court terme jusqu'à 5000 pieds (1500 m) | 23ºF à 122ºF (-5ºC à 50ºC) |
Exception à court terme jusqu'à 10 000 pieds (3 000 m) | 23ºF à 113ºF (-5ºC à 45ºC) |
Avec alimentation CC Environnement de fonctionnement et altitude (NEBS) | |
Température de fonctionnement jusqu'à 6000 pieds (1800 m) | 23ºF à 113ºF (-5ºC à +45ºC) |
Température de fonctionnement jusqu'à 10 000 pieds (3 000 m) | 23ºF to 104ºF ( -5ºC to +40ºC) |
Température de fonctionnement jusqu'à 13 000 pieds (4000 m) | 23ºF à 95ºF (-5ºC à 35ºC) |
Exception à court terme jusqu'à 6 000 pieds (1 800 m) | 23ºF à 131ºF (-5ºC à +55ºC) |
Exception à court terme jusqu'à 10 000 pieds (3 000 m) | 23ºF à 122ºF (-5ºC à +50ºC) |
Exception à court terme jusqu'à 13 000 pieds (4 000 m) | 23ºF à 113ºF (-5ºC à +45ºC) |
Exception à court terme au niveau de la mer avec panne d'un seul ventilateur | 23ºF à 113ºF (-5ºC à +45º) |
Environnement de stockage | -40 °F à 160 °F (-40 °C à 70 °C) |
Altitude de fonctionnement | Jusqu'à 13 000 pieds (jusqu'à 4 000 m) |
Altitude de stockage | Jusqu'à 15 000 pieds (jusqu'à 4 573 m) |
Humidité relative de fonctionnement | 10 % à 95 % sans condensation |
Humidité relative de stockage | 10 % à 95 % sans condensation |
Les modules, licences et accessoires
Le tableau 2 montre quelques modules, licences et accessoires recommandés pour ce commutateur.
Des modèles | La description |
C3850-NM-4-1G | Module réseau Cisco 3850 4 x 1GE |
C3850-NM-2-10G | Module réseau Cisco série 3850 2 x 10 GE |
C3850-NM-BLANK | Module réseau vierge de la gamme Cisco 3850 |
L-C3850-24-SE | C3850-24 Licence RTU électronique IP Base vers IP Services |
PWR-C1-350WAC | Bloc d'alimentation de la gamme Cisco 3850 350 W CA |
PWR-C1-350WAC/2 | Bloc d'alimentation secondaire de la gamme Cisco 3850 350W AC Config 1 Bloc d'alimentation secondaire |
PILE-T1-50CM= | Câble d'empilage Cisco StackWise-480 de 50 cm pour commutateur de la série Cisco Catalyst 3850 |
PILE-T1-1M= | Câble d'empilage Cisco StackWise-480 de 1 m pour commutateur de la série Cisco Catalyst 3850 |
