Descripción general de WS-C3850-12XS-E
El conmutador WS-C3850-12XS-E proporciona 12 puertos de conexión SFP+ de 10 Gbps con actualización
La imagen de los servicios IP y el controlador inalámbrico integrado proporcionan una convergencia total entre
alámbrico e inalámbrico en una sola plataforma. Solo admite 4 × 10 Gigabit Ethernet
Opción de enlaces ascendentes del módulo de red.
Detalles de producto

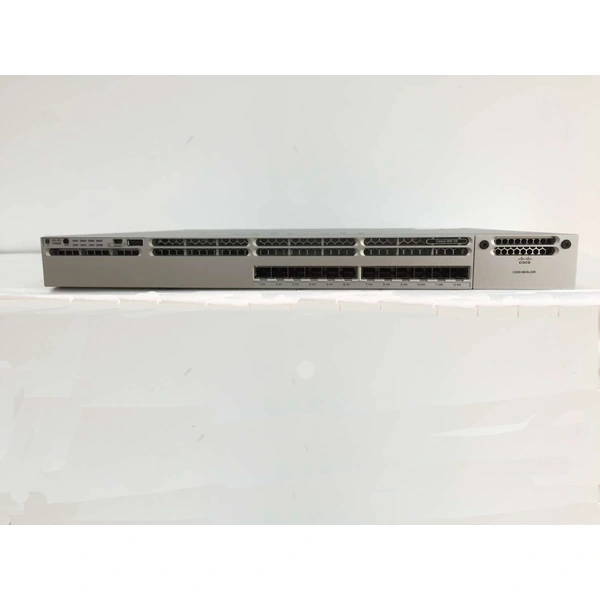

La figura 1 muestra el panel frontal del switch de 12 puertos de la serie Cisco 3850.
Nota:
① UID (baliza azul) ② Botón de modo ③ LED de estado
④ Puerto mini USB tipo B (consola) ⑤ Puerto de almacenamiento USB tipo A
⑥ 12 puertos de 10G SFP+ ⑦ Ranura para módulo de enlace ascendente SFP de red
·Los LED de estado incluyen STAT (estado), DUPLX (dúplex), SPEED, STACK, SYST (sistema),
ACTV (activo) y S-PWR (Stack Power).
·El conmutador admite un módulo de red intercambiable en caliente que proporciona puertos de enlace ascendente
para conectarse a otros dispositivos. El interruptor solo debe operarse con una red
módulo o un módulo en blanco instalado.
La Figura 2 muestra el panel posterior del Cisco WS-C3850-12XS-E.
Nota:
① Conector de tierra ② CONSOLA (puerto de consola RJ-45) ③ Conector de puerto StackWise
④ Conector StackPower ⑤ Módulos de fuente de alimentación
⑥ Módulo de ventilador ⑦ Puerto MGMT ⑧ Botón de reinicio
La Figura 3 muestra los conectores StackWise-480 y StackPower.
El conjunto de funciones de servicios IP solo se puede apilar con otros switches de servicios IP de la serie Catalyst 3850.
La capacidad de la pila de energía es compatible con la tecnología Cisco Stackpower para proporcionar energía
redundancia entre los miembros de apilamiento.
WS-C3850-12XS-E Especificación
WS-C3850-12XS-E Especificación | |
información del modelo: | WS-C3850-12XS-E |
tipo de recinto | Montable en rack - 1U |
Puertos | 12 puertos SFP+ |
Interfaz de gestión de red | ● Puerto de administración Ethernet: conectores RJ-45, cableado UTP Cat-5 de 4 pares |
Potencia PoE disponible | Ninguna |
Capacidad de conmutación | 320 Gbps |
Número máximo de apilamiento | 9 |
Ancho de banda de pila | 480 Gbps |
Rendimiento de reenvío | 227,28Mpps |
Entradas FNF | 48.000 flujos |
Número máximo de ID de VLAN | 1,000 |
Tamaño de la tabla de direcciones MAC | 32K |
UPC | CPU multinúcleo |
RAM | 4G |
Memoria flash | 4G |
Inalámbrica | |
Número de AP por conmutador/pila | 100 |
Número de clientes inalámbricos por conmutador/pila | 2000 |
Número total de WLAN por conmutador | 64 |
Ancho de banda inalámbrico por conmutador | hasta 20 Gbps |
Serie Aironet AP compatible | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
Expansión / Conectividad | |
Puertos de consola | USB (Tipo-B), Ethernet (RJ-45) |
Ranuras de expansión) | 1 ranura para módulo de red y 1 ranura redundante de alimentación |
Selección de módulos de red | ● C3850-NM-4-1G: 4 módulos de red de enlaces ascendentes de 1G |
cable de apilamiento | ●STACK-T1-50CM Cable de apilamiento StackWise con una longitud de 0,5 m |
Pila de cable de alimentación (recomendado) | ●Cable de alimentación apilado CAB-SPWR-30CM con una longitud de 30CM |
Fuente de alimentación | PWR-C1-350WAC |
dispositivo de potencia | Fuente de alimentación - redundante - módulo enchufable |
Redundancia de energía | opcional |
Rango de voltaje (automático) | 100V-240V |
Consumo de energía independiente (en vatios) | 109,75 (máx.) |
Misceláneas | |
Ancho | 17,5 pulgadas (44,5 cm) |
Profundidad | 17,7 pulgadas (45,0 cm) |
Altura | 1,75 pulgadas (4,45 cm) |
Peso | 12,9 libras (5,8 kg) |
Kit de montaje en bastidor | opcional |
MTBF en horas | 371,440 |
Estándares conformes | ● Protocolo de árbol de expansión IEEE 802.1D ● IEEE 802.3 10BASE-T |
Software del sistema/licencia | |
Software del sistema | Servicios IP de IOS |
Licencia EnergyWise | ENERGÍA-MGMT, ENERGÍA-MGT-100-K9 |
Licencias de punto de acceso | ●L-LIC-CT3850-UPG: SKU de licencia de actualización principal para el controlador inalámbrico Cisco 3850 (entrega electrónica) |
Características | ●Compatibilidad con RPS ● Tramas gigantes ● VLANS ●Vlan de voz ●VTPv2 ●CDPv2 ●LLDP ● 802.3ad LACP y PAgP ● PVST/PVST+ ● 802.1W/802.1S ●Puerto rápido/Uplink rápido ●Protocolo de enlace dinámico (DTP) ● puerto CoS Trust y anular ● Límite de confianza ● Clasificación de ACL ● Vigilancia de entrada ● Auto QoS ● Políticas por VLAN ● Colas 802.1p ● Programación ● Cola de prioridad ● Configurar colas de prioridad de CoS ● Configurar prioridad de CoS Colas ● Configurar pesos de cola ● Configurar búferes y umbrales ● Mapas de clases y políticas ● Modificar CoS y mapeo DSCP ● Caída de cola ponderada ● IGMPv1,v2,v3 y MLDv1, v2 ● Servidor DHCP ● Transparencia DSCP ● HSRP, VRRP, BLGP ● RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 ● VRF-lite ● PIM-SM/DM, PIM modo escaso-denso, SSM ● Flujo de red flexible |
Seguridad de red avanzada | ● Seguridad de puertos ● Indagación DHCP ● Inspección ARP dinámica (DAI) ● Protección de fuente de IP ● Reenvío de ruta inversa de unidifusión (uRPF) |
administración | ●BRIDGE-MIB ●CISCO-AUTH-FRAMEWORK-MIB ●CISCO-SNMP-TARGET-EXT-MIB ●CISCO-STACKMAKER-MIB |
Soporte técnico y servicios | ● Servicio Cisco SMARTnet ● Servicio Cisco Smart Foundation ● Servicio base Cisco SP ● Servicios de soporte técnico centrados en Cisco |
Rangos Ambientales | |
Con fuente de alimentación de CA Entorno operativo y altitud | |
Temperatura de funcionamiento hasta 5000 pies (1500 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Temperatura de funcionamiento de hasta 10 000 pies (3000 m) | 23ºF a 104ºF (-5ºC a +40ºC) |
Excepción a corto plazo a nivel del mar con falla de un solo ventilador | 23ºF a 113ºF (-5ºC a +45ºC) |
Excepción a corto plazo hasta 5000 pies (1500 m) | 23ºF a 122ºF (-5ºC a 50ºC) |
Excepción a corto plazo hasta 10 000 pies (3000 m) | 23ºF a 113ºF (-5ºC a 45ºC) |
Con fuente de alimentación de CC Entorno operativo y altitud (NEBS) | |
Temperatura de funcionamiento hasta 6000 pies (1800 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Temperatura de funcionamiento de hasta 10 000 pies (3000 m) | 23ºF a 104ºF (-5ºC a +40ºC) |
Temperatura de funcionamiento de hasta 13 000 pies (4000 m) | 23ºF a 95ºF (-5ºC a 35ºC) |
Excepción a corto plazo hasta 6000 pies (1800 m) | 23ºF a 131ºF (-5ºC a +55ºC) |
Excepción a corto plazo hasta 10 000 pies (3000 m) | 23ºF a 122ºF (-5ºC a +50ºC) |
Excepción a corto plazo hasta 13 000 pies (4000 m) | 23ºF a 113ºF (-5ºC a +45ºC) |
Excepción a corto plazo a nivel del mar con falla de un solo ventilador | 23ºF a 113ºF (-5ºC a +45º) |
Entorno de almacenamiento | -40ºF a 160ºF (-40ºC a 70ºC) |
Altitud de funcionamiento | Hasta 13,000 Pies (Hasta 4000 Metros) |
Altitud de almacenamiento | Hasta 15,000 pies (hasta 4573 metros) |
Humedad relativa de funcionamiento | 10% a 95% sin condensación |
Humedad relativa de almacenamiento | 10% a 95% sin condensación |
Los Módulos, Licencias y Accesorios
La Tabla 2 muestra algunos módulos, licencias y accesorios recomendados para este conmutador.
Modelos | Descripción |
C3850-NM-4-10G | Módulo de red Cisco 3850 Series 4 x 10GE |
PWR-C1-350WAC | Fuente de alimentación de la serie Cisco 3850 de 350 W CA |
PWR-C1-350WAC/2 | Cisco 3850 Series Fuente de alimentación secundaria 350W AC Config 1 Fuente de alimentación secundaria |
PILA-T1-50CM= | Cable de apilamiento Cisco StackWise-480 de 50 cm para el switch de la serie Cisco Catalyst 3850 |
PILA-T1-1M= | Cable de apilamiento Cisco StackWise-480 de 1 m para el switch de la serie Cisco Catalyst 3850 |
