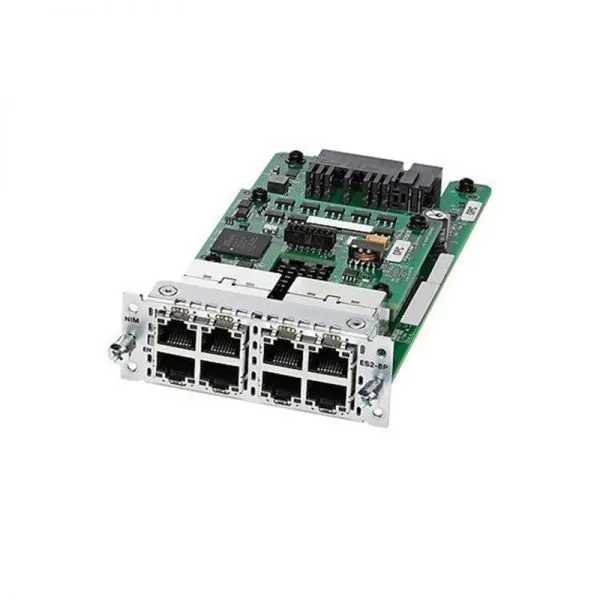

Descripción general de NIM-ES2-8-P
El módulo de interfaz de red del conmutador LAN Gigabit Ethernet de Cisco® de 8 puertos
(NIM) NIM-ES2-8-P puede reducir el costo total de propiedad de su empresa
(TCO) mediante la integración de puertos de switch Gigabit Ethernet dentro de Cisco 4000 Series
Enrutadores de servicios integrados (ISR). Estos Gigabit Ethernet de baja densidad
los conmutadores ofrecen pequeñas y medianas empresas y sucursales empresariales
oficinas una combinación de conmutación y enrutamiento integrados en un único
dispositivo.
Especificaciones de NIM-ES2-8-P | |
Número de producto | NIM-ES2-8-P |
Descripción del producto | Conmutador LAN Gigabit Ethernet de capa 2 PoE/PoE+ de 8 puertos NIM |
Factor de forma | Factor de forma NIM de ancho único |
Dimensiones (alto x ancho x profundidad) | 2,1 x 18,8 x 12,2 cm (0,8 x 6,2 x 4,8 pulg.) |
Peso | 149 g (0,33 libras) |
protocolos IEEE | ● GigabitEthernet: IEEE 802.3 y 10BASE-T ●Ethernet Gigabit: IEEE 802.3u, 100BASE-TX, y 1000BASE-TX ● Protocolo de árbol de expansión IEEE 802.1d ● IEEE 802.1p CoS para priorización de tráfico ● VLAN IEEE 802.1q ● Seguridad IEEE 802.1X ● IEEE 802.3x dúplex completo ● IEEE 802.3af Alimentación a través del estándar Gigabit Ethernet |
RFC | RFC 2284, PPP Protocolo de autenticación extensible (EAP) |
MIB | ● RFC 1213 ● SI MIB ● MIB DE ENTIDAD RFC 2037 ● CISCO-CDP-MIB ● CISCO-IMAGEN-MIB ● CISCO-FLASH-MIB ● CISCO-VIEJO-CHASIS-MIB ● CISCO-VTP-MIB ● CISCO-HSRP-MIB ● ANTIGUO-CISCO-TS-MIB ● CISCO-ENTIDAD-ACTIVO-MIB ● CISCO-ENTIDAD-FRU-CONTROL-MIB ● PUENTE MIB (RFC 1493) ● CISCO-VLAN-MEMBRESÍA-MIB ● CISCO-VLAN-IFINDEX-RELACIÓN-MIB ● RMON1-MIB ● PIM-MIB ● CISCO-STP-EXTENSIONES-MIB ● MIB OSPF (RFC 1253) ● IPMROUTE-MIB ● CISCO-MEMORY-POOL-MIB ● ETER-LIKE-MIB (RFC 1643) ● CISCO-ENTIDAD-FRU-CONTROL-MIB.my ● CISCO-RTTMON-MIB ● CISCO-PROCESO-MIB ● CISCO-COPS-CLIENTE-MIB |
Manejabilidad | ● La compatibilidad con la interfaz SNMP y Telnet brinda administración en banda y una consola de administración CLI proporciona una gestión fuera de banda detallada. ● Un agente de software RMON incorporado admite cuatro grupos RMON (historial, estadísticas, alarmas y eventos) para mejorar el tráfico gestión, seguimiento y análisis. ● Un puerto SPAN puede duplicar el tráfico de uno o varios puertos a otro. puerto para monitorear los ocho grupos RMON con una sonda RMON o analizador de red ● El protocolo trivial de transferencia de archivos (TFTP) reduce el costo de administrar actualizaciones de software descargándolas desde un sitio centralizado ubicación. ● Dos LED por puerto brindan una conveniente indicación visual del enlace de puerto y estado de PoE. ● El soporte de información de fallas permite que un interruptor genere una falla archivo para mejorar la solución de problemas. ● Las funciones de la interfaz de visualización brindan información sobre capacidades de configuración de cualquier interfaz. |
Conectores y cableado | ● Puertos 10BASE-T: conectores RJ-45, categoría 3, 4 o 5 de dos pares cableado de par trenzado sin blindaje (UTP) ● Puertos 100BASE-TX: conectores RJ-45; dos pares Categoría 5 UTP cableado ● Puertos 1000BASE-TX: conectores RJ-45; dos pares Categoría 5e y cableado UTP Categoría 6 |
Indicadores LED | ● LED de estado del enlace: un LED por puerto para indicar el estado del enlace ● LED PoE: un LED por sistema de puerto para indicación de estado de PoE |
poder interno suministro | Fuente de alimentación del sistema PoE opcional disponible para todos los Cisco 4000 Enrutadores de la serie |
Redundancia interna fuente de alimentación | Solo para los enrutadores Cisco 4431 y 4451 |
Soporte de alimentación de CC | ● Entrada de alimentación del sistema de CC disponible en Cisco 4351, 4431, y 4451 enrutadores ● La opción PoE no está disponible con la entrada de alimentación del sistema de CC |
Soporte de software | Versión mínima del software Cisco IOS-XE 3.15 para Cisco 4000 Enrutadores de la serie: Licencia IP Base de la imagen Universal |
Operando la temperatura
| 32° a 104°F (0° a 40°C) |
Humedad de funcionamiento | 10 a 90 por ciento, sin condensación |
no operativo la temperatura | -4° a 149°F (-20° a 65°C) |
Altitud de funcionamiento | 15.000 pies (4.570 m) |
Regulador cumplimiento, seguridad y compatibilidad electromagnética | Cuando se instala en un enrutador de la serie Cisco 4000, Cisco Gigabit Ethernet LAN Switch NIM cumple con los estándares (cumplimiento normativo, seguridad y EMC) del propio enrutador. Consulte las hojas de datos de los enrutadores de la serie Cisco 4000 para más detalles. |
Dispositivos soportados
La Tabla 2 muestra los dispositivos admitidos para el NIM-ES2-8-P.
Número de producto | Descripción |
CISCO ISR4221/K9 | Rendimiento del sistema de 35 Mbps a 75 Mbps, 2 puertos WAN/LAN, 1 puerto SFP, CPU multinúcleo, 2 NIM |
CISCO ISR4221-SEC/K9 | Rendimiento del sistema de 35 Mbps a 75 Mbps, 2 puertos WAN/LAN, 1 puerto SFP, CPU multinúcleo, 2 NIM, paquete SEC con licencia SEC |
Cisco ISR4321/K9 | Rendimiento del sistema de 50 Mbps a 100 Mbps, 2 puertos WAN/LAN, 1 puerto SFP, CPU multinúcleo, 2 NIM, seguridad, voz, WAAS, WAN inteligente, OnePK, AVC |
Cisco ISR4331/K9 | Rendimiento del sistema de 100Mbps-300Mbps, 2 puertos WAN/LAN, 2 puertos SFP, CPU multinúcleo, 1 ranura para módulo de servicio, seguridad, Voz, WAAS, WAN inteligente, OnePK, AVC |
Cisco ISR4351/K9 | Rendimiento del sistema de 200Mbps-400Mbps, 2 puertos WAN/LAN, 3 puertos SFP, CPU multinúcleo, 2 ranuras para módulos de servicio, seguridad, Voz, WAAS, WAN inteligente, OnePK, AVC |
Cisco ISR4431/K9 | Rendimiento del sistema de 500 Mbps a 1 Gbps, 4 puertos WAN/LAN, 4 puertos SFP, CPU multinúcleo, alimentación dual, seguridad, voz, WAAS, Intelligrnt WAN, OnePK, AVC, datos de control separados y CPU de servicios |
