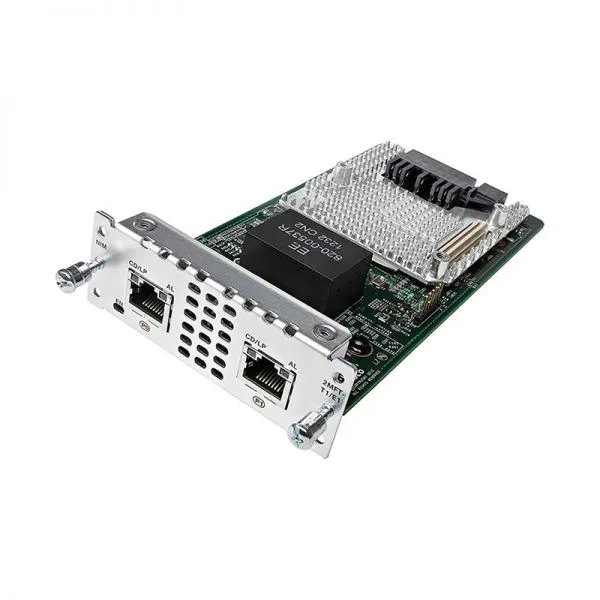

nim-2mft-t1/e1

Especificación NIM-2MFT-T1/E1

Capacidad

Datos en serie (grupo de canales)

2 por puerto

E1 sin marco G.703

No soportado

Canal de voz asociado

señalización (CAS) (grupo ds0)

24 por puerto (T1)

31 por puerto (E1)

1 por intervalo de tiempo

PRI (grupo pri)

1 por puerto

Soltar e insertar

(grupo tdm)

24 por puerto (T1)

31 por puerto (E1)

1 por intervalo de tiempo

Interfaz de red T1

Tasa de bits de transmisión

1,544 Mbps ±50 bps/32 ppm

Tasa de bits de recepción

1,544 Mbps ±50 bps/32 ppm

código de línea

Inversión de marcas alternativas (AMI)

y sustitución binaria de 8 ceros (B8ZS)

Densidad de AMI

Obligatorio para canales nx de 56 kbps

formato de encuadre

D4 (superfotograma [SF]) y superfotograma extendido (ESF)

Nivel de salida (construcción de línea [LBO])

0, -7,5 o -15 dB

Nivel de entrada

+1 dB0 hasta -24 dB0

Equipo terminal de datos (DTE)

interfaz (modo WIC)

servicio fraccionario

Interfaz DTE (modo VIC)

G.704 o estructurado

Equipos de comunicación de datos

(DCE) interfaz

G.704 o estructurado

Interfaz de red E1

Tasa de bits de transmisión

2,048 Mbps ±100 bps/50 ppm

Tasa de bits de recepción

2,048 Mbps ±100 bps/50 ppm

Velocidad de datos

1.984 Mbps (modo enmarcado) por puerto E1

cronometraje

Interno y bucle (recuperado de la red)

Bits nacionales E1

Fijo (no configurable)

Codificación

Tres bipolares de alta densidad (HDB3)

Interfaz DTE (modo WIC)

servicio fraccionario

Interfaz DTE (modo VIC)

G.704 o estructurado

interfaz DCE

G.704 o estructurado

Especificaciones del módulo

Dimensiones (Al. x An. x Pr.)

3,18 x 8,89 x 18,39 cm (1,25 x 3,50 x 7,24 pulg.)

Ambiental

● Temperatura de funcionamiento: 0 a 50 °C (32 a 122 °F)

● Temperatura de almacenamiento: -20 a +65 °C (-4 a 148 °F)

● Humedad relativa: 10 a 85 % en funcionamiento sin condensación;

5 a 95% sin condensación, sin funcionamiento

Cumplimiento T1 (lista parcial)

● TIA-968-A

● CS-03

● jate

● ANSI T1.403

Cumplimiento E1 (lista parcial)

● TBR4, TBR12 y TBR13

● UIT-T G.703, G.704, G.823 e I.431

● S016 (Australia)

Peso

191 g (0,42 libras)
