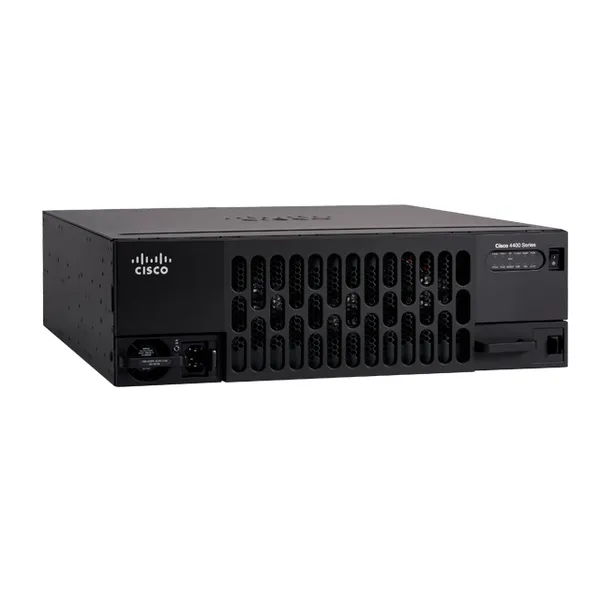

Descripción general de ISR4461/K9
ISR4461/K9 es Cisco ISR 4461 con 4 GE integrados, 3 ranuras NIM, 1 ranura ISC,
3 ranuras SM, memoria Flash predeterminada de 8 GB, DRAM predeterminada de 2 GB (plano de datos),
DRAM de 4 GB por defecto (plano de control). La serie Cisco 4000 integrada
Los enrutadores de servicios (ISR) revolucionan las comunicaciones WAN en la empresa
rama. Con nuevos niveles de capacidades de red inteligente integradas y
convergencia, los enrutadores abordan específicamente la creciente necesidad de
redes con reconocimiento de aplicaciones en sitios empresariales distribuidos. Estas
las ubicaciones tienden a tener recursos de TI reducidos. Pero a menudo también tienen un
creciente necesidad de comunicación directa con ambos centros de datos privados
y nubes públicas a través de diversos enlaces, incluida la etiqueta multiprotocolo
VPN de conmutación (MPLS) e Internet.
Especificación ISR4461/K9 | |
WAN integrada total o Puertos LAN 10Gbps | 2 |
Rendimiento agregado | 1,5 Gbps |
WAN integrada total o Puertos LAN 10/100/1000 | 4 |
Puertos basados en RJ-45 | 4 |
Puertos basados en SFP | 4 |
Mejorado ranuras para módulos de servicio | 3 |
Doble de ancho ranuras para módulos de servicio | 2 |
ranuras NIM | 3 |
OIR (todos los módulos de E/S) | Sí |
Ranura ISC integrada | 1 |
Memoria predeterminada velocidad de datos doble 3 (DDR3) código de corrección de errores (ECC) DRAM (Combinado control/servicios/datos aviones) | N / A |
Memoria máxima DDR3 ECC DRAM (Combinado control/servicios/datos aviones) | N / A |
Memoria predeterminada DDR3 ECC DRAM (plano de datos) | 4 GB |
Memoria máxima DDR3 ECC DRAM (plano de datos) | 4 GB |
Memoria predeterminada DDR3 ECC DRAM (control/servicios plano) | 8 GB |
Memoria máxima DDR3 ECC DRAM (control/servicios plano) | 32 GB |
Memoria flash predeterminada | 8 GB |
Memoria flash máxima | 32 GB |
Ranuras USB 2.0 externas (escribe un) | 2 |
Puerto de consola USB -tipo B mini (hasta 115,2 kbps) | 1 |
Consola serie puerto - RJ45 (hasta 115,2 kbps) | 1 |
Puerto auxiliar serie - RJ45 (hasta 115,2 kbps) | 1 |
Opciones de fuente de alimentación | Interno: CA, CC y PoE |
Fuente de alimentación redundante | Interno: CA, CC y PoE |
Especificaciones de energía | |
Voltaje de entrada de CA | Rango automático de 100 a 240 VCA |
Frecuencia de entrada de CA | 47 a 63 Hz |
Rango de corriente de entrada de CA, fuente de alimentación de CA (máximo) | 7.1 a 3.0A |
Corriente transitoria de entrada de CA | 60 A pico y menos de 5 Arms por medio ciclo |
potencia tipica (sin módulos) (vatios) | - |
Máxima potencia con Fuente de alimentación de CA (vatios) | 1000 W (sin PoE) |
Máxima potencia con PoE fuente de alimentación (solo plataforma) ( vatios) | 1000 con PoE redundante 1450 con impulso PoE sin redundancia |
Punto final máximo PoE energía disponible de Fuente de alimentación PoE (vatios) | 500 W con redundancia opcional |
Punto final máximo PoE capacidad de potencia con Impulso PoE (vatios) | 950 W sin redundancia |
Tamaños y Pesos | |
Dimensiones (Al. x An. x Pr.) | 3,5 x 17,25 x 18,5 pulgadas 88,9 x 438,15 x 469,9 mm) |
Fuente de alimentación externa Dimensiones (Al. x An. x Pr.) | N / A |
Altura del estante | 2 unidades de rack (2RU) |
Montaje en rack de 19 pulg. (48,3 cm) AIE | Incluido |
Montaje en rack de 23 pulg. (58,4 cm) AIE | Opcional |
Montaje en pared | No |
Peso con 1, 450-WAC fuente de alimentación ( sin módulos) | - |
Peso con 1 1000 WAC fuente de alimentación+ 1 PoE módulo de poder (sin otros módulos) | - |
Peso con AC PS (sin módulos) | - |
Peso con AC PS con POE (sin módulos) | - |
Peso típico (totalmente cargado con módulos) | - |
Flujo de aire | Lado de E/S a lado del bisel |
MTBF (Horas) | 480770 |
Especificaciones ambientales | |
Condiciones de operación | |
La temperatura | 32 a 104ºF (0 a 40ºC) |
Altitud (Porcelana) | 0 - 6560 pies (0 – 2000m) |
Altitud (Resto del mundo) | 0 - 10,000 pies (0 – 3050 m) |
Humedad relativa | 5% a 85% |
Humedad a corto plazo | 5% a 90%, sin exceder 0,024 kg de agua/kg de aire seco |
Acústica: Presión de sonido (típico/máximo) | 50,6/73,1 dBA |
Acústica: potencia de sonido (típico/máximo) | 58,2/78,8 dBA |
Condiciones no operativas | |
La temperatura | -40 a 158ºF (-40 a 70ºC) |
Humedad relativa | 5% a 95% |
Altitud | 15.584 pies (4750 m) |
Normativa y Cumplimiento | |
La seguridad | UL 60950-1 CAN/CSA C22.2 n.º 60950-1 EN 60950-1 AS/NZS 60950-1 CEI 60950-1 |
CEM | 47 CFR, Parte 15 ICES-003 Clase A EN55032 Clase A CISPR32 Clase A AS/NZS CISPR 32 Clase A VCCI V-3 SNC 13438 EN 300-386 EN 61000 (Inmunidad) EN 55024, CISPR 24 KN22, KN24 |
telecomunicaciones | T1 CI CS-03:2004 TIA-968-B:2009 HKTA 2028:2010 Hong Kong 2017:2010 Hong Kong 2015: 2006 G.703:2001 ID0002:2007 IS6100:2004 Libro gris DSPR: 2000 Condición técnica DSPR: 2004 E1 AS/ACIF S016: 2001 AS/ACIF S038: 2001 G.703:2001 TBR 4:1995 TBR 12:1993 TBR 13:1996 RRA 2009-38 (RRL 2005-96) IDA TS DLCN:2011 IDA TS RDSI PRA:2005 IS6100: 2004 PTC 220:2008 ethernet IEEE802.3 ANSA X3.263 |
Software Cisco IOS XE | |
Protocolos | IPv4, IPv6, rutas estáticas, versiones del protocolo de información de enrutamiento 1 y 2 (RIP y RIPv2), Open Shortest Path First (OSPF), Protocolo de enrutamiento de puerta de enlace interior mejorado (EIGRP), Protocolo de puerta de enlace fronteriza (BGP), reflector de enrutador BGP, Sistema intermedio a sistema intermedio (IS-IS), multidifusión Protocolo de gestión de grupos de Internet versión 3 (IGMPv3), Modo disperso de multidifusión independiente del protocolo (PIM SM), PIM Source-Specific Multicast (SSM), Reserva de recursos Protocolo (RSVP), Protocolo de descubrimiento de Cisco, remoto encapsulado Analizador de puerto conmutado (ERSPAN), Cisco IOS IP Acuerdos de nivel de servicio (IPSLA), Call Home, Cisco IOS Administrador de eventos incorporado (EEM), Intercambio de claves de Internet (IKE), listas de control de acceso (ACL), conexiones virtuales Ethernet (EVC), Protocolo de configuración dinámica de host (DHCP), Frame Relay (FR), DNS, protocolo de separación de ID de localizador (LISP), superposición Virtualización de transporte (OTV), Hot Standby Router Protocol (HSRP), RADIUS, autenticación, autorización y contabilidad (AAA), Visibilidad y control de aplicaciones (AVC), multidifusión de vector de distancia Protocolo de enrutamiento (DVMRP), multidifusión de IPv4 a IPv6, MPLS, VPN de capa 2 y capa 3, IPsec, protocolo de tunelización de capa 2 Versión 3 (L2TPv3), Detección de reenvío bidireccional (BFD), IEEE 802.1ag e IEEE 802.3ah |
Encapsulaciones | Encapsulación de enrutamiento genérico (GRE), Ethernet, 802.1q VLAN, Protocolo punto a punto (PPP), Protocolo punto a punto multienlace (MLPPP), Frame Relay, Multienlace Frame Relay (MLFR) (FR.15 y FR.16), control de enlace de datos de alto nivel (HDLC), Serie (RS-232, RS-449, X.21, V.35 y EIA-530), y PPP sobre Ethernet (PPPoE) |
La gestión del tráfico | QoS, Cola justa ponderada basada en clases (CBWFQ), Detección temprana aleatoria ponderada (WRED), QoS jerárquica, Enrutamiento basado en políticas (PBR), enrutamiento de rendimiento (PfR), y reconocimiento de aplicaciones basado en red (NBAR) |
Algoritmos criptográficos | Cifrado: DES, 3DES, AES-128 o AES-256 (en modos CBC y GCM); Autenticación: RSA (748/1024/2048 bits), ECDSA (256/384 bits); Integridad: MD5, SHA, SHA-256, SHA-384, SHA-512 |
Los Módulos, Tarjetas, Licencias
La tabla 2 muestra los productos recomendados.
Modelo | Descripción |
MEM-4460-8G | DRAM 8G (1 DIMM) para Cisco ISR 4460 |
MEM-4460-16G | DRAM 16G (1 DIMM) para Cisco ISR 4461 |
MEM-4460-32G | DRAM 32G (1 DIMM) para Cisco ISR 4460 |
MEM-FLSH-8GU16G | Actualización de memoria flash de 8G a 16G para Cisco ISR 4400 |
MEM-FLSH-8GU32G | Actualización de memoria flash de 8G a 32G para Cisco ISR 4460 |
NIM-1MFT-T1/E1 | Interfaz de red WAN y voz troncal Multiflex de cuarta generación de Cisco módulo |
NIM-2MFT-T1/E1 | Módulo T1/E1 de datos de canal claro/voz troncal Multi-flex de 2 puertos |
NIM-4MFT-T1/E1 | Módulo de voz/WAN (4 puertos T1/E1) |
NIM-8MFT-T1/E1 | Interfaz de red WAN y voz troncal Multiflex de cuarta generación de Cisco módulo |
NIM-1CE1T1-PRI | Módulo de interfaz de red WAN y voz troncal Cisco Multiflex |
NIM-2CE1T1-PRI | Módulo de interfaz de red WAN y voz troncal Cisco Multiflex |
FL-44-HSEC-K9= | Licencia de cumplimiento de restricciones de exportación de EE. UU. para la serie 4400 |
